摩托车后副车架金属结构三维建模作品

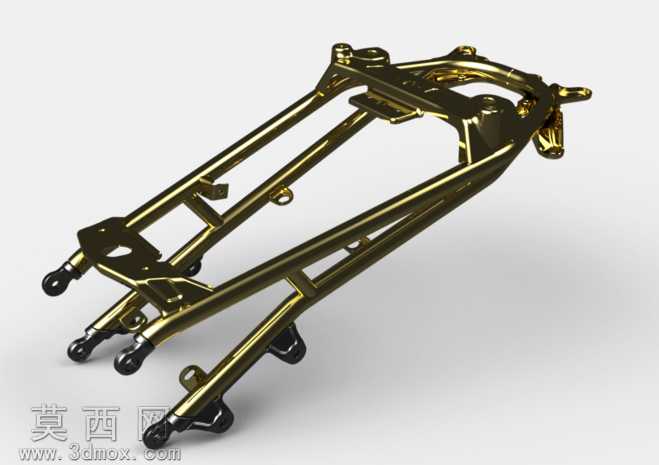

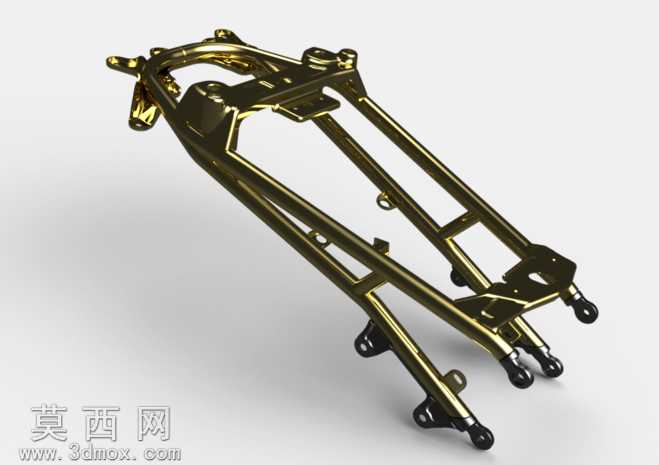

本作品为摩托车后部承载车架的三维参数化建模成果，建模过程以实车后副车架的测绘尺寸为基准，在三维建模环境中先完成整体安装点位的坐标定位，确定车架与主车架连接、后摇臂铰接、后减震器安装、尾部覆盖件固定等关键安装位的空间坐标，确保各安装点的相对位置精度符合实车装配公差要求。建模阶段先构建各管件的中心轨迹线，根据不同位置的受力需求匹配对应管径与壁厚的管材截面，通过扫掠特征生成各段主管、副管的基础实体，再对管材衔接位置做相贯线处理，模拟真实焊接工艺的接缝形态，还原车架焊接总成的结构特征。针对车架上的安装支座、吊耳、加强筋等冲压件结构，采用钣金建模模块完成折弯、冲孔、翻边特征的构建，保证各安装孔的孔径、孔位与实车配件完全匹配，对受力集中的衔接位置额外添加加强筋结构，还原真实车架的强度设计逻辑。材质渲染阶段采用亮面电镀金属材质，调整金属粗糙度、反射率参数，模拟镀铬金属构件的高反光质感，同时对焊接位置做细微的材质差异处理，区分焊缝与管材本体的质感差异，提升模型的真实感。结构设计上遵循摩托车后车架的受力逻辑，主管采用大管径高强度管材承担主要承载载荷，副管采用斜向支撑布局分散载荷，各安装支座的位置经过空间校核，确保装配后不会与后轮、后减震、链条等周边部件发生运动干涉，整体模型完整还原了后车架的空间结构、连接关系与细节特征，可用于摩托车改装设计、结构受力仿真、装配教学演示等场景。
