单排直插THT排针接插件结构设计

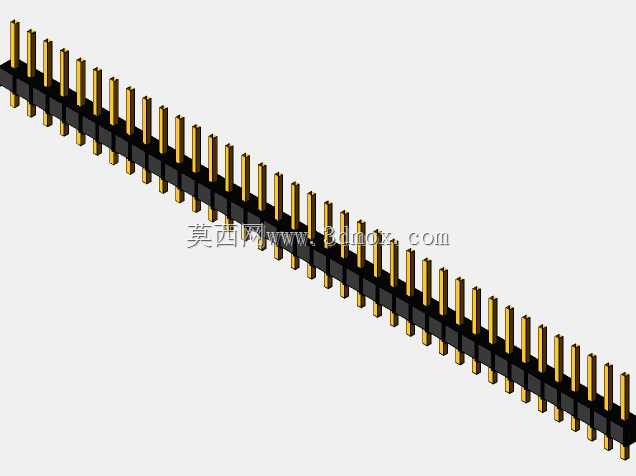

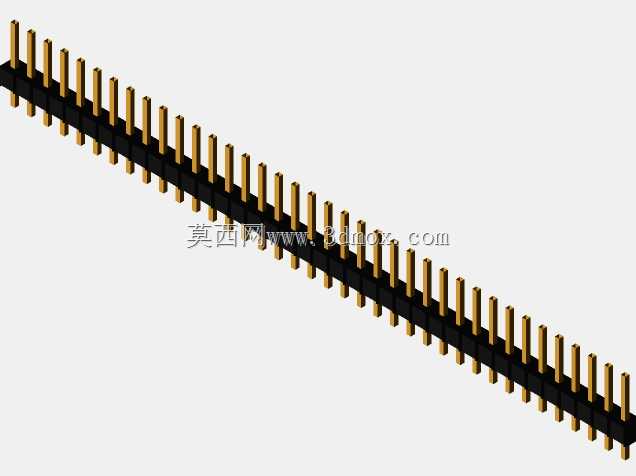

这款单排直插排针是PCB板间互联场景中应用极广的基础接插件，日常做工控板卡、消费电子主板、嵌入式开发板的结构设计时，这类排针是选型清单里的常客，主要承担两块平行PCB之间的信号与小电流传输功能，也可搭配排母组成可插拔的板对板连接结构，方便后期模块调试、更换，避免直接焊接带来的拆改损伤。从实际使用场景来看，这类2.54mm标准节距的排针，几乎覆盖了所有采用通孔焊接工艺的电路板组装场景，小到单片机最小系统板的外接扩展接口，大到工业控制机柜内的信号转接板互联，都能见到这类排针的身影，其接触可靠性直接影响整套电路的信号传输稳定性，因此结构设计上的细节把控尤为重要。设计这款排针时，首先要匹配标准2.54mm网格的PCB焊盘间距，插针的同轴度、相邻插针的位置度公差需要控制在0.05mm以内，避免插装时出现个别插针无法对准焊盘、强行插装导致插针弯折的问题；插针采用黄铜基材做基底，表层镀金处理，既保证接触时的低接触电阻，也能提升抗氧化能力，长期在常规工业环境下使用也不会出现接触不良的问题。绝缘基座采用耐高温的工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、插针移位的情况，基座的卡槽结构设计可以牢牢固定每一根插针，在插拔受力时不会出现插针被顶出基座的问题。尺寸边界上，这款38Pin的单排排针总长度为96.52mm，刚好对应38个2.54mm节距的累计尺寸，基座宽度2.54mm，整体高度8.89mm，安装时插针穿过PCB焊盘的伸出长度控制在1.2-1.5mm，既保证焊接时焊锡能够充分浸润插针，也不会因为伸出过长导致焊盘之间出现连锡短路的问题。实际选型搭配时，这款排针可以直接匹配同规格的单排直插排母，组成板对板堆叠结构，两块板之间的间距可以根据排母的高度灵活调整，满足不同设备内部的空间布局需求；如果是做固定连接不需要插拔的场景，也可以直接将排针焊接在两块PCB上，省去排母的成本，连接可靠性也更高。设计建模过程中，需要重点还原插针与基座的配合公差，插针与基座安装孔之间采用过盈配合，过盈量控制在0.02-0.03mm，既保证插针压入基座后不会松动，也不会因为过盈量太大导致基座出现开裂变形；插针的接触端做了倒角处理，方便插入排母或者焊盘孔，焊接端的表面粗糙度控制在Ra1.6以下，保证焊锡的浸润效果。在做整机结构布局时，这类排针的安装位置需要避开板上的高大元器件，同时预留出足够的插拔操作空间，排针两侧距离板边至少保留3mm以上的距离，方便焊接时的工装固定，也避免插拔时受力导致PCB板出现变形。
