适配树莓派的7英寸带支架触控显示模组

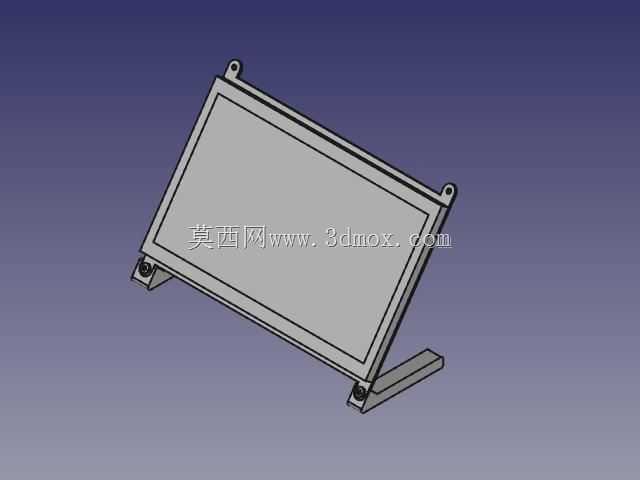

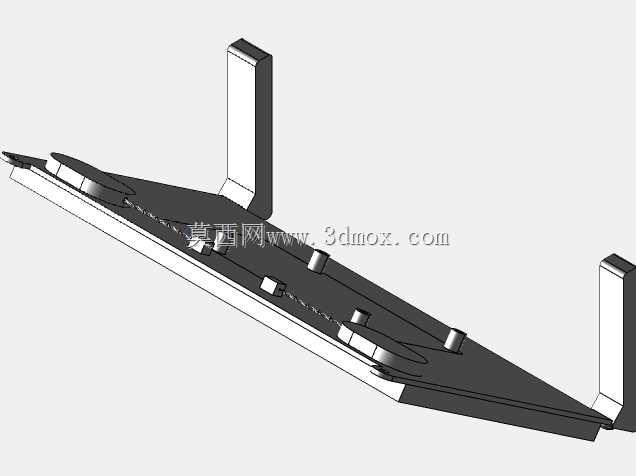

做嵌入式小型智能终端开发的工程师，大概率都碰到过显示模组选型适配的糟心事：要么屏体安装孔位和自己设计的外壳对不上，要么驱动兼容性差接树莓派要折腾半天配置，要么不带固定支架装机后屏体晃荡影响触控精度。这款7英寸触控显示模组的三维结构，就是针对这类小型嵌入式终端的装机痛点做的结构还原，能直接给做树莓派相关项目、小型便携游戏设备、桌面迷你工控终端的结构工程师做选型参考和安装位校核用。从实际使用场景来看，这类小尺寸触控屏大多用在桌面级迷你智能终端、复古便携游戏设备、小型工控操作面板、树莓派DIY创意作品上，不需要大尺寸屏的占空间，又要兼顾显示清晰度和触控操作的便捷性，这款模组的结构设计刚好贴合这类场景的安装需求。功能特性上，这款屏采用IPS显示面板，1024×600的分辨率刚好匹配7英寸的显示尺寸，不会出现颗粒感过重的问题，自带HDMI信号接口，能直接和树莓派全系列主板、多数迷你工控板的视频输出口匹配，不需要额外做信号转接，内置双扬声器的结构预留，也省了外接音频设备的布线麻烦，触控层和显示层做了贴合处理，触控操作的响应延迟能满足日常交互、轻量游戏的使用需求。结构设计思路上，这款模组没有采用常规裸屏的无固定结构，而是在屏体的金属边框四个角预留了带安装孔的固定耳，既可以通过螺丝直接固定在设备外壳的内部安装柱上，也可以搭配配套的L型折叠支架，直接放置在桌面作为独立迷你显示屏使用；支架和屏体的连接采用转轴螺丝结构，能根据使用场景调整屏体的俯仰角度，不需要额外搭配第三方支架。安装边界方面，屏体本身的厚度控制在较薄的区间，边框宽度做了窄边处理，四个固定耳的孔位间距是按照小型嵌入式设备的通用安装间距设计的，FPC排线的出线位置在屏体侧边，不会和外壳的安装柱、内部主板的布置产生干涉，装机时不需要额外给排线预留过大的避让空间，不管是做嵌入式内嵌安装，还是搭配支架做桌面放置使用，都能适配多数小型设备的内部空间尺寸，不会出现屏体装进去后和其他元器件顶死的问题。做结构设计时直接参考这个三维模型的尺寸，能省去反复测量屏体安装孔位、核对避让空间的时间，减少打样后出现安装干涉的概率。
