二位二通UNF与G螺纹连接阀组结构

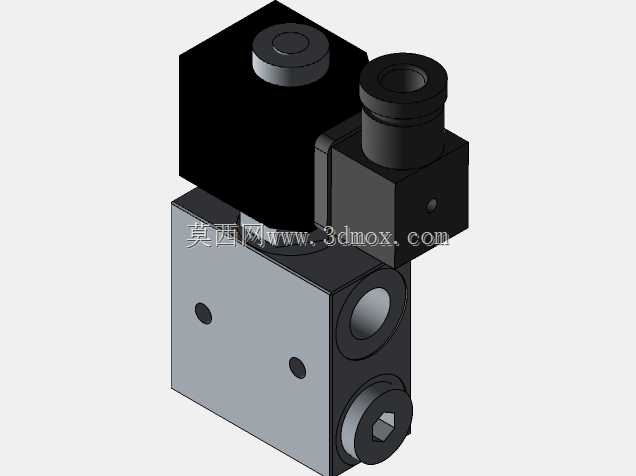

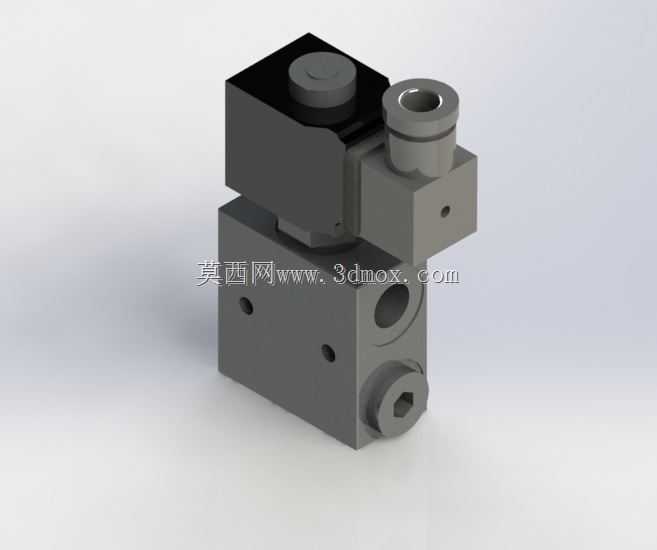

这款阀组在中小流量流体控制回路中应用广泛，常见于小型气动执行机构控制支路、紧凑型液压站辅助油路、实验室气路分配终端这类安装空间受限的场景，可直接完成气路或低压油路的通断切换，无需额外搭配过渡安装板。从结构设计来看，主体采用块式集成布局，将电磁驱动部分、阀芯腔体、连接接口整合在单一金属块体上，摒弃了传统分体阀的管路拼接结构，能大幅减少外接管路的泄漏点，同时压缩整体安装占用空间。阀体上预留的两个UNF3/4-16接口用于接入工作回路，G38接口对应标准公制管路连接，可直接匹配市面常规规格的气动软管、液压硬管接头，无需定制转换接头。安装边界方面，阀体底部为平整安装基面，开设的两个内螺纹安装孔可直接固定在设备安装面板或阀岛基座上，安装孔的孔距经过适配常规阀组安装标准设计，可直接替换同规格的传统板式阀，无需重新加工安装位。设计过程中优先考虑了驱动端与流体腔的隔离结构，电磁驱动模块布置在阀体侧上方，与下方流体腔体通过密封隔套分隔，避免流体介质渗入驱动线圈造成短路，同时驱动模块的快装结构可在不拆解阀体管路的前提下完成驱动部件更换，降低现场维护的工作量。阀芯采用滑阀式结构，通断切换时的行程经过优化，可在额定工作压力下实现快速响应，同时阀芯与阀腔的配合间隙控制在合理范围，既保证动作灵活性，又将内泄漏量控制在行业允许的低值区间。阀体上的多个工艺小孔是加工流道时预留的工艺孔，后期通过钢珠封堵完成密封，这种加工方式可在块式阀体内部完成复杂流道的加工，无需额外拼接流道板，进一步压缩阀体的整体体积。在实际选型适配时，需要注意该阀组的安装面与周边元件的安全间隙，驱动端上方需要预留至少20mm的散热空间，避免周边发热元件长期烘烤驱动线圈造成绝缘老化，侧面的接口位置需要预留足够的扳手操作空间，方便后期管路拆装时的扳手作业，无需拆解周边相邻元件即可完成接头拧紧操作。
