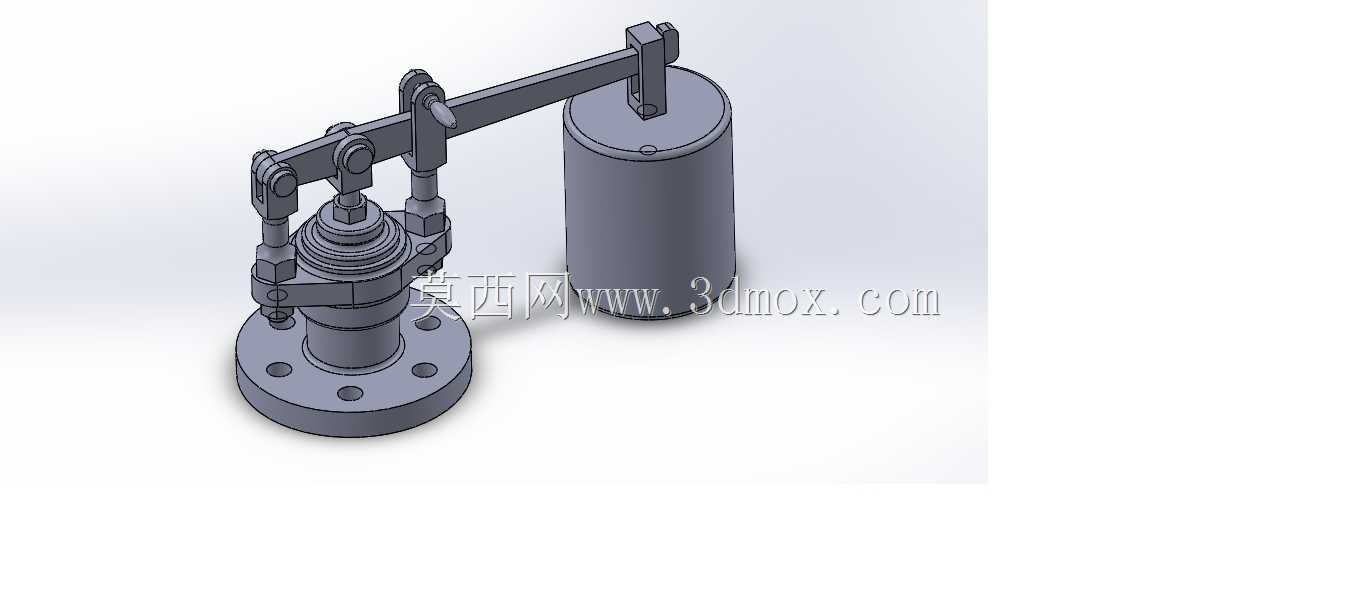

该模型还原的杠杆重锤式安全阀,多用于中小型工业锅炉、低压蒸汽储罐、厂区蒸汽分配管路的超压泄放场景,依靠杠杆力矩平衡阀瓣承受的介质压力,相比弹簧式安全阀,其整定压力调整更直观,长期运行整定压力漂移量小,适合对压力稳定性要求较高、泄压频次不高的低压热力系统。从结构设计来看,阀座采用带螺栓孔的圆形法兰结构,法兰端面加工有密封水线,可直接与容器或管路的对应法兰配对安装,安装时需保证法兰端面的平面度公差,避免密封面偏斜导致运行时出现泄漏。阀瓣与阀杆采用球面铰接结构,可自动补偿阀杆与阀座的同轴度偏差,保证密封面均匀贴合,杠杆支点采用铰接销轴连接,重锤为圆柱形实心结构,可沿杠杆轴向滑动调整位置,以此改变泄压整定压力,调整到位后通过紧定螺钉固定重锤位置,避免运行过程中重锤移位导致整定压力变化。设计过程中,首先根据额定泄压压力计算所需的重锤重量与力臂长度,确定杠杆的截面尺寸以保证足够的抗弯刚度,避免杠杆受力变形影响泄压精度;阀杆采用阶梯轴结构,与阀盖处的导向套采用间隙配合,保证阀瓣升降过程无卡滞,导向套预留有透气间隙,避免阀盖内部形成气阻影响阀瓣动作灵敏度。安装边界方面,法兰连接端的螺栓孔分布圆直径需匹配对应公称压力的管路法兰标准,阀组整体安装高度需预留杠杆抬升的动作空间,重锤侧不得有遮挡构件,避免泄压时杠杆抬升受阻导致泄放能力不足。实际运行中,当容器或管路内介质压力超过整定值时,介质压力推动阀瓣克服杠杆重锤的力矩向上抬起,介质从阀座出口侧向外泄放,当压力回落至整定回座压力时,阀瓣在杠杆力矩作用下重新压紧密封面,停止泄放,整个动作过程无额外电气或气动辅助元件,可靠性高,适合无外接动力源的独立承压设备使用。建模时对铰接部位的配合间隙做了还原,可直观演示阀瓣升降、杠杆摆动的动作过程,方便设计人员校核动作行程与周边安装空间的干涉情况,也可作为热力系统管路附件选型时的结构参考。
- 上一篇:小型轧机配套工装夹具结构设计
- 下一篇:U型双侧带孔钣金安装固定支架
- 全部评论(0)
- 模板大小: 3.83 MB
- 售价:5金币
- 下载次数: 83
- 系统要求: SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 阀门
