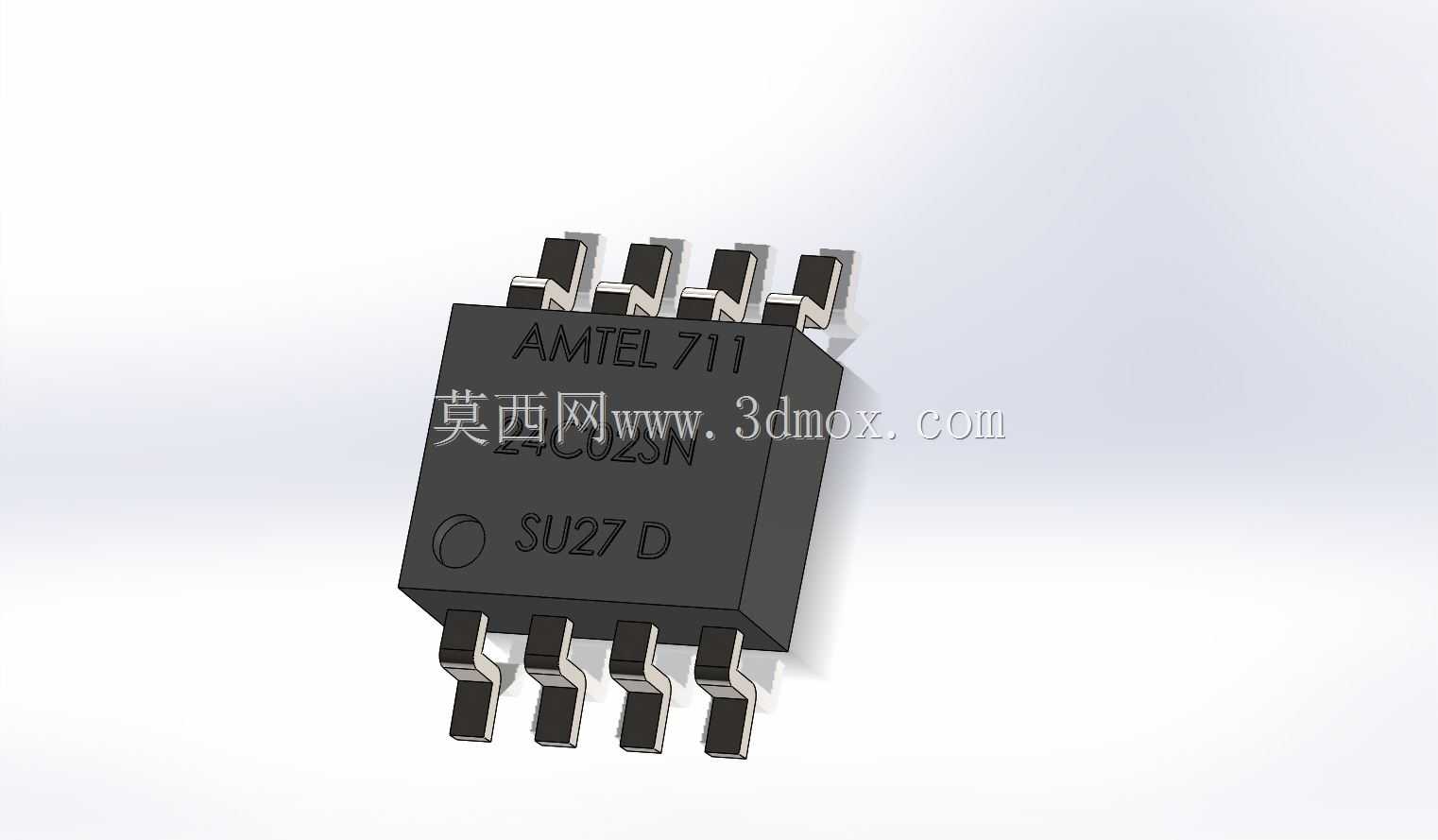

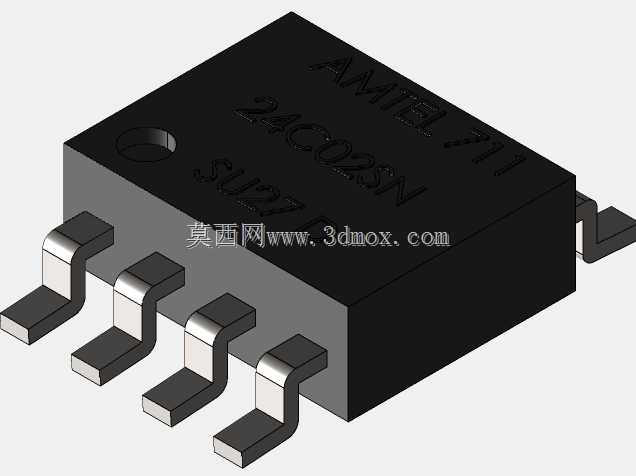

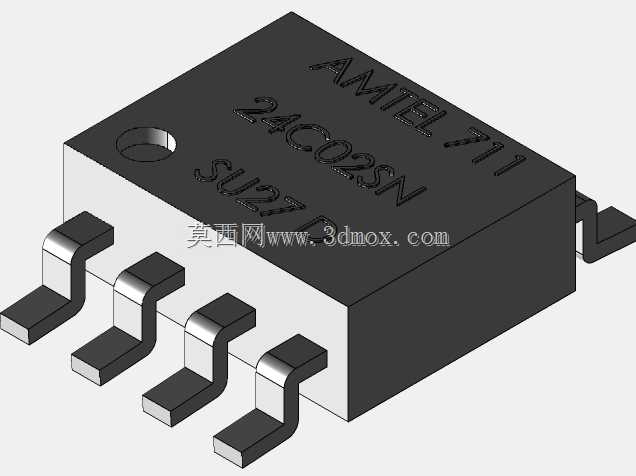

AT24C02N串行存储芯片三维结构

在各类工业控制板卡、消费电子主板、嵌入式开发模块的PCB布局阶段，这类串行EEPROM器件的三维结构是结构工程师做器件干涉校验、板卡空间排布时必须参考的核心要素。不同于原理图阶段仅需关注引脚电气定义，结构设计环节需要精准还原器件的实体外形、引脚弯折形态、塑封体高度公差，才能避免量产时出现器件与外壳、接插件、相邻高元件位的空间冲突。这款2K容量的串行存储芯片，核心功能是在设备掉电状态下保存小容量配置参数、校准数据、运行日志片段，常见于工控传感器模块、智能家电主控板、小型物联网终端的电路设计中，依靠I2C总线与主控芯片通讯，不需要额外的供电保持电路就能完成数据的长期存储。从建模还原的角度来看，这款贴片封装的器件需要严格对应实际量产料件的安装边界：塑封体的长宽尺寸要覆盖丝印区域的实体范围，引脚的伸出长度、弯折弧度、焊盘接触段的厚度都要和SMT贴片工艺的要求匹配，不能出现引脚与焊盘错位、塑封体压到丝印线的问题。做板卡堆叠设计时，还要考虑这类芯片的上方是否会走排线、是否会被结构件的定位柱压到，因此模型的顶面高度、引脚根部的倒角细节都不能随意简化，很多新手建模时容易忽略引脚末端的轻微收窄结构，导致导出的STEP文件在做DFM检查时出现焊盘匹配错误。实际选型应用中，这类小容量存储芯片不需要额外的散热结构，塑封本体的耐受温度范围完全覆盖常规波峰焊、回流焊的工艺温度，因此结构设计时不需要预留散热间隙，只要保证焊盘周边的阻焊层区域不被其他结构件遮挡即可。引脚的排布顺序要和 datasheet 中的引脚定义一一对应，1到8脚的位置不能出现镜像错误，否则硬件工程师做PCB封装匹配时会出现引脚对应错位，直接导致打样后的板卡无法正常烧录数据。塑封体表面的丝印凹陷细节做了适度还原，既保证视觉上和实物一致，又不会因为过多的细碎面导致装配体文件过大，影响整体板卡模型的旋转、剖切操作流畅度。在做整机装配的干涉检查时，这类芯片的模型可以直接导入到整机装配体中，和周边的电容、电阻、接插件做空间间隙校验，最小0.2mm的安全间隙就能满足量产装配的公差要求，不需要额外预留更大的操作空间，毕竟这类贴片元件都是通过SMT设备一次性贴装完成，后期不需要人工手动插拔操作。
