三位直插式LED数码显示器件结构设计

做小型测控面板、嵌入式数显单元的结构设计时，这类三位直插LED显示器件是选型清单里的常客，从温控器面板、小型计数装置到简易工业参数显示终端，但凡需要低成本、高可靠性的数字直读场景，都能见到这类器件的应用。不同于贴片封装的显示模块，这款直插式三位数码管采用标准2.54mm引脚间距设计，在做PCB布局时可以直接匹配通用通孔焊盘，不需要额外定制特殊封装尺寸，对于小批量打样、手工焊接的试制项目十分友好，能大幅降低样板制作阶段的焊接难度。

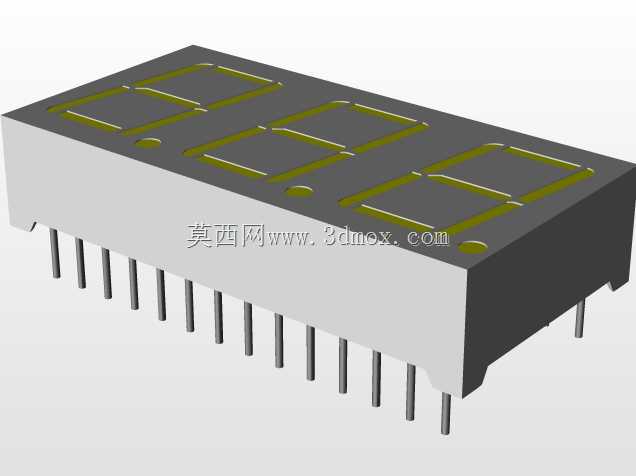

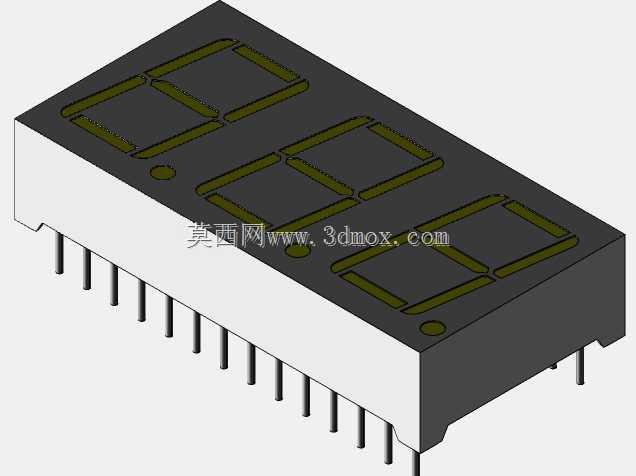

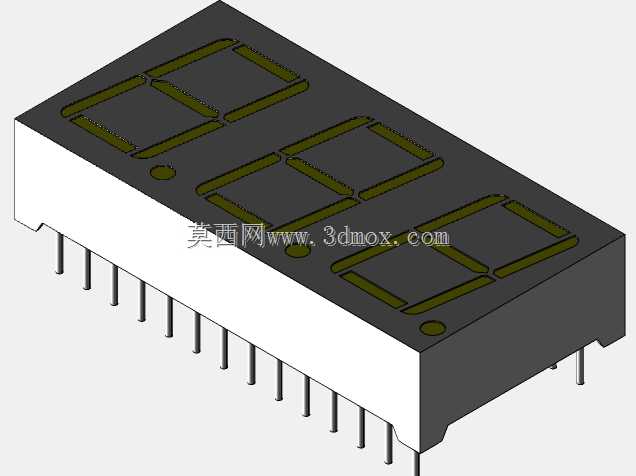

从结构尺寸来看，这款器件本体长度37.6mm、宽度19mm、整体高度8.1mm，在做面板开孔设计时，需要预留足够的安装沉台空间，显示面要和面板面罩的开窗位置精准对齐，避免出现显示内容被遮挡、光线漏出的问题；引脚伸出本体的长度适配常规1.6mm厚度PCB的波峰焊工艺，焊接后引脚露出PCB背面的长度控制在合理范围，不会和背面的壳体结构产生干涉。设计建模时特意还原了显示面的小数点定位结构，三个显示位的右下角都预留了独立的小数点发光区域，在做数字显示逻辑时可以支持小数位的数值展示，满足电压、电流、温度这类带小数参数的显示需求。

器件本体采用黑色阻燃塑壳作为基底，发光段采用黄绿色发光基材，这种配色在室内工业场景下的可视距离和对比度表现均衡，不会像高亮红光那样在强光下过曝，也不会像蓝光那样长时间观察产生视觉疲劳。引脚采用单列直插排布，在PCB上排布时走线可以顺着引脚方向直接引出，不需要在器件下方做过孔绕线，能简化两层板的布线难度，降低PCB制作成本。做结构装配时，这类器件通常会在显示面和面板之间加装薄型透光泡棉，一方面可以遮挡器件边缘的漏光，避免不同显示段的光线串扰影响读数清晰度，另一方面也能起到缓冲作用，避免面板压合时对器件塑壳造成应力损伤，长期使用后出现塑壳开裂、引脚脱焊的问题。

建模过程中对每个发光段的凸起轮廓、引脚的直径和排布位置都做了1:1还原，导入装配体后可以直接做干涉检查，提前验证面板开窗、PCB安装位、器件高度之间的匹配关系，避免实际打样后出现器件装不进去、显示偏移的问题。这类直插数码管的工作温度范围适配常规工业场景的使用要求，不需要额外做散热结构设计，只要在PCB布局时远离大功率发热元件，就能保证长期工作的显示稳定性，不会因为高温出现发光亮度衰减、显示缺段的故障。
