DB9连接器外壳连接注塑模具结构

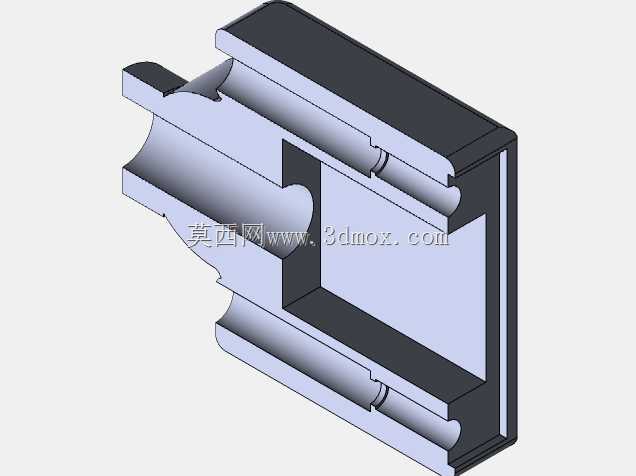

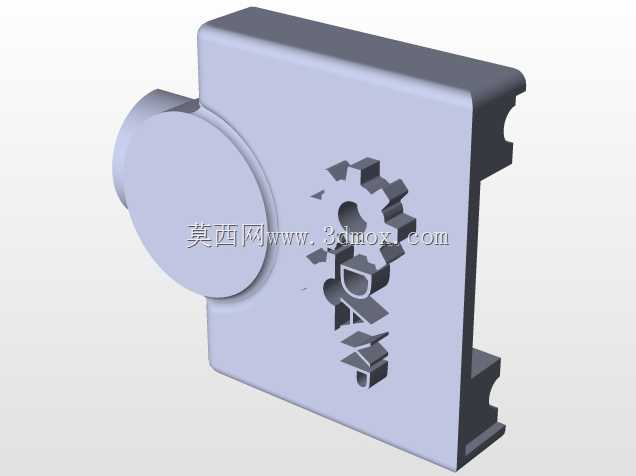

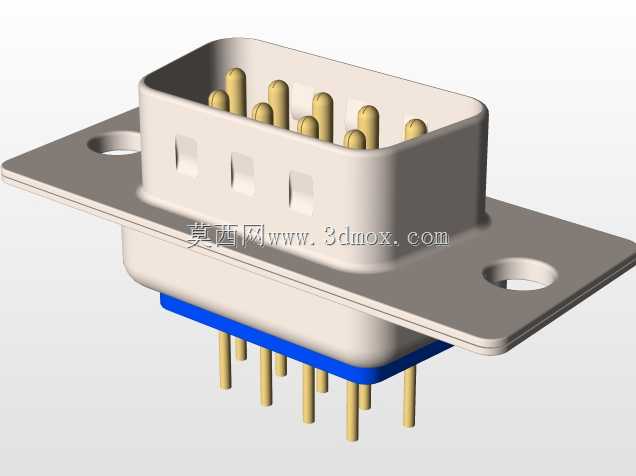

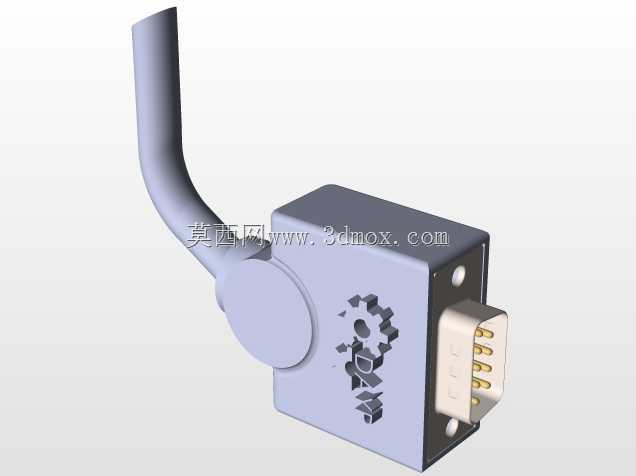

这套模具结构针对DB9串口连接器与配套外壳的连接部位成型设计，在通讯接插件的批量生产场景中，这类模具直接决定了DB9接头与塑料外壳装配后的连接可靠性，日常工控设备、通讯机柜、老式外设接口的DB9接头组装，都依赖这类模具成型的连接结构来保证接头插拔时的结构强度，避免出现外壳脱落、引脚错位的问题。从结构设计来看，模腔的成型区域完全匹配DB9接头与外壳连接的卡扣、定位槽、弧形让位结构，上下模合模后形成的封闭型腔，能够精准还原连接部位的凹凸配合特征，侧面的抽芯结构对应接插件侧面的让位卡槽，开模时先完成侧抽芯动作再进行分模顶出，避免成型件出现拉伤、变形的问题。设计过程中优先考虑了塑料熔体的填充流向，将进胶点设置在连接结构的非装配面，避免进胶痕迹影响后续外壳与DB9接头的装配精度，模腔的排气槽开设在卡扣结构的末端，防止填充时出现困气导致的缺胶、烧焦缺陷，保证每个卡扣的成型尺寸公差控制在装配允许范围内。安装边界方面，模架的整体尺寸适配常规150吨级注塑机的拉杆间距，定位圈尺寸匹配注塑机的定位孔标准，顶杆的排布避开了连接结构的装配贴合面，顶出时受力均匀，不会让成型件出现顶白、变形的问题。成型后的连接部位，其内侧的弧形让位结构刚好容纳DB9接头的金属壳体凸缘，外侧的卡扣结构能够卡入外壳对应的卡槽内，装配后不需要额外打胶就能实现可靠连接，多次插拔后也不会出现松脱。模腔的表面粗糙度处理适配常用的工程塑料成型要求，对于ABS、PC这类常用接插件外壳材质，模面的抛光等级能够保证成型件表面无明显流痕，后续不需要额外的表面处理就能直接进入装配工序。冷却水路的排布围绕模腔的厚壁区域设置，保证连接部位的厚胶位能够均匀冷却，避免出现缩痕影响装配尺寸，水路的接口位置设置在模架的非操作侧，适配车间常规的冷却水管道连接，不需要额外改造管路就能直接上机生产。
