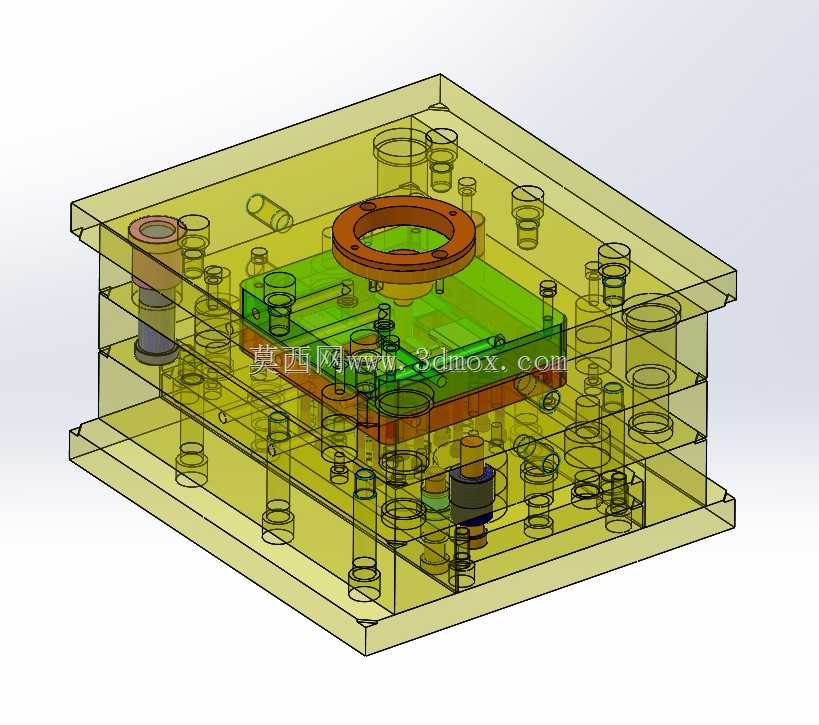

透明结构展示两板注塑模具装配结构

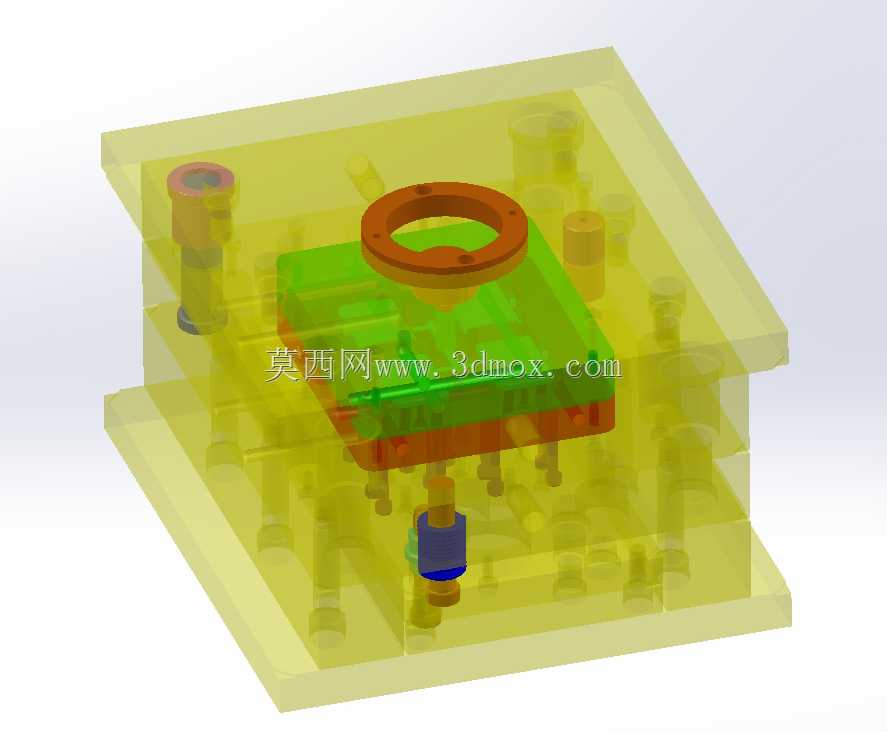

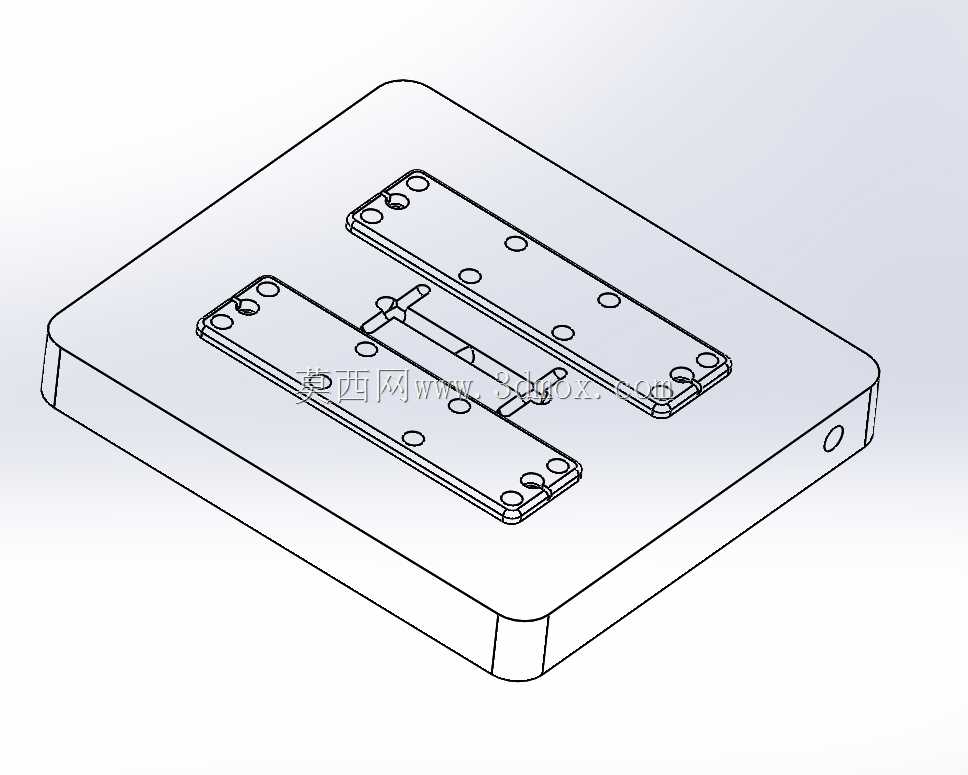

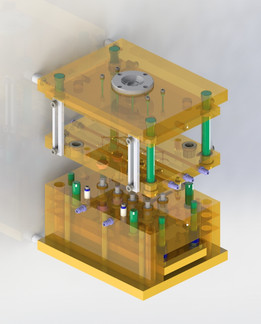

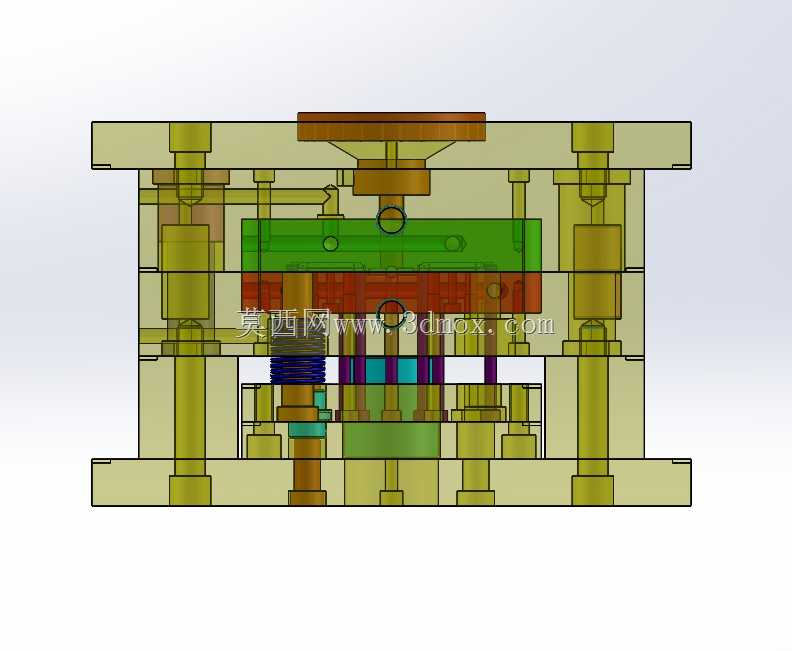

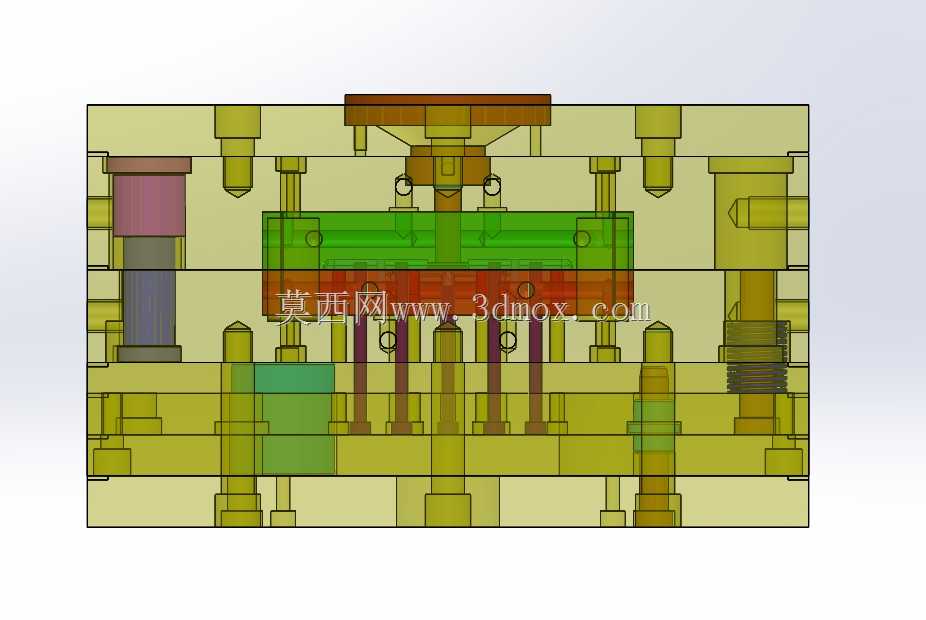

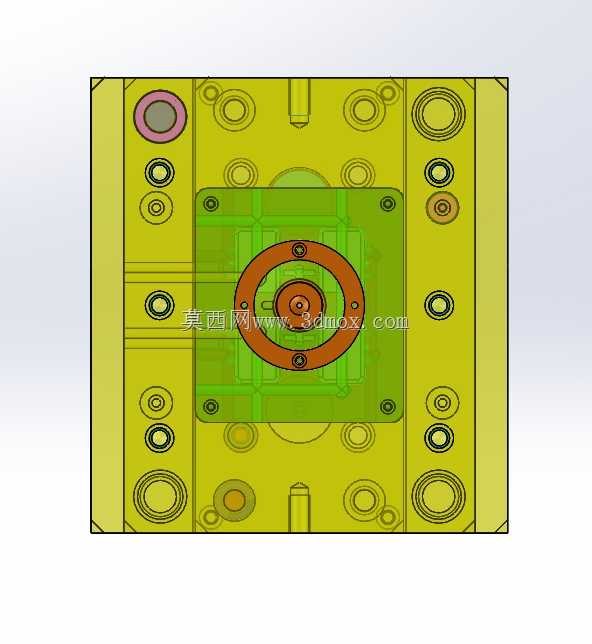

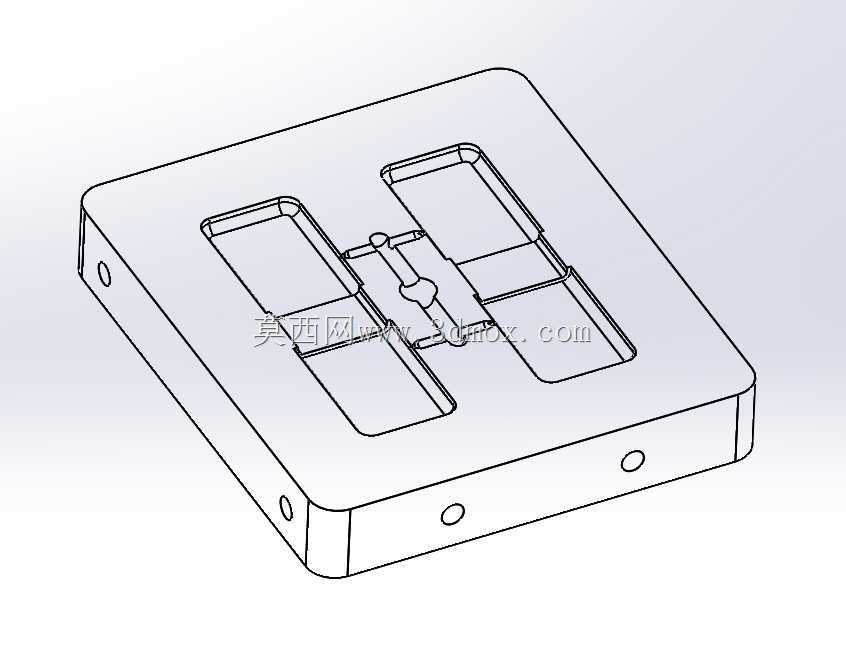

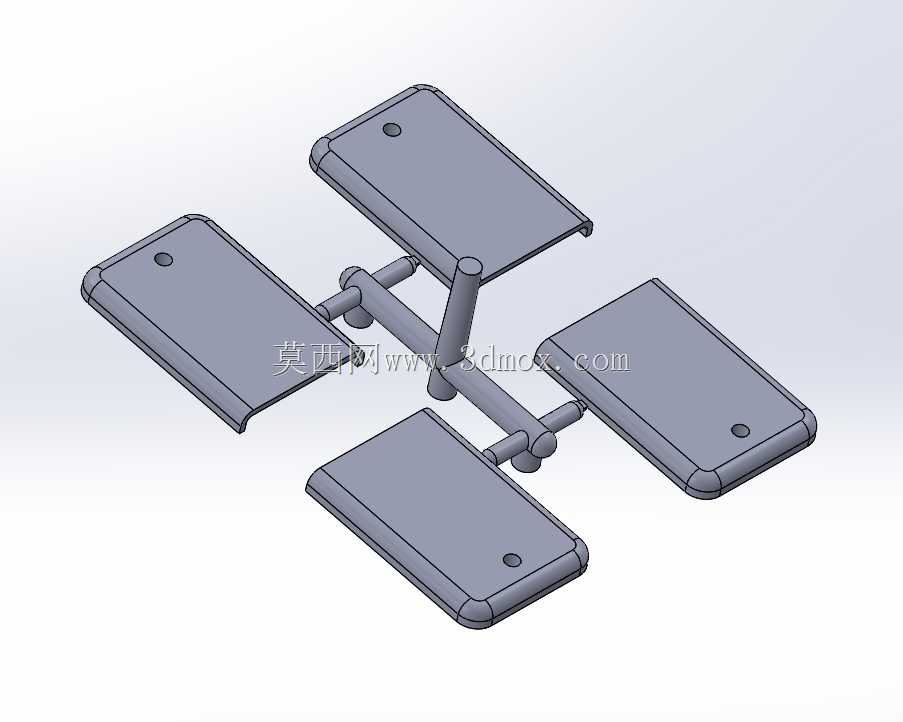

这套两板模结构是注塑成型领域应用最广泛的模具构型，日常接触的八成以上平板类、壳体类热塑性塑料制件，都能通过这类模具结构完成批量成型生产，从消费电子的外壳盖板，到日用塑料的结构件，再到工业设备的小型塑料配件，都能看到这类模架的应用身影。整套结构采用上下分层的叠装布局，定模侧直接对接注塑机的固定安装模板，主流道衬套正对注塑机喷嘴的对接位置，能让熔融塑料以最短路径进入模腔区域，减少充程过程中的热量损失与压力损耗，主流道周边设置的定位环能快速完成模具与注塑机的同轴对位，省去反复调整安装位置的繁琐步骤。动模侧通过模脚与注塑机的移动模板连接，内部预留的顶出空间可以容纳顶针板、复位杆、回程弹簧等顶出组件，开模过程中动定模沿分型面分开后，顶出组件能在注塑机顶杆的推动下，将冷却定型的制件从型芯侧平稳推出，避免制件粘模导致的变形或表面损伤。整套模具的导向依靠四角布置的导柱导套组件完成，导柱与导套的配合间隙控制在微米级，能保证合模过程中型芯与型腔的同轴度，避免合模错位导致的飞边、错模等成型缺陷，导柱端部设置的导入倒角能在合模初期就完成粗定位，减少合模过程中的刚性碰撞。模架内部的成型区域分为型腔与型芯两部分，型腔负责成型制件的外表面，型芯负责成型制件的内表面结构，两者的贴合面就是模具的主分型面，分型面的位置选择充分考虑了制件的脱模斜度与排气需求，能让充模过程中模腔内的空气顺着分型面的缝隙顺利排出，避免困气导致的制件烧焦、缺胶等问题。冷却水路的布置紧贴成型区域的外壁，能在制件充模完成后快速带走热量，缩短成型周期，水路的进出水接口设置在模架的侧端面，方便与车间的冷却水循环系统快速对接。整套结构的安装边界完全适配常规卧式注塑机的拉杆间距，模架的总厚度在常规注塑机的容模厚度范围内，上下安装面的平行度、螺钉孔的位置都符合通用模架的安装标准，不需要额外定制转接板就能直接装夹上机，对于小批量快速换模的生产场景，这类标准化的两板模结构能大幅缩短模具上机的调试时间，降低生产准备阶段的时间成本。
