摄像机外壳注塑成型模具结构设计

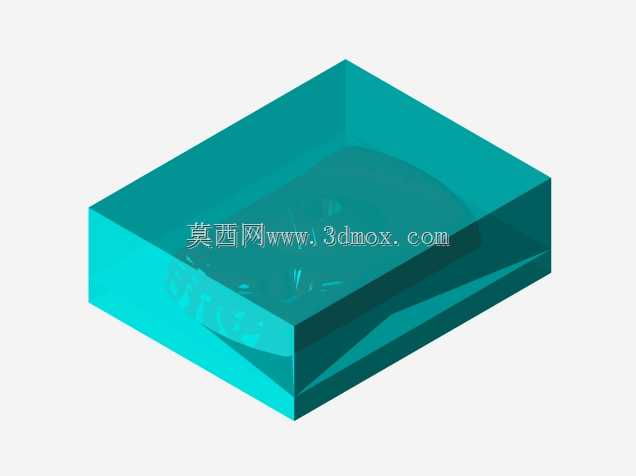

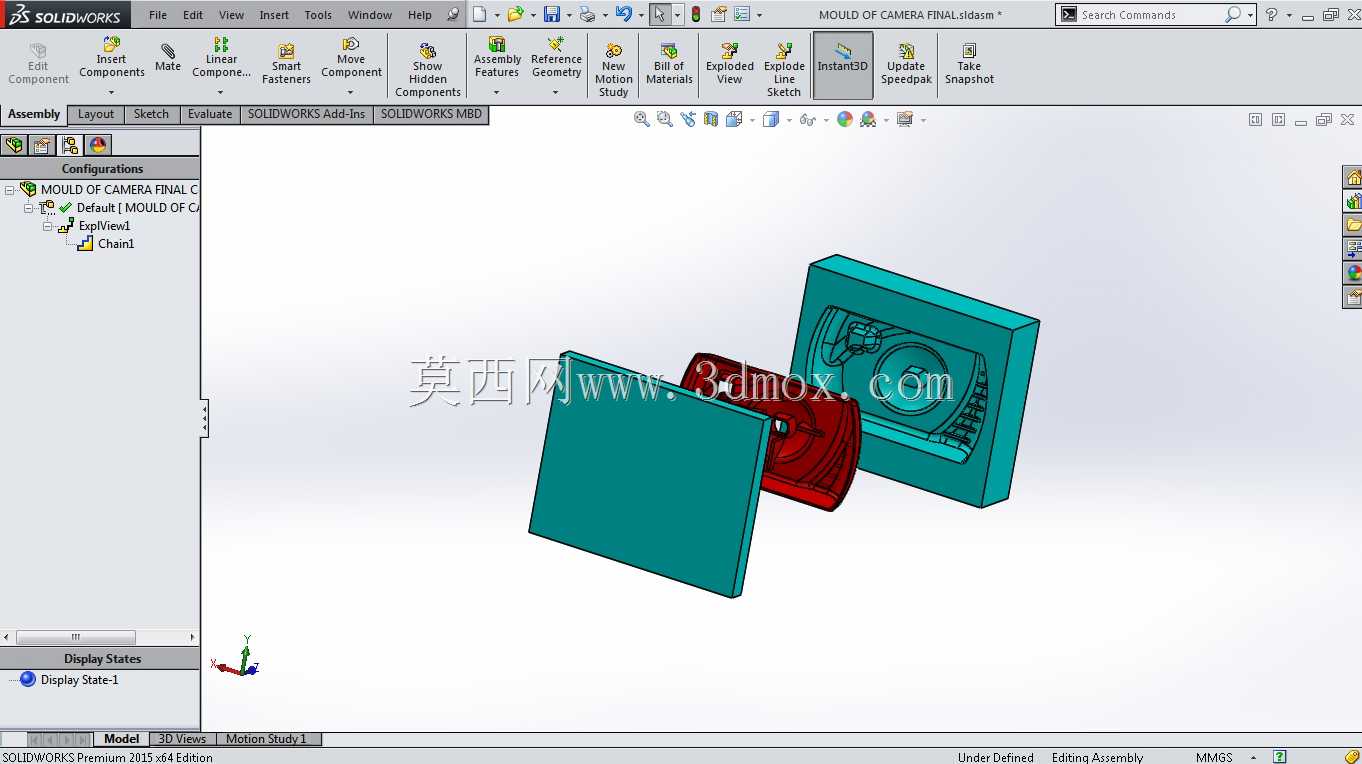

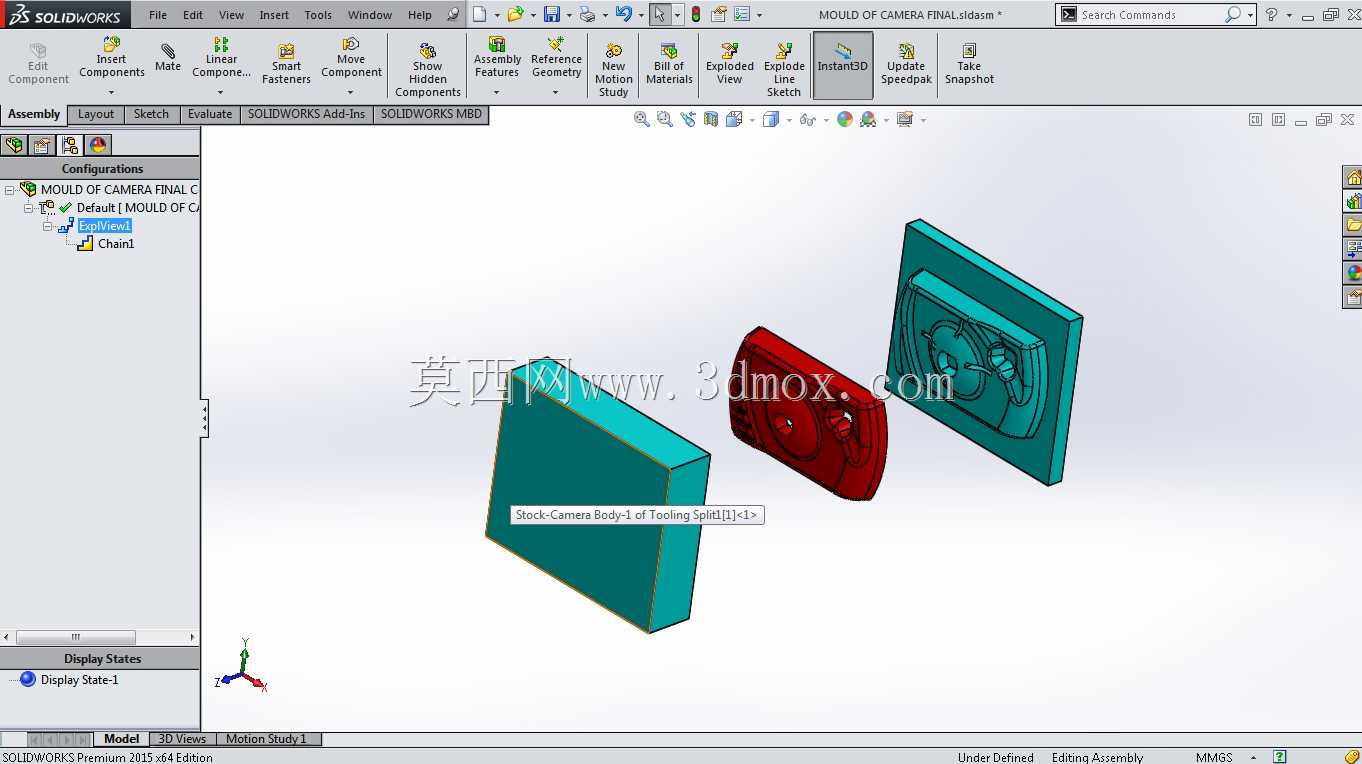

这套模具针对民用安防类摄像机的前后外壳塑件设计，主要应用于家用监控、小型商用点位监控设备的塑胶外壳批量生产环节，适配卧式注塑机的安装规格，可直接配套常规120吨锁模力的注塑设备完成量产作业。从结构拆分来看，整套模具采用两板模直浇口进胶方案，拆分出的两个成型块分别对应摄像机前壳与后壳的型腔、型芯结构，前壳成型区域预留了镜头安装孔位的碰穿位，同时在侧面做了拾音孔、指示灯孔的小直径镶针结构，避免整体加工时出现薄壁断裂问题；后壳成型区域则对应做了壁挂安装柱的内孔成型芯，以及走线槽的让位结构，所有插穿位置都做了1度的斜度拔模，减少量产时的插穿磨损。设计阶段优先考虑了塑件的外观要求，摄像机外壳属于外露外观件，因此型腔侧全部做了镜面抛光预留位，进胶点选在塑件内侧的安装柱位置，避免外表面留下浇口痕迹影响外观质感；型芯侧则均匀布置了顶针位置，顶针全部排布在塑件的安装柱、加强筋等非外观面位置，顶出时不会在外观面留下顶白、顶凸的缺陷。尺寸边界上，整套模架的长宽尺寸控制在250mm*300mm范围内，闭合总高度控制在280mm，适配多数常规卧式注塑机的容模空间，不需要额外定制机台；冷却水路采用直径8mm的直通式水路，分别在型腔、型芯模块内循环布置，水路距离成型面的距离控制在15mm左右，保证成型时模温均匀，减少塑件出现翘曲、缩痕的概率。针对摄像机外壳的装配需求，模具上所有对应装配卡扣的位置都做了0.02mm的预留修模量，方便试模阶段根据实际装配松紧度调整尺寸，避免出现卡扣过松装配后脱落、过紧装配困难的问题；同时在分型面位置做了一圈溢料槽，减少注塑时飞边的产生，降低后续量产时的修边工作量。整套结构没有采用复杂的抽芯结构，因为摄像机外壳的侧孔、侧凹结构都通过斜度设计直接开模带出，既降低了模具的加工成本，也减少了后续量产时的结构故障点，适合大批量连续生产作业。
