美规10WUSB口手机充电头结构设计

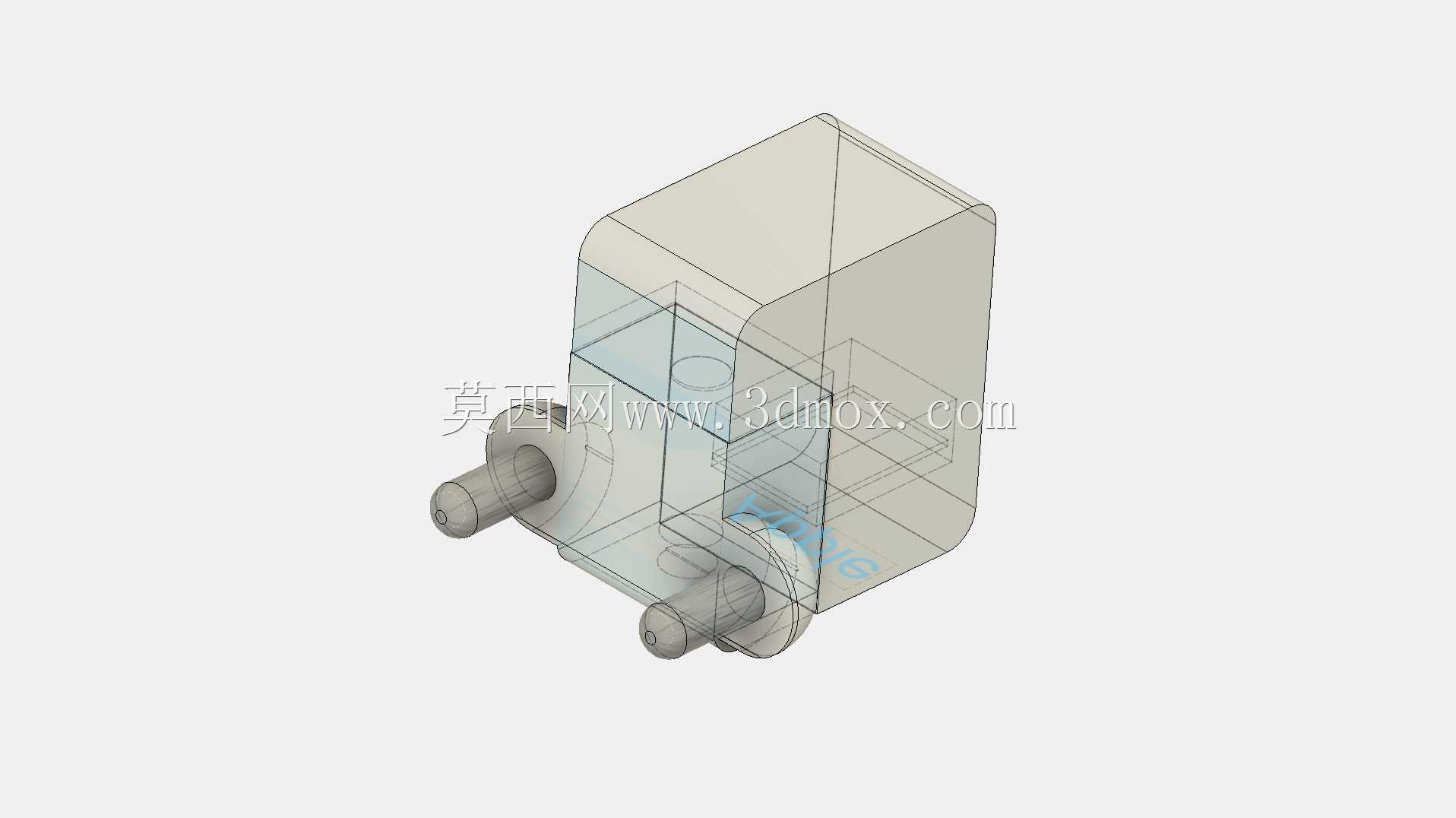

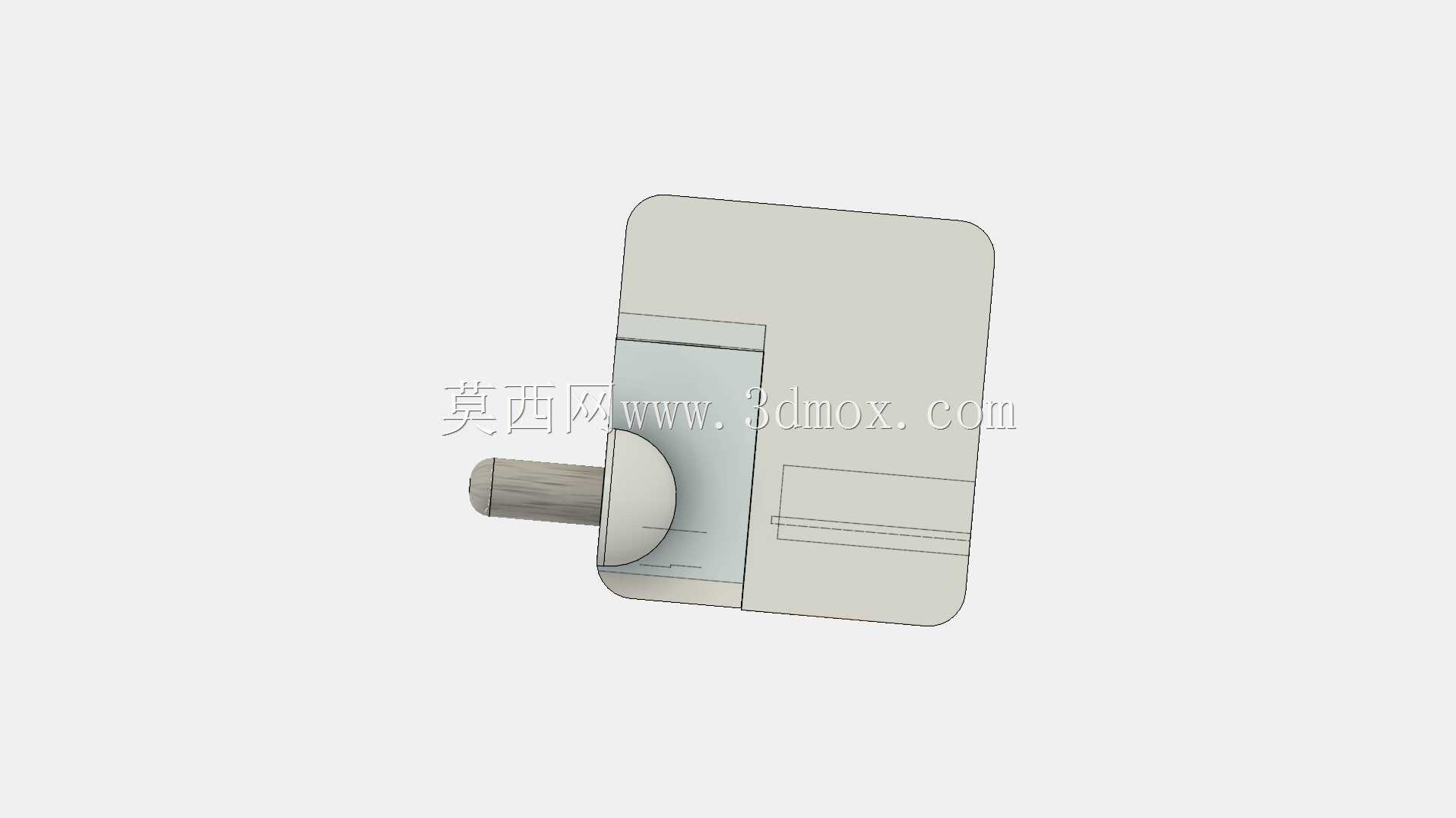

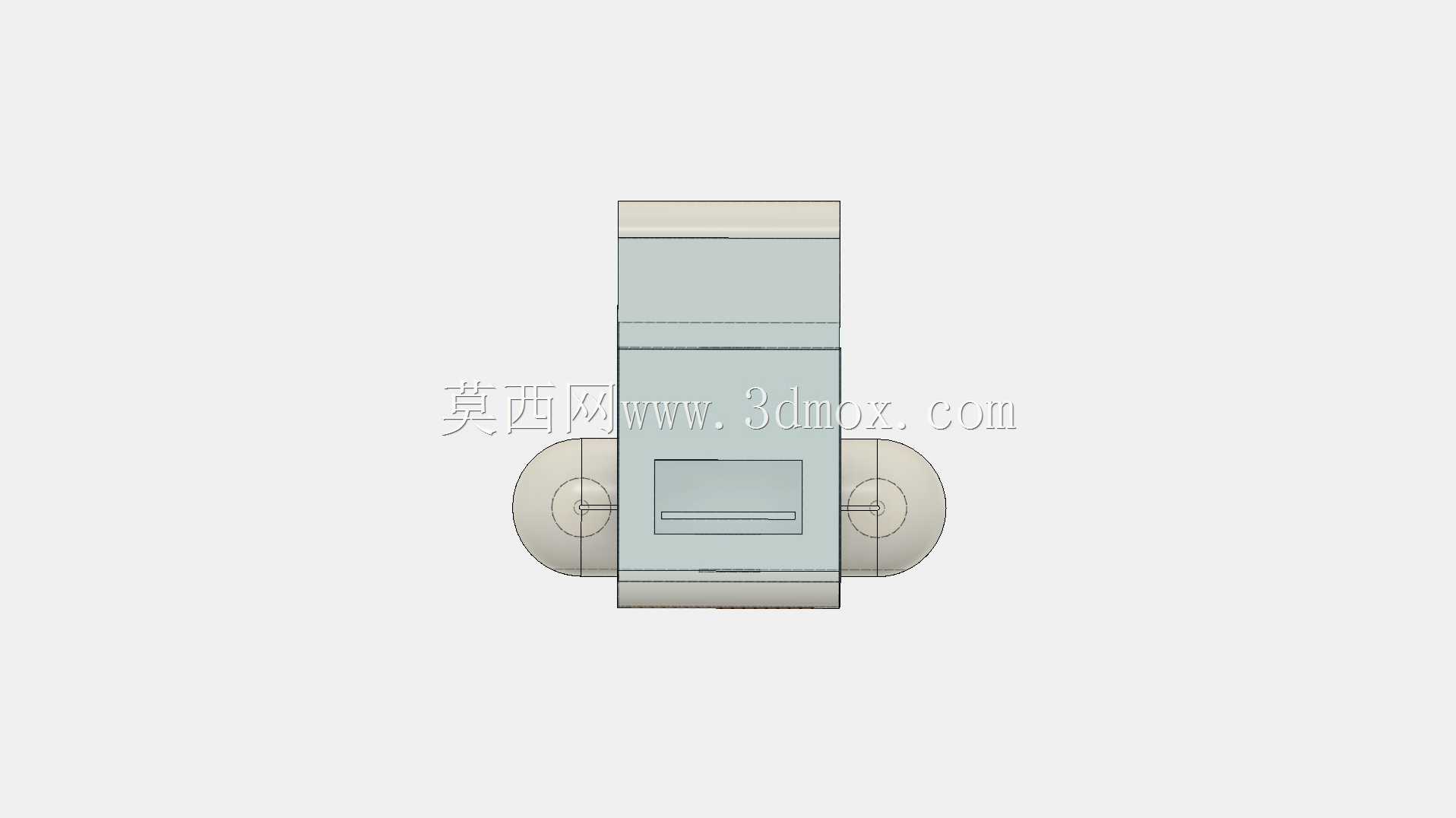

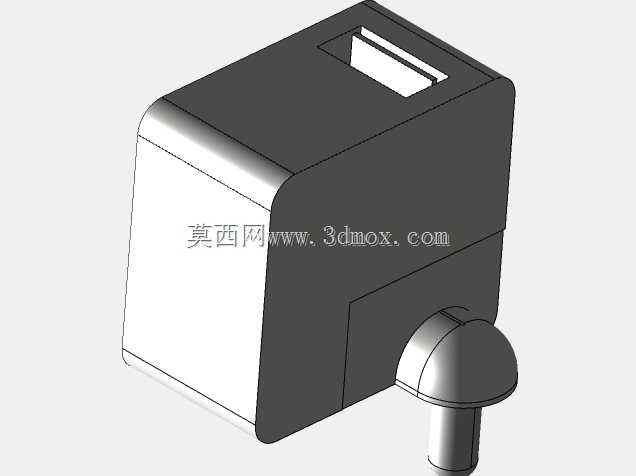

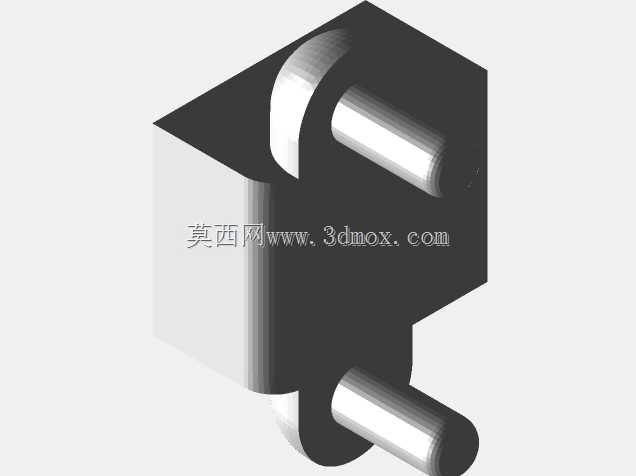

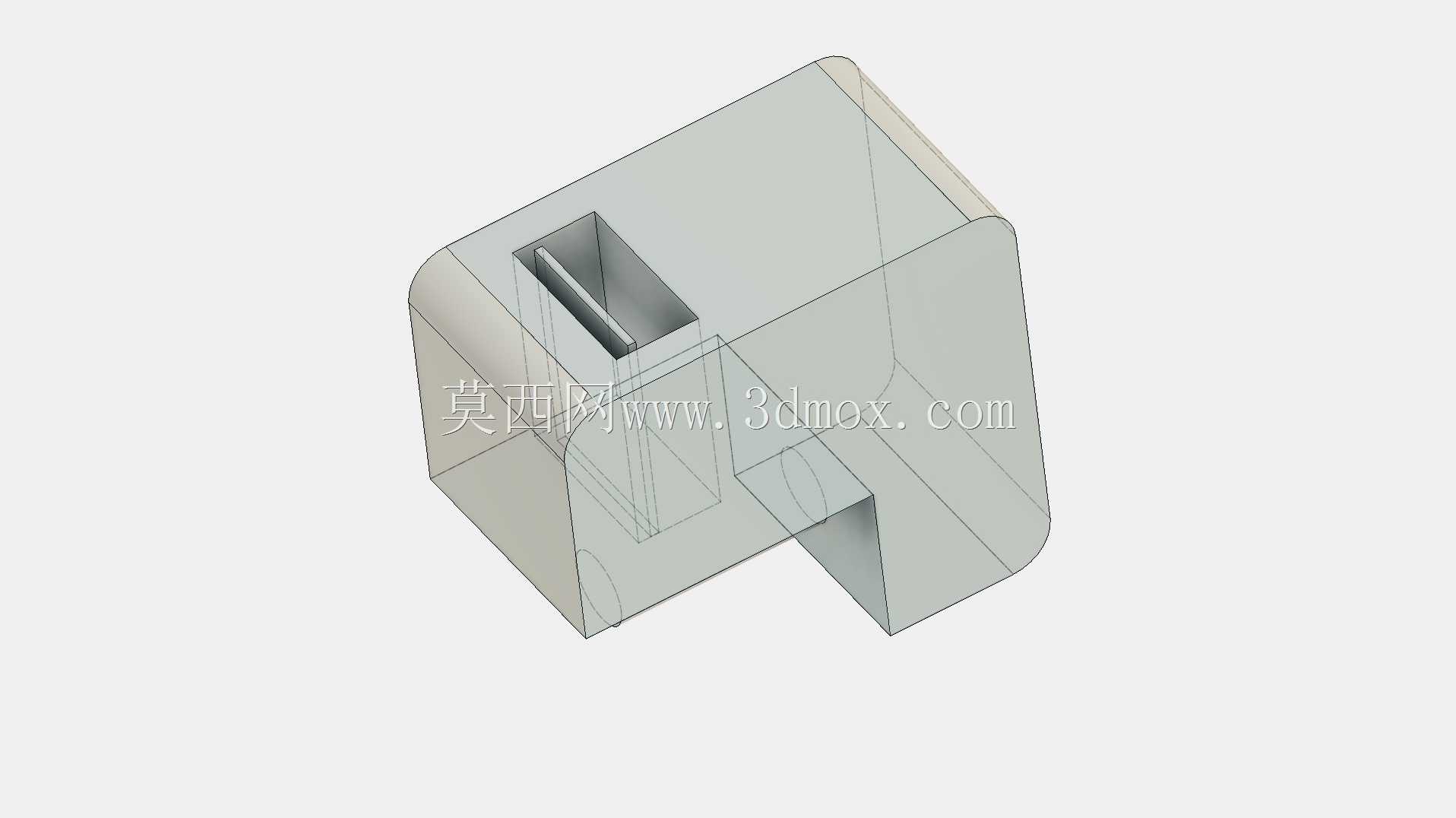

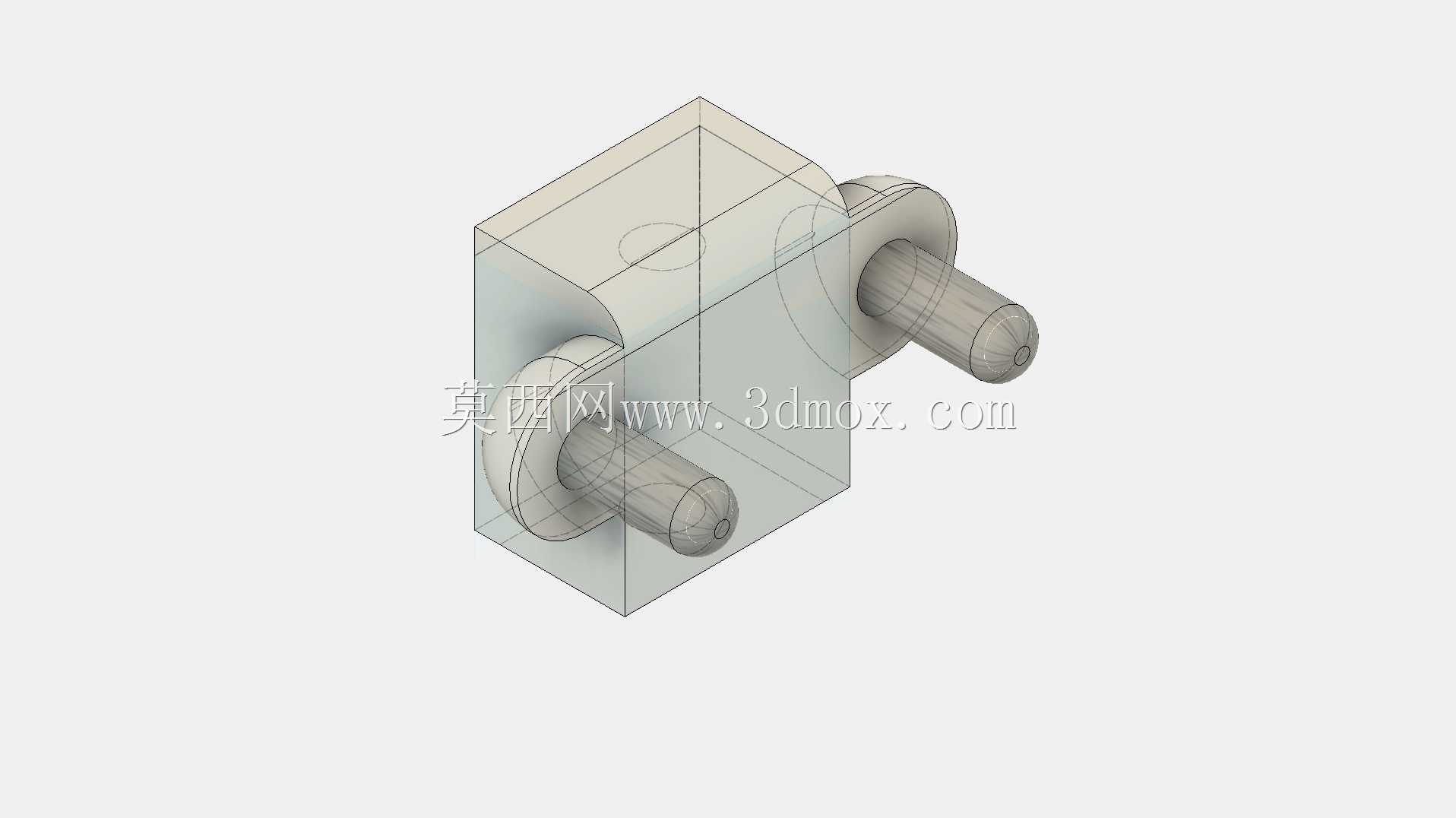

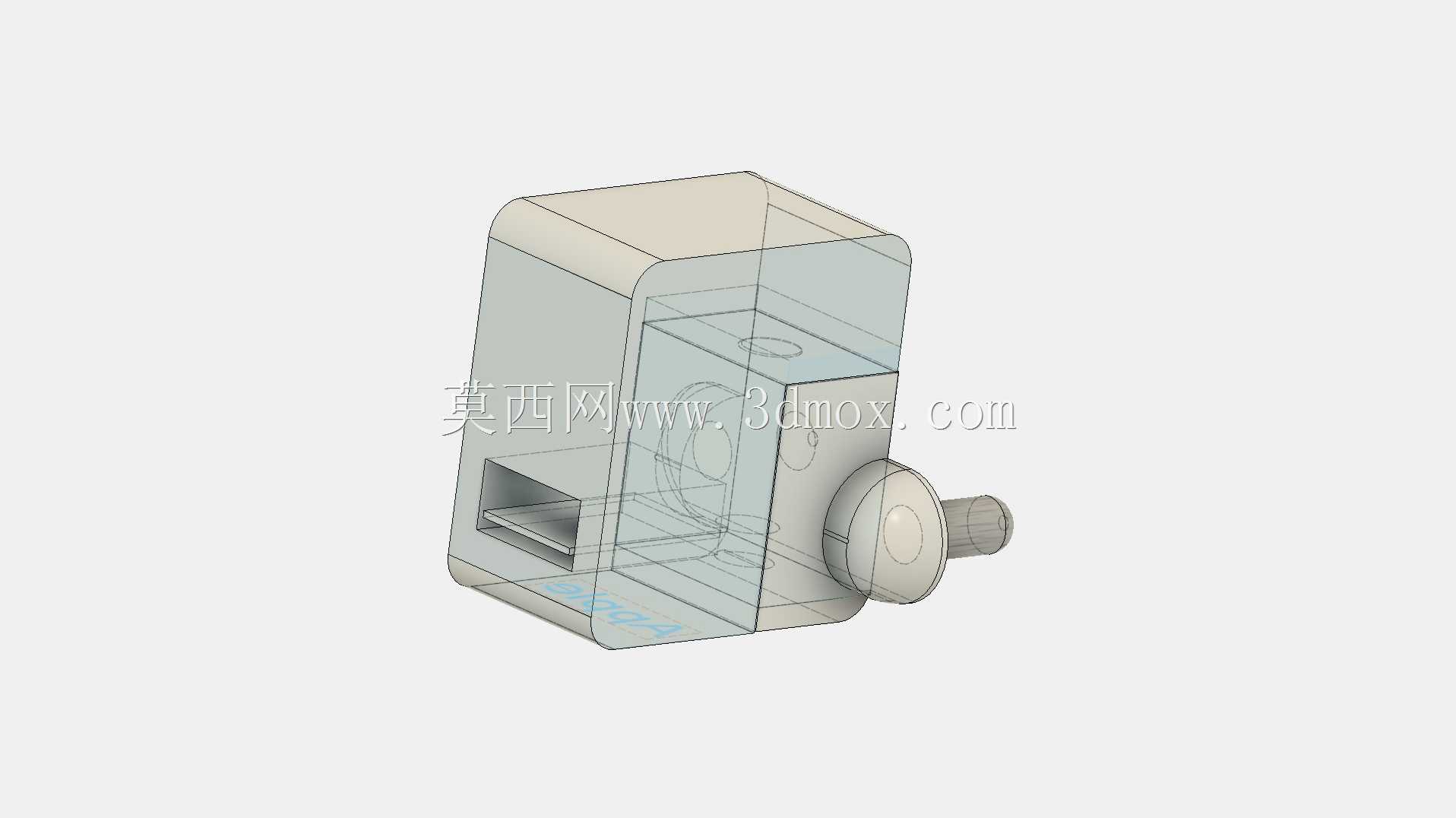

日常消费类数码配件的结构设计中，墙插式电源适配器的内部空间排布一直是结构工程师需要反复打磨的环节，这款10W功率的USB输出充电头，采用美规固定插脚的墙插形态，整体为带圆角的长方体壳体，插脚直接集成在壳体端面，无需额外折叠结构，能有效压缩壳体内部的占用空间。从实际使用场景来看，这类适配器主要适配智能手机、小型蓝牙外设、便携数码播放器等5V供电的便携设备，插脚端直接对接墙面86型插座、桌面排插等取电点位，USB输出端通过标准USB-A接口对接充电线材，完成市电到低压直流的转换输出。设计过程中首先要明确安装边界，插脚的中心距、伸出长度完全符合美规墙插的尺寸规范，插入插座后适配器本体不会遮挡相邻插座的插孔位，壳体边缘做的R角处理，既可以避免注塑生产时的应力集中问题，也能防止用户插拔时被锐边划伤。内部结构采用透明壳体的剖视展示形式，可以清晰看到高压侧与低压侧的隔离筋位排布，高压区域围绕插脚的进线端做了围骨设计，满足安规要求的电气间隙距离，避免高压爬电带来的安全隐患；低压侧围绕USB接口做了定位槽，接口金属外壳直接卡接在壳体的定位骨位上，插拔线材时的外力可以直接传递到壳体，不会拉扯内部的PCB板造成焊点脱开。PCB板的固定采用壳体上下盖的筋位压合方式，不需要额外打螺丝，既减少了装配工序，也能节省内部的螺丝安装空间，让整体壳体尺寸控制在紧凑的范围内。壳体的合模线设置在侧面居中位置，上下盖采用卡扣加超声波焊接的方式固定，装配完成后接缝均匀，不会出现明显的错位缝隙。USB接口的开口位置做了0.2mm的内凹导向斜角，用户插线时不需要刻意对准就能顺利插入接口，提升日常使用的便利性。插脚与壳体的结合位置做了密封台阶，避免日常使用时的灰尘、溅水从插脚缝隙进入壳体内部，提升产品的环境适应性。这类小功率适配器的结构设计不需要复杂的运动机构，核心是在有限的壳体空间内，合理排布电气元件的位置，同时满足安规距离、装配效率、使用手感的多重要求，建模过程中需要反复核对插脚与插座的配合尺寸、内部元件与壳体内壁的安全间隙、卡扣的扣合量是否在合理区间，避免开模后出现装配干涉、插脚偏位、接口插拔松垮等问题。
