集成式设备面板通讯电源接口组件

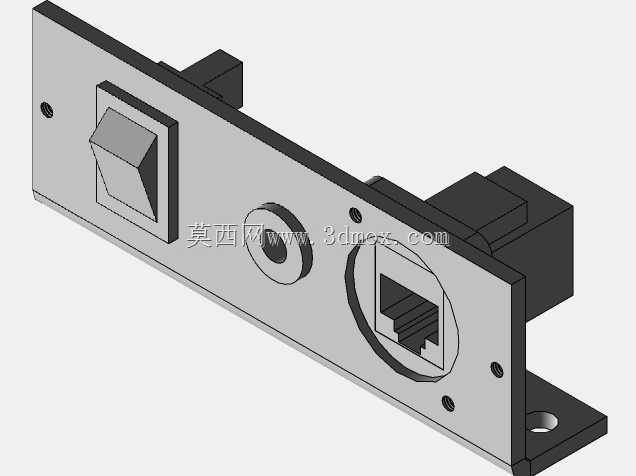

这类集成接口面板多应用在工业控制柜、测试治具、桌面式实验设备的外侧操作面，用来整合不同类型的外接信号、电源通路，避免设备壳体单独开孔带来的防护等级下降、布线杂乱问题。从结构上看，整体采用薄金属板材折弯成型的安装基座，基座两侧预留带沉孔的安装耳，安装时可通过螺丝直接固定在设备壳体的预设开孔位，安装耳的孔位间距适配常规1U、2U机箱的面板安装尺寸，基座边缘做了小尺寸折弯翻边，既可以提升薄板的结构刚性，避免安装后出现翘曲变形，也能在嵌入壳体时遮挡开孔边缘的加工毛刺，提升外观一致性。面板上集成了三类常用外接接口，分别是翘板式电源开关、圆形直流电源插座、RJ45以太网接口，不同接口的固定位都做了适配的开孔轮廓，其中RJ45接口外侧增加了环形压边结构，用来固定接口的金属屏蔽外壳，减少信号传输过程中的电磁干扰；圆形电源插座的开孔做了台阶限位，安装时插座从面板后侧装入，台阶面可以承受插头插拔时的轴向力，避免长期插拔后插座出现松动移位；翘板开关的开孔为方形适配槽，开关卡入后两侧的弹性卡扣直接卡在面板背面，不需要额外螺丝固定，装配效率更高。设计时充分考虑了实际使用中的操作空间，三个接口之间的横向间距预留了足够的插头插拔空间，不会出现相邻插头互相干涉的情况，比如RJ45接头插入后，旁边的电源插头插拔不会碰到水晶头的弹片，翘板开关的操作面突出面板表面的高度经过优化，既方便手指按压操作，也不会因为突出过多在设备搬运过程中被误碰。面板后侧的接口尾部都预留了足够的布线空间，适配常规线径的电源引线、网线的弯折半径，不会出现线缆弯折过度导致的线芯断裂、信号衰减问题，基座后侧的折弯边还可以作为线缆的临时固定位点，方便布线时用扎带整理线束，避免线缆拉扯接口引脚导致的虚焊、脱落问题。这类集成接口组件相比零散安装的单个接口，能大幅减少设备面板的加工工序，不需要针对每个接口单独定位开孔、做防护处理，装配时只需要将整个组件固定在面板开孔处，再接好内部引线即可完成接口部分的安装，能有效缩短设备的装配周期，同时统一的面板布局也能提升设备外观的规整度，方便操作人员快速识别不同接口的功能，减少误插的概率。
