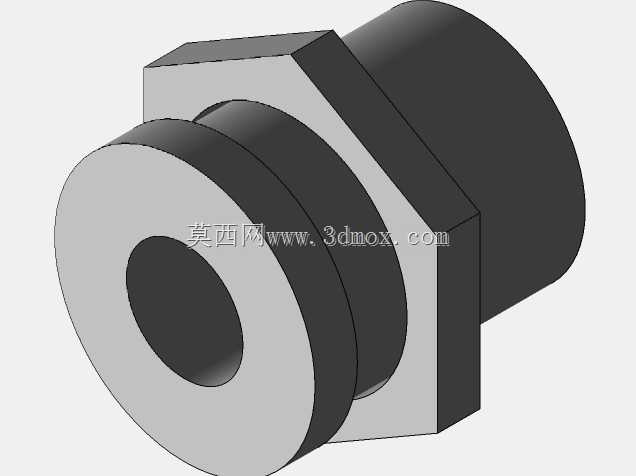

DC5.5-2.5规格板载直流电源插座结构

这款DC供电接插件主要面向小功率直流供电场景设计，常见于消费类电子、小型工控板卡、便携检测设备、路由终端、桌面小型外设的板载供电输入环节，承担外接直流电源适配器与设备内部电路的物理连接与电流导通作用，可适配外径5.5mm、内径2.5mm的标准DC公头插头，是低压直流供电方案里应用覆盖面极广的接口形式。从结构设计来看，该款插座采用带六角定位法兰的穿板安装形式，法兰边的平面可直接贴合设备壳体或者PCB安装面，六角结构能够在安装锁紧时限制本体跟转，无需额外设计防转卡位就能保证装配后本体不发生周向偏移，适合壳体开孔嵌装、PCB板端焊接两种主流安装方式。前端的插接段做了阶梯限位设计，公头插入后会被台阶面挡住插入深度，既避免插接过深顶坏内部接触弹片，也能保证插合后接触段的配合长度满足载流要求，不会因为插合不到位出现接触电阻过大、温升超标的问题。内部接触件采用同心环状结构，外层为负极接触环、内层为正极接触 pin，弹片接触区域做了圆弧过渡，公头反复插拔过程中不会出现卡滞、刮擦镀层的情况，能保证长期插拔后的接触可靠性。安装边界上，法兰的对边尺寸适配常见的面板开孔公差，穿板段的长度可覆盖1-2mm厚度的壳体或者PCB板，后端的焊脚间距符合常规波峰焊的工艺要求，不需要额外定制治具就能完成批量焊接。设计过程中重点考量了插拔寿命与抗外力偏移能力，法兰与本体的衔接处做了加厚处理，当外接电源线受到侧向拉扯力时，应力会先作用在法兰安装面，不会直接传递到焊脚位置导致焊盘脱落，相比无法兰的直插式DC座，抗外力损伤能力提升明显，适合用在需要经常插拔电源、使用场景存在一定线缆拉扯可能的设备上。插接端的外圈做了倒角导向，公头插入时不需要完全精准对位就能顺利滑入接口，降低用户日常插拔的对位难度，内部的绝缘基座采用耐温绝缘材质，可满足波峰焊时的高温要求，不会出现焊接过程中基座融化变形的问题。
