面板安装式方形法兰RJ45网络接口

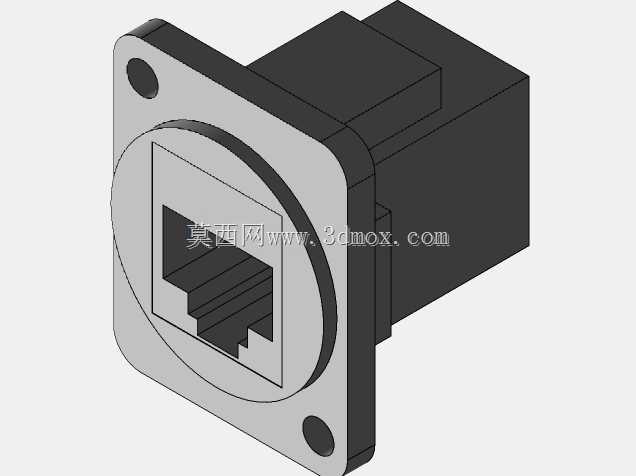

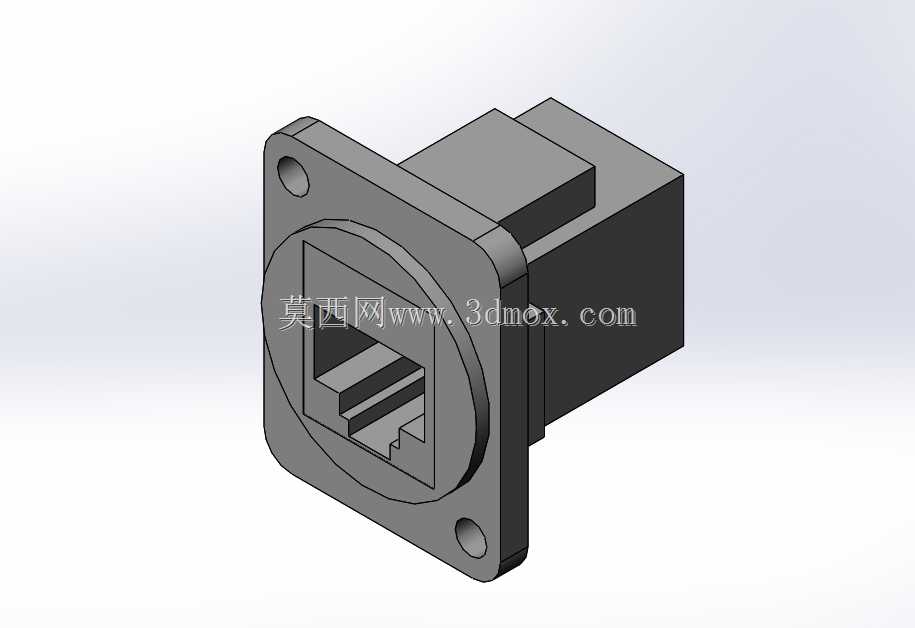

做通讯设备、工业控制机柜的结构设计时，这类带方形法兰的RJ45接口是布线环节绕不开的标准件，我之前做户外通讯基站的内置接线模块选型时，就反复比对过同结构件的安装公差与配合间隙。它的核心用途是在设备面板、机柜隔板上提供固定的以太网接入口，让外部网线可以直接插接，不用在箱体内部预留冗余的走线弯折空间，同时法兰结构能把接口牢牢锁在面板开孔处，避免频繁插拔网线时接口移位、内部焊盘脱焊的问题。从结构设计逻辑来看，这款接口采用前装式法兰固定方案，法兰盘上预留两个对角布置的安装孔，适配M3规格的固定螺丝，安装时从面板外侧把接口插入预先开好的方孔，再从背面拧上螺丝就能完成固定，安装效率比卡扣式结构更高，抗振动性能也更优，适合工业现场、车载设备这类有振动工况的使用场景。接口的插接端完全遵循标准RJ45水晶头的配合尺寸，内部的接触弹片排布、插接导向槽都做了限位设计，水晶头插入时能自动对位，不会出现插偏导致的针脚弯折问题，接口外围的圆形凸台是做密封配合的基准面，如果需要做IP65级别的防护，直接在这个凸台和面板之间加装对应尺寸的橡胶密封圈即可，不用额外修改接口的主体结构。主体的塑壳部分采用台阶式结构，法兰后方的壳体段尺寸略小于法兰外轮廓，插入面板开孔时能起到径向定位的作用，后方的接线端预留了足够的焊盘或者压线空间，不管是做PCB直插焊接，还是打线式的接线结构都能兼容。实际选型时要注意，法兰盘的外轮廓尺寸决定了面板开孔的最小边界，两个安装孔的中心距要和面板上的预钻孔完全对齐，不然装配时会出现螺丝拧不进去的问题，接口后方的壳体长度要和箱体内部的预留空间匹配，避免和内部的PCB板、走线槽产生干涉。这类接口和普通的主板内置RJ45座最大的区别，就是它不需要焊接在PCB上，可以独立固定在面板上，通过内部的短跳线和主板连接，对于需要经常插拔网线、或者面板距离主板较远的设备来说，这种结构的维护成本更低，就算接口因为频繁插拔损坏，只需要拆下法兰上的两颗螺丝就能更换，不用拆解整个设备的内部结构，在工业交换机、安防设备外壳、测试仪器面板上的应用非常广泛。建模的时候要特别注意插接腔的内部尺寸公差，导向槽的拔模角度不能太大，不然水晶头插入后会有旷量，导致接触不良，法兰安装孔的位置度公差要控制在0.1mm以内，不然批量装配时会出现对位偏差。
