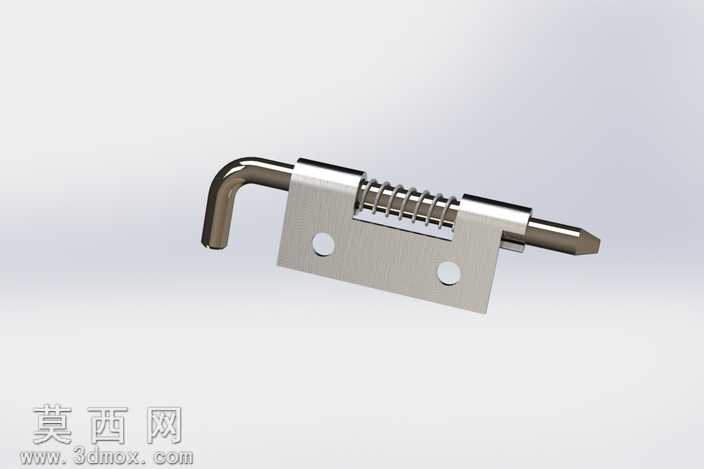

简单带弹簧插销式铰链三维结构设计

本作品为简单带弹簧插销式铰链的三维建模设计，建模过程中首先对构件进行功能拆解，将整体拆分为安装基板、L型弯折插销杆、压缩弹簧、定位销套、尖端插销头五个独立零件，分别完成各零件的参数化建模后再进行虚拟装配，还原实物的装配逻辑与运动关系。建模时严格遵循五金构件的实际加工尺寸规范，安装基板部分采用钣金特征建模，精准绘制基板上的两个圆形安装孔位，还原基板边缘的倒角工艺，同时对基板上用于固定销套的弯折压边进行细节刻画，保证压边的弯折角度与销套的配合间隙符合实际装配公差要求。L型插销杆部分通过扫掠特征完成杆体的弯折造型，对杆体与弹簧接触的区段做表面粗糙度的视觉还原，杆体的弯折圆角严格匹配五金冷弯加工的工艺参数，避免出现不符合加工逻辑的尖锐直角。压缩弹簧部分采用螺旋扫描特征完成建模，精准设置弹簧的螺距、线径、中径参数，保证弹簧的自由长度与压缩行程匹配插销的活动行程，装配时弹簧嵌套在插销杆中段，两端分别抵靠在基板两侧的定位销套端面上，还原弹簧提供复位弹力的功能结构。尖端插销头部分做了锥面倒角处理，还原实际使用中插销便于对准插入对位孔的导向结构，定位销套与基板采用压装配合的装配关系建模，还原销套对插销杆的径向定位作用，保证插销杆滑动时的同轴度。材质渲染阶段，所有金属构件均采用拉丝不锈钢材质，调整材质的金属度、粗糙度与反射参数，还原不锈钢五金件的哑光金属质感，对弹簧的表面做细微的纹理处理，还原弹簧钢丝冷卷加工后的表面质感，场景采用柔和的影棚布光，通过多角度的光源投射凸显构件的结构轮廓与金属材质的光影层次，避免出现过曝或死黑的渲染区域。设计思路上以实用简洁为核心，省略冗余的装饰结构，所有结构均服务于插销式铰链的快速插拔、自动复位的核心功能，整体结构简单可靠，加工难度低，适用于各类机柜、小型门窗、设备舱门的快装连接场景，建模过程中对所有活动部件做了运动干涉检查，保证插销在全行程滑动过程中不会与基板、销套发生结构干涉，弹簧在最大压缩量下不会出现并圈失效的问题，模型的所有尺寸参数均参考市面通用弹簧插销铰链的实际规格，可直接用于生产参考或结构演示。
