铝制可拆卸式穿轴合页铰链结构设计

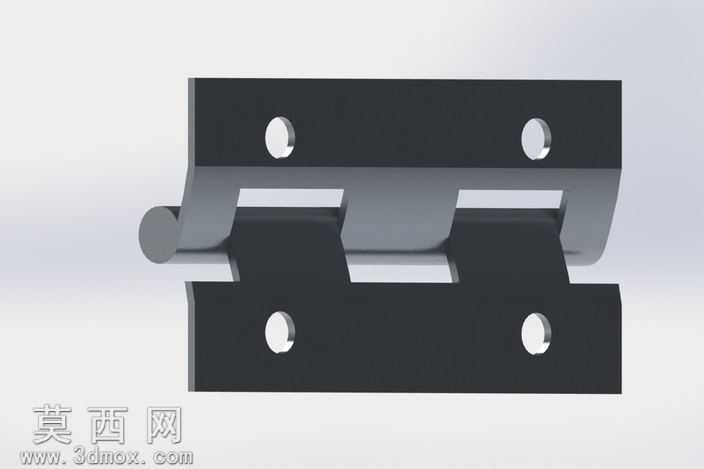

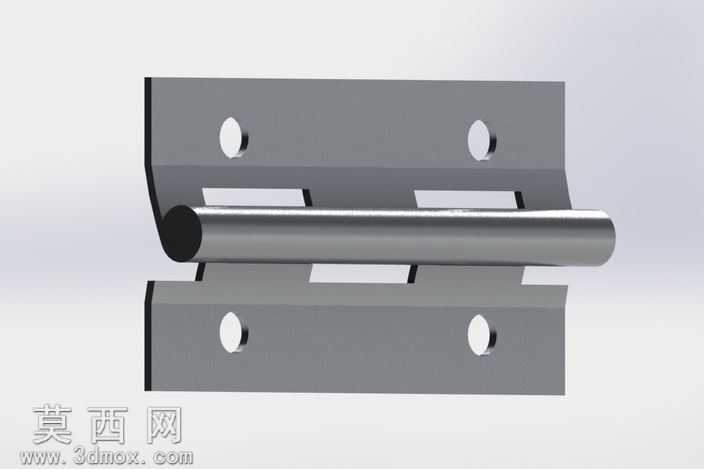

本作品为一款铝制穿轴式铰链三维建模作品，建模过程依托三维参数化设计软件完成，整体采用自顶向下的装配设计思路，先完成整体功能尺寸的框架搭建，再逐一拆分单个零件进行细节建模，最终完成整体装配约束与干涉检查，确保各部件运动无卡顿、无结构干涉。模型整体由上下两片对称的铝制页片与中间的圆柱销轴组成，页片建模时先绘制侧面折弯轮廓草图，通过拉伸特征生成页片基础基体，再对页片边缘做倒圆角处理去除锐边，避免实际使用中划伤安装人员；页片上的安装孔采用异型孔向导特征生成，孔位做沉头处理，可适配沉头螺丝安装，保证安装后螺丝头部不突出页片表面，不影响铰链开合动作。中间销轴采用圆柱拉伸特征生成，销轴与上下页片的轴套部分采用间隙配合的尺寸设计，预留合理的转动间隙，既保证开合转动顺滑，又不会出现径向晃动量过大的问题。材质渲染阶段，铝制页片采用喷砂阳极氧化铝材质，调整材质的粗糙度、金属度参数，还原哑光银灰色的铝件真实质感，表面添加细微的颗粒纹理模拟真实喷砂工艺的表面效果；中间销轴采用抛光不锈钢材质，调高金属反射参数，还原金属销轴光滑亮面的视觉效果，同时添加柔和的环境反射贴图，让金属材质的表现更具真实感。结构设计上，这款铰链采用穿轴式可拆卸结构，抽出中间销轴即可分离上下两个页片，方便后期的安装拆卸与部件更换，页片的折弯角度经过反复校核，保证开合角度满足常规门窗、铝型材框架的连接转动需求，页片上的长槽孔设计可适配一定范围内的安装位置误差，降低现场安装的对位难度。整体建模过程严格遵循机械设计的尺寸规范，所有特征均保留完整的参数化建模历史，可根据实际使用需求调整页片厚度、安装孔间距、销轴直径等核心参数，快速衍生出不同规格的同系列铰链模型，渲染阶段采用三点布光法，主光提供主要照明突出金属质感，辅光弱化暗部死黑，轮廓光勾勒模型边缘轮廓，让模型的结构层次更清晰，完整呈现铰链的结构细节与材质特征。
