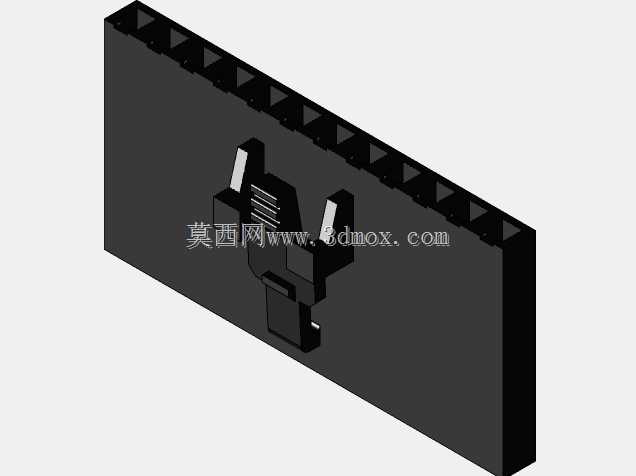

12针脚2.54mm节距连接器外壳结构

这款连接器外壳主要面向板对板、线对板的低压信号传输场景，常见于工业控制板卡、消费电子主板、小型传感模块的电路连接环节，作为针脚的绝缘承载与定位结构，承担着固定插针位置、隔绝相邻针脚短路、为对接端提供导向限位的核心作用，能有效避免插接过程中针脚偏移、弯折导致的接触不良问题。从结构设计来看，外壳整体采用矩形块状构型，侧壁设置有等距排布的针脚定位槽，12个针脚位严格按照2.54mm标准节距排布，适配行业通用的排针排母对接公差，槽位内壁做了微小的导向倒角，在公母端插接时可以自动修正微小的对位偏差，降低装配时的对位难度。外壳的对接端面设置有防呆凸台结构，能从物理层面杜绝反插风险，避免因插反造成的电路短路、器件烧毁问题，侧壁预留的卡扣位可以和对接端的锁扣结构配合，在振动工况下也能保持连接可靠性，不会因为设备运行的震动出现松脱断连。外形尺寸上，整体长度控制在5.55mm，宽度15.24mm，高度方向的尺寸适配常规SMT回流焊的工艺高度要求，安装时不会和板上周边的电容、电阻等低矮器件产生空间干涉，外壳背部的定位柱可以直接插入PCB板对应的定位孔中，过波峰焊或者SMT贴片时不需要额外的治具固定，能提升产线装配效率。设计过程中针对壁厚做了均匀化处理，所有转角位置都设置了工艺圆角，避免注塑成型时出现缩水、缺胶等缺陷，针脚槽的尺寸公差按照精密电子配件的等级管控，保证每一个针脚位的位置度偏差都在允许范围内，和标准排针对接时插拔力控制在合理区间，既不会因为过松导致接触电阻过大，也不会因为插拔力过大造成装配困难。外壳的材质选型适配常规电子连接器的绝缘要求，具备足够的阻燃等级与耐温性能，可以满足常规工业场景-20℃到85℃的工作温度范围，在潮湿、多尘的工况下也能保持稳定的绝缘性能，不会因为环境因素出现绝缘电阻下降的问题。
