直插式HD74LS08P四二输入与门芯片

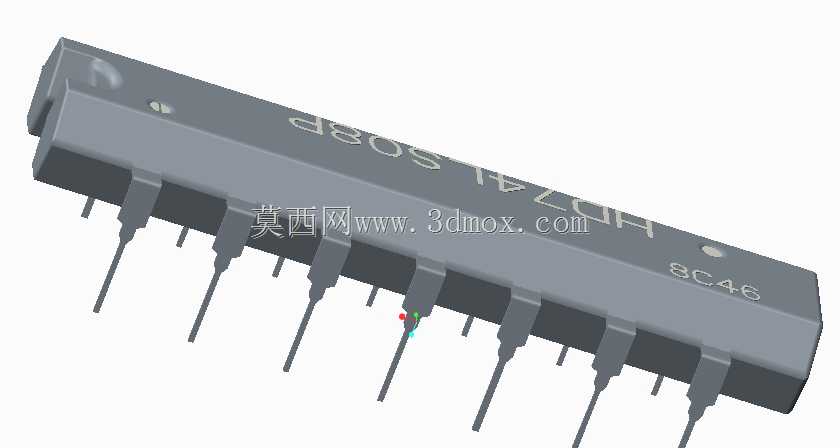

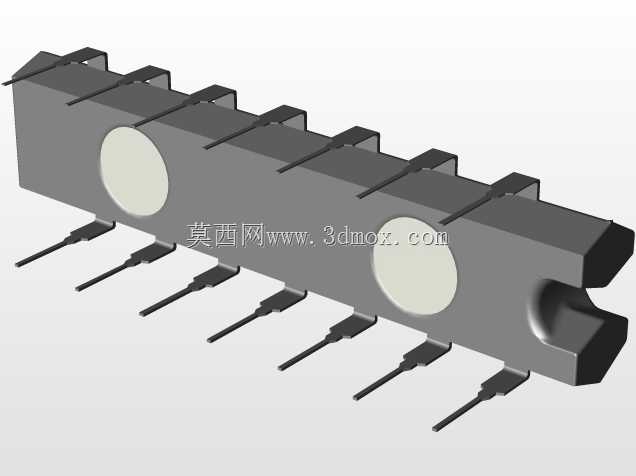

在数字电路设计、工控板卡开发、教学实验平台搭建这类场景里，HD74LS08P是很常用的基础逻辑器件，作为四组二输入与门集成芯片，它的核心作用是完成四路独立的与逻辑运算，每一路都能对两个输入电平做逻辑乘处理，只有当两个输入同时为高电平时，对应输出端才会输出高电平，其余状态下输出低电平，常被用于信号逻辑判断、使能控制、地址译码、组合逻辑搭建等环节，不管是学生做数电实验验证逻辑关系，还是工程师做小型控制板的逻辑链路搭建，或是老款工控设备的板卡维修替换，都能见到这类直插逻辑芯片的身影。这款模型还原的是双列直插DIP-14封装的HD74LS08P外形，建模时首先还原了封装的本体结构：黑色环氧树脂塑封本体的长宽尺寸严格参照器件手册的标称值做了等比例还原，本体表面的印字、定位凹点都做了对应呈现，定位凹点位于本体一端的顶面，是引脚排序的识别标识，靠近凹点的引脚为1脚，沿逆时针方向依次排序，14脚为VCC供电脚，7脚为GND接地脚，其余引脚对应四组与门的输入、输出端，建模时特意区分了引脚的排布间距，相邻引脚的中心距符合标准2.54mm直插封装的规范，引脚伸出本体的长度、引脚的截面尺寸都和实物一致，能直接用于PCB布局的干涉检查、板卡装配的空间验证。做这类电子元器件三维模型的时候，首先要考虑的是装配适配性，直插芯片在焊接到PCB上时，引脚需要穿过PCB的对应过孔，过孔的排布要和引脚位置完全对应，同时芯片本体和PCB表面要预留合理的焊接间隙，本体不能和板上周边的电容、电阻、接插件等器件产生空间干涉，所以模型里的本体厚度、引脚弯折的位置都做了精准还原，能直接导入装配体里做布局校验。另外在做整机的三维布线、结构件设计时，这类板载芯片的高度会影响外壳的内部净空设计，如果外壳内壁和芯片本体的预留间隙不足，装配时就会压到芯片，甚至导致引脚脱焊、本体开裂，所以模型还原了芯片安装后的总高度，方便结构工程师核算外壳的内部空间。从功能特性上来说，HD74LS08P采用LS系列低功耗肖特基工艺，工作电压适配常规5V TTL电平，输入输出电平匹配标准TTL规范，不需要额外的电平转换就能和同系列逻辑器件直接连接，四路独立与门的设计让单颗芯片就能完成四路逻辑运算，能有效减少板卡上的器件数量，缩小PCB占用面积。建模过程中没有做多余的简化，引脚的金属质感、塑封本体的哑光质感都做了对应呈现，既可以用于结构装配验证，也能用于产品展示、教学演示类的三维场景搭建，帮助使用者直观理解直插逻辑芯片的外形结构和安装方式。
