MonoPerc半切式大功率太阳能光伏板结构

　　这款半切式光伏组件的结构设计，核心围绕分布式光伏电站、工商业屋顶发电、户用离网储能系统、光伏水泵配套供电等场景的实际需求展开，区别于传统整片电池组件，半切结构通过降低单串电池的工作电流，有效减少组件内部的线损，在相同辐照条件下能提升约2%-3%的发电效率，同时在局部遮挡场景下，半切结构的热斑效应影响范围更小，能降低组件局部过热带来的性能衰减与安全隐患。从结构设计逻辑来看，组件采用常规的钢化玻璃封装、EVA胶膜层压、铝合金边框加固的层压结构，电池片采用MonoPerc单晶硅perc工艺的半切电池，排版上采用上下两组电池串对称排布，中间预留汇流带的焊接空间，汇流条的走线避开电池片的主栅线受力区域，减少层压过程中电池片隐裂的概率。

　　边框的安装孔位按照行业通用的压块安装、螺栓固定两种方式预留，横向与纵向的安装孔间距适配市面上主流的光伏支架导轨规格，组件的整体厚度控制在常规35mm边框的标准尺寸范围内，能兼容现有光伏支架的夹持厚度要求，不需要额外定制配套的压块配件。在实际工程应用中，这类540W/535W功率档位的组件，单块组件的开路电压、工作电流参数适配主流的组串式逆变器MPPT电压范围，组串设计时可以按照不同地区的低温环境电压上限，灵活调整单串的组件数量，不需要额外增加适配的电气配件。

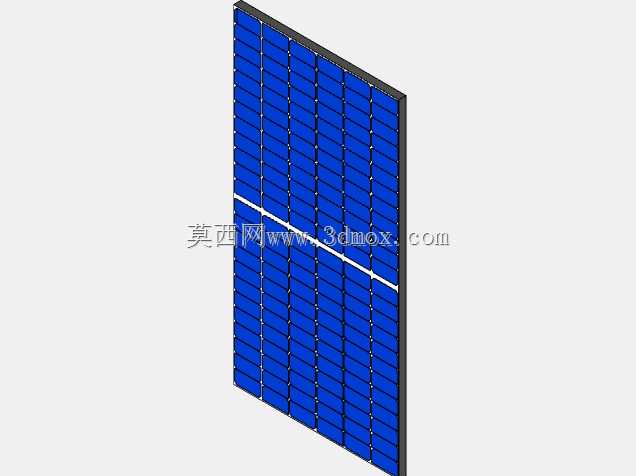

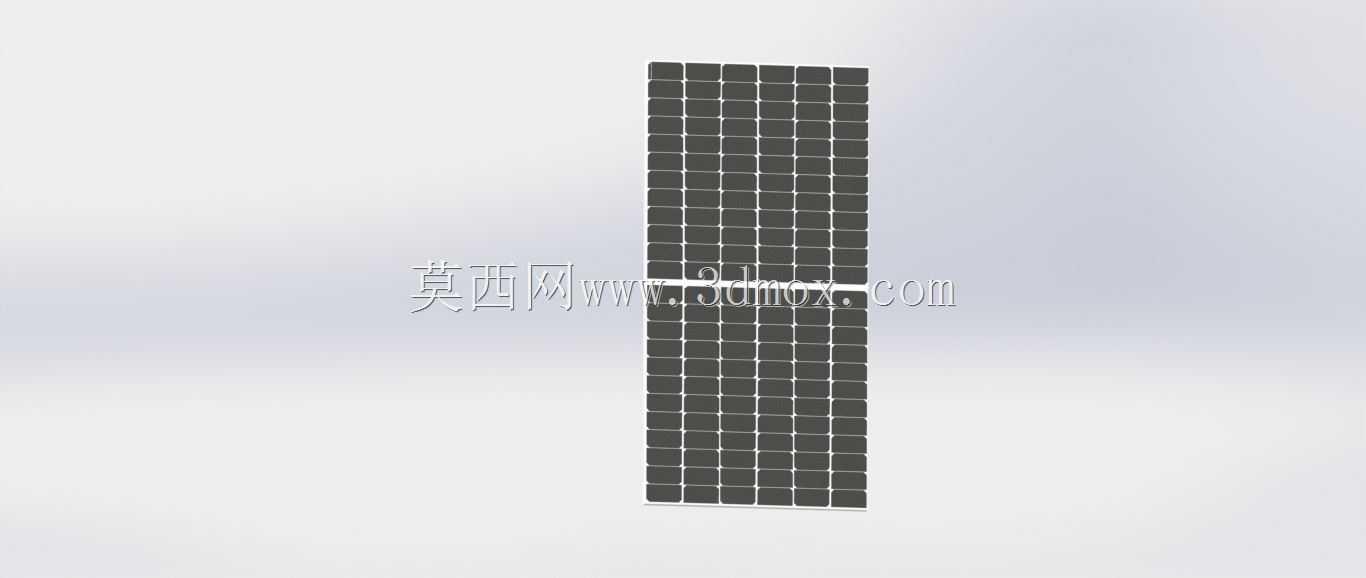

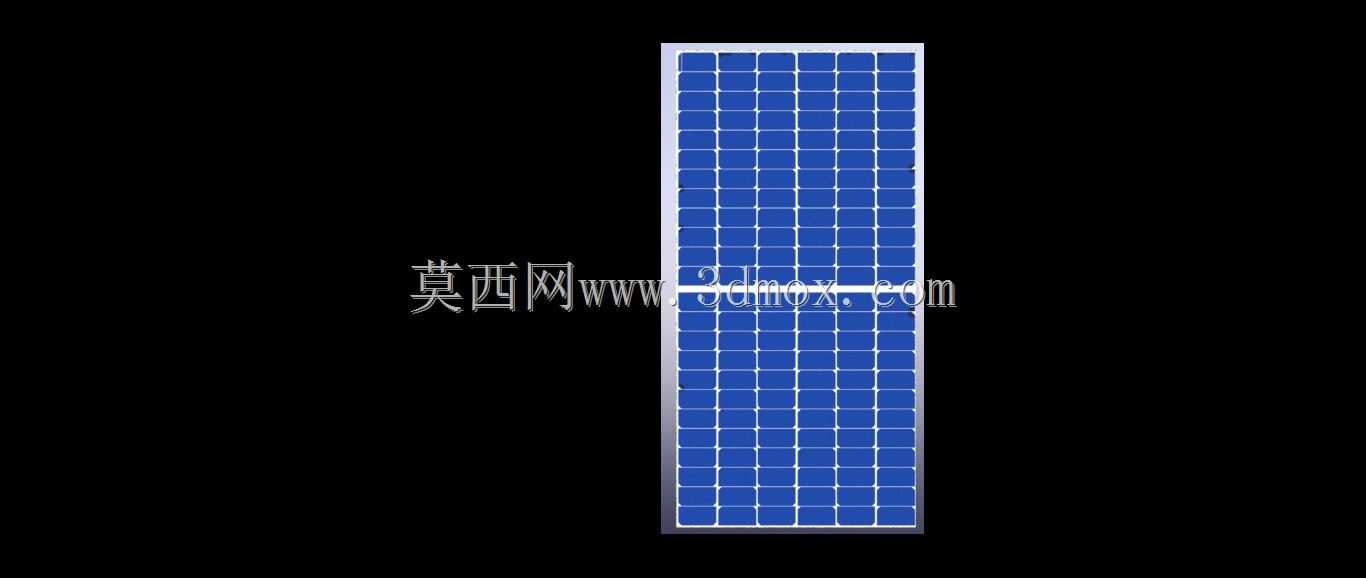

　　组件背面的接线盒采用旁路二极管设计，三个旁路二极管分别对应三分之一的电池串区域，当某一区域出现遮挡时，对应的二极管导通，将该区域的电池串旁路，避免整串组件失效，同时接线盒的出线端采用标准MC4接头，能直接和市面上通用的光伏线缆接头对接，减少现场施工的接线工序。从建模的细节处理来看，模型还原了电池片的主栅线、细栅线的排布结构，边框的倒角、排水孔、安装孔的位置都按照实际产品的尺寸比例还原，层压件的玻璃表面、边框的阳极氧化表面质感都做了对应呈现，能直接用于光伏电站的排布仿真、支架受力校核、BIPV建筑一体化的效果展示场景。

　　在安装边界方面，组件的长边、短边尺寸符合大尺寸硅片组件的通用规格，安装时的最小倾斜角度、最大载荷参数都按照行业通用标准预留设计余量，能满足大部分地区的风雪载荷要求，不需要额外做结构加固。在功能特性上，半切结构的组件弱光响应性能更好，在清晨、傍晚、阴天等低辐照条件下，比传统整片电池组件的启动发电阈值更低，能拉长单日的有效发电时长，对于光照资源一般的三类地区，实际发电量提升效果比一类高辐照地区更为明显。建模过程中，对电池串的排布间隙、汇流带的弯折弧度、边框的卡槽结构都做了精细化处理，没有做过度的简化，能直接导出工程图用于配套结构的适配设计，比如光伏清扫机器人的轨道适配、组件清洗设备的尺寸匹配、BIPV系统的防水压条设计等场景，都可以直接调用该模型做干涉检查与装配验证。
