谷物深层干燥设备结构设计方案

在粮食与经济作物产后处理环节，干燥工序是决定物料存储周期、品质稳定性的核心步骤，这套塔式深层干燥设备的三维结构设计，完全围绕规模化农产品加工场景的连续作业需求搭建。设备采用立式多层塔式布局，主体框架采用型钢焊接成型，外部围护结构采用耐高温防腐板材拼接，整体安装边界需预留上部进料输送、下部出料输送的对接空间，侧面需留出通风管道、热风发生装置的接驳位置，设备周边需预留不小于1.2米的检修通道，满足日常运维、部件更换的操作空间需求。

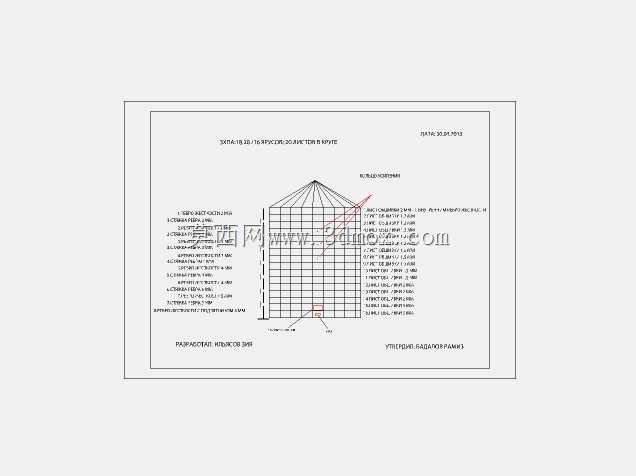

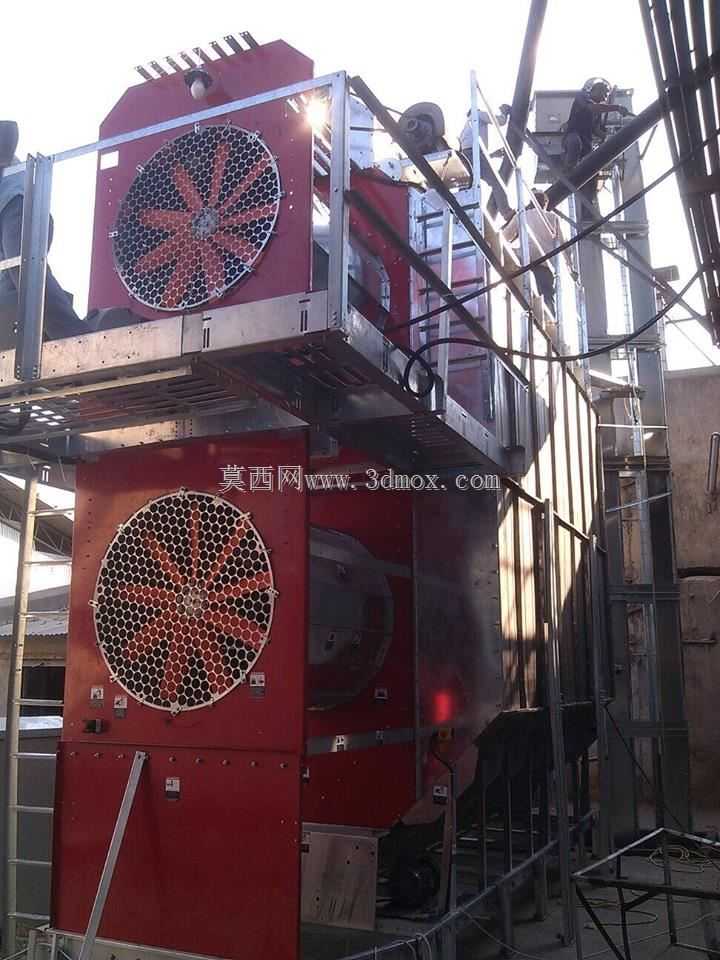

从功能逻辑上看，设备采用深层穿流干燥的核心原理，区别于浅层平铺干燥的低效模式，物料依靠自重从顶部进料口逐层下落，过程中与侧向通入的热风充分接触，热风穿过料层时带走物料内部的游离水分，每层干燥段配置独立的匀风结构，避免出现局部风量过大导致的物料过干、或者风量不足导致的干燥不均问题。设备正面配置的大直径轴流通风单元，采用放射状导流格栅设计，既可以保障进风、排风的通流面积，又能阻挡大体积杂物进入风道内部，格栅的栅条间距根据不同处理物料的粒径做了适配调整，处理玉米、小麦等大颗粒谷物时采用宽间距栅条，处理开心果、鹰嘴豆、扁豆等小粒径坚果杂豆时可更换窄间距格栅组件，避免物料漏入风道。

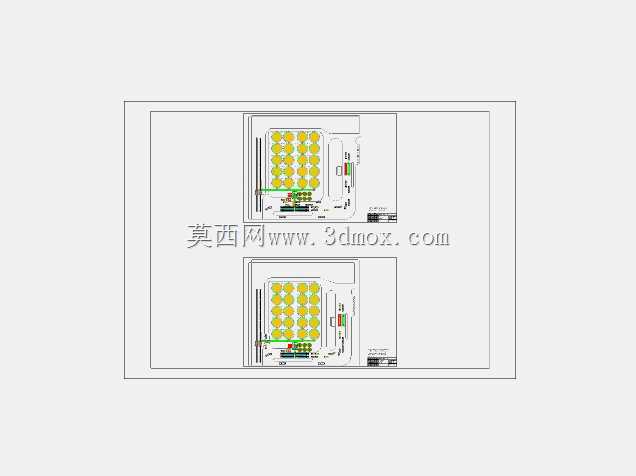

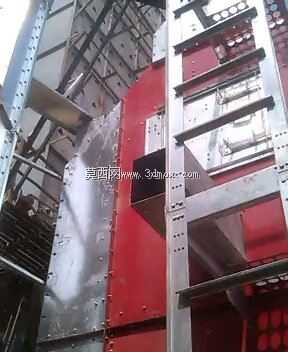

设计过程中重点考量了不同物料的干燥工艺差异，设备内部的料层厚度、物料停留时间均可通过调整排料机构的运行频率实现适配，针对高水分谷物可延长物料在干燥段的停留时长，针对表皮较薄的坚果类物料则可降低热风温度、加快排料速度，避免物料表皮开裂、品质受损。侧面的操作平台采用防滑花纹钢板铺设，护栏高度符合工业安全防护标准，平台位置对应每层风道的检修口，运维人员可直接在平台上完成风道清理、风门调整、传感器校准等操作，无需搭建额外登高设施。设备下部设置锥形集料斗，集料斗的倾斜角度大于物料的自然休止角，避免物料在斗壁粘结残留，排料口采用均匀出料结构，保障出料过程连续稳定，可直接对接后续的输送、仓储工序。

整套结构的受力点均做了加强处理，主体框架的立柱、横梁根据满载料重、风载、设备自重做了载荷校核，避免长期运行过程中出现结构变形，风道内部做了圆弧过渡处理，降低风阻损耗，提升热风利用效率，减少不必要的能源消耗。
