便携式RFID射频识别阅读器外观结构设计

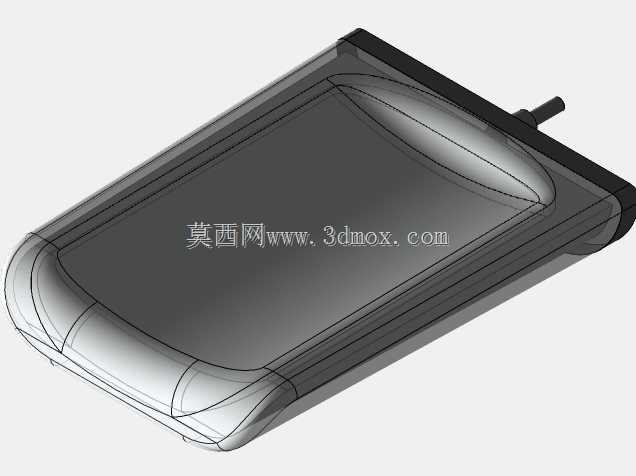

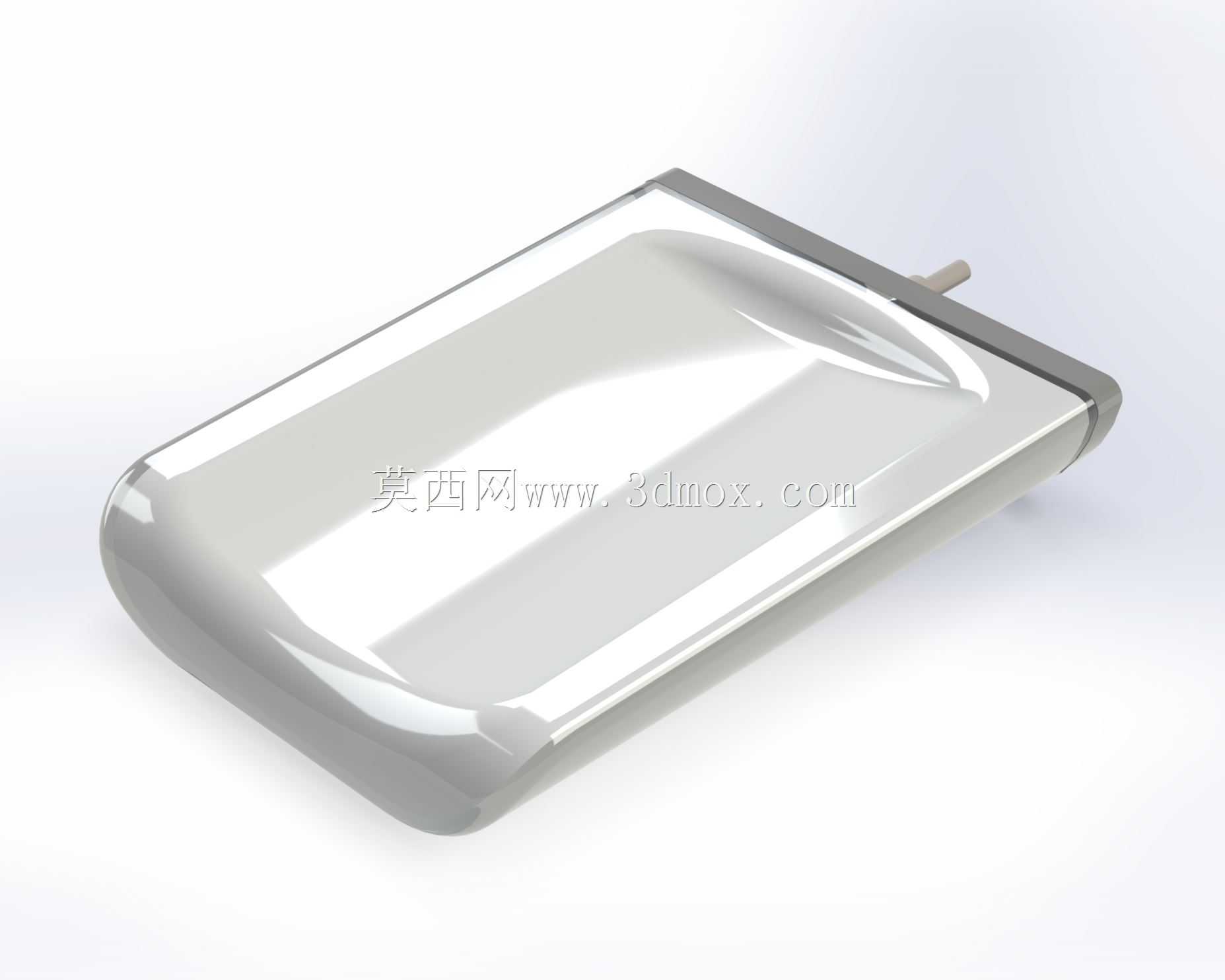

这款RFID阅读器的结构设计，首先围绕现场高频次手持作业的使用需求展开，外壳采用大弧度圆角过渡的一体化壳体方案，整机无尖锐棱角，避免长时间握持时硌手，也能在设备意外跌落时分散冲击力，降低壳体开裂、内部元器件移位的风险。从实际应用场景来看，这类设备常部署在仓储出入库盘点、生产工位物料溯源、零售门店商品核验、门禁身份识别等场景，需要操作人员长时间单手握持操作，因此壳体侧面做了微弧收腰处理，贴合成年人手掌自然握持的曲线，整机厚度控制在单手握持可完全包覆的范围，长时间作业不易产生手部疲劳。设备前端伸出的射频天线接头，做了阶梯式的限位结构，安装时可直接卡入壳体预设的安装槽，配合内部的定位柱完成固定，不需要额外打胶即可保证接头与壳体的同轴度，避免日常插拔过程中接头松动导致的射频信号传输损耗。壳体表面采用高光免喷涂的工艺设计，建模时预留了均匀的壁厚，整体壁厚保持在2mm左右，既满足壳体结构强度要求，也避免注塑成型时出现缩痕、翘曲等缺陷，壳体内部预留了射频模块、主控电路板、供电单元的分层安装位，各个安装位之间设置了隔离筋，既可以增强壳体整体刚性，也能避免不同模块之间的信号干扰。设备的安装边界设计充分考虑了配套配件的适配性，底部预留了标准挂绳孔位，可搭配腕带使用防止作业时设备滑落，背部预留了可选配的背夹安装槽，可夹在工装腰带、口袋上解放双手。从功能实现的结构匹配来看，天线区域对应的壳体位置做了壁厚减薄处理，减少壳体材质对射频信号的屏蔽，保证信号读取的灵敏度，同时在天线模块周围设计了一圈密封胶圈的安装槽，可满足日常泼溅、粉尘环境下的防护需求，适配仓储、车间等复杂作业环境。建模过程中对壳体的合模线做了隐藏式设计，将合模线设置在侧面弧度的切线位置，日常握持时不会感受到合模线的凸起，提升握持触感，同时也减少后续外观处理的工序。设备整体没有多余的外置凸起结构，所有接口都做了内凹式设计，避免日常使用过程中接口被磕碰损坏，按键区域预留了统一的硅胶按键安装位，按键与壳体之间的间隙控制在0.15mm，既保证按键按压的顺畅度，也能避免灰尘、水渍从间隙进入设备内部。
