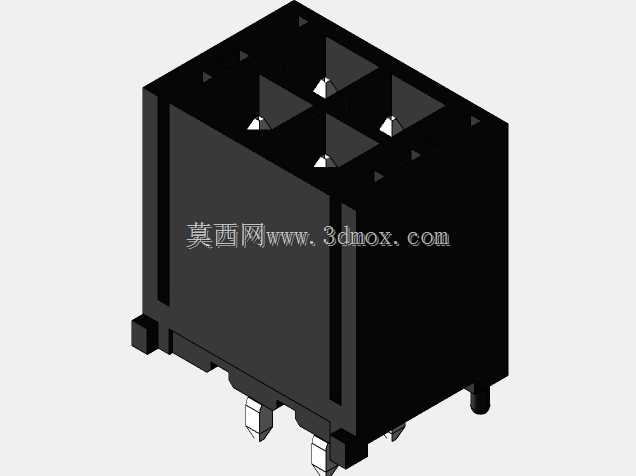

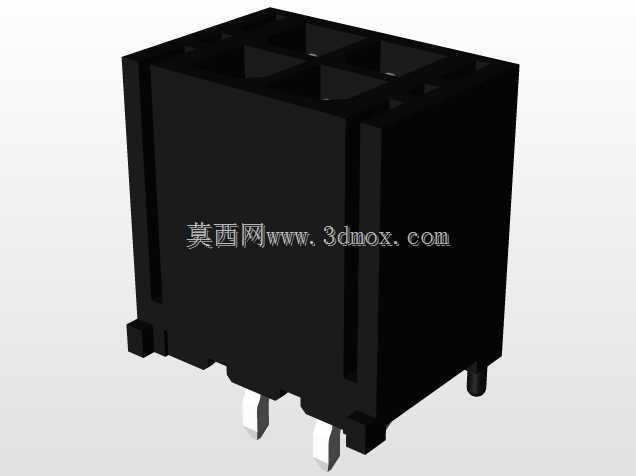

4销3mm节距THT直插式针座连接器

这款板端直插针座主要面向PCB板内电源、信号的分线连接场景，常见于工业控制板卡、电源模块、伺服驱动板的板载接线工位，用来实现板上电路与外部线束的可靠导通，替代传统飞线焊接的接线方式，大幅提升批量生产时的装配效率，也降低后期运维的接线故障排查难度。设计阶段优先考虑波峰焊工艺的适配性，底部插针采用标准THT直插结构，插针伸出长度匹配常规1.6-2.0mm厚度PCB的焊盘设计，过波峰焊时焊锡可沿插针充分浸润焊盘，避免虚焊、漏焊问题；插针排布严格遵循3mm节距规范，四枚信号销的位置公差控制在±0.05mm以内，适配对应公端接插件的插拔对位需求，不会出现插针错位导致的插装卡滞、接触不良问题。外形尺寸上本体长度7.36mm、宽度9.9mm、高度9.7mm，属于紧凑型板载接插件，本体采用黑色耐高温工程塑料注塑成型，可承受波峰焊阶段260℃以内的短时高温冲击，不会出现壳体变形、插针移位问题；本体侧面设置有导向限位筋，公端插接时可沿筋位滑入，避免反插损坏插针，同时提升插接后的保持力，常规工况下不会因设备振动出现松脱。安装边界方面，PCB布局时需在针座本体周边预留至少1mm的避让空间，避免周边过高元器件干涉接插件插拔操作；底部插针的焊盘直径建议设置为1.2mm，焊盘间距与针座节距保持一致，布线时需注意大电流通路的走线宽度匹配针座载流能力，信号通路可按常规信号线宽布线。本体顶部的四个空腔对应四枚插针的插接导向位，空腔内壁做了微小倒角处理，公端插片插入时可自动导正，即使存在微小对位偏差也能顺利插合，适合自动化产线的机械手自动插接作业，降低人工插接的对位成本。底部除信号插针外还设置有一枚塑料定位柱，插装到PCB对应定位孔后可提前固定针座位置，过波峰焊时不会因锡流冲击出现位置偏移，进一步提升焊接良率。
