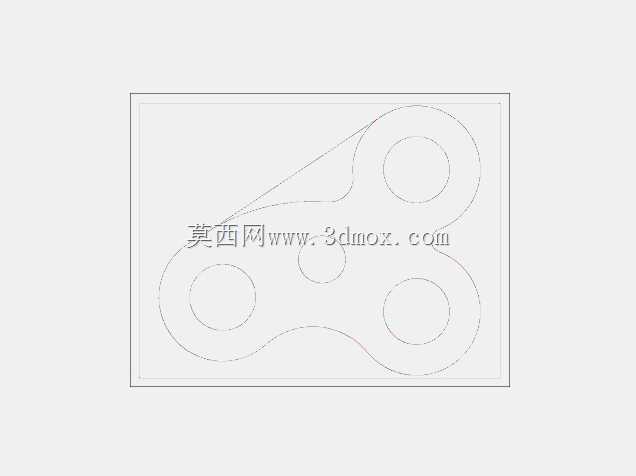

多安装孔异形连接板二维工程设计图

这类异形多孔连接板在轻工输送设备、小型工装夹具的机架拼接环节应用十分普遍，不同于常规矩形安装板，其轮廓随相邻部件的避让需求做了多段圆弧过渡设计，能在有限的安装空间内同时完成三个点位的部件对接，减少额外转接件的使用，降低整体装配累计误差。从轮廓设计逻辑来看，板件外边缘的三段大圆弧分别对应三个外接部件的安装避让半径，避免装配时板件边缘与相邻部件的圆角结构发生干涉，中间的小圆孔为定位销孔，加工时优先完成该孔的钻削，后续所有轮廓铣削、其余安装孔加工都以该孔作为定位基准，能有效控制各孔位的位置度公差，保证批量加工时的尺寸一致性。三个均布的大圆孔为螺栓过孔，孔径比配套螺栓公称直径大0.2mm，既可以补偿焊接机架带来的微小位置偏差，也能在装配时提供小幅调整余量，适配不同批次机架的安装误差。板件的整体厚度可根据实际承载需求选取，常规轻载工况下选用3mm厚度的Q235钢板即可满足使用要求，重载场景下可更换为5mm厚度的45号钢并做表面发黑处理，提升防锈能力与结构强度。安装边界方面，板件最外侧轮廓的最大外接矩形尺寸可根据配套设备的安装空间调整，设计时需保证三个安装孔的中心距与对接部件的孔位完全匹配，外轮廓的圆弧过渡处需做R2的倒角处理，避免锐边划伤操作人员或线缆。实际建模过程中，先绘制中心定位孔，再依次确定三个大安装孔的中心位置，随后通过相切约束连接各段外轮廓圆弧，保证整条轮廓线顺滑无拐点，避免加工时刀具进给速度突变导致的加工振纹。这类板件通常采用激光切割一次成型，加工效率高，断面质量好，无需后续额外的铣边工序，能有效控制加工成本，在小型自动化设备的辅助安装结构中应用十分广泛，可作为传感器安装支架、气动元件转接板、轻型导轨的固定连接板使用，适配多种不同的装配场景。
