台式电动砂轮机结构剖视三维设计

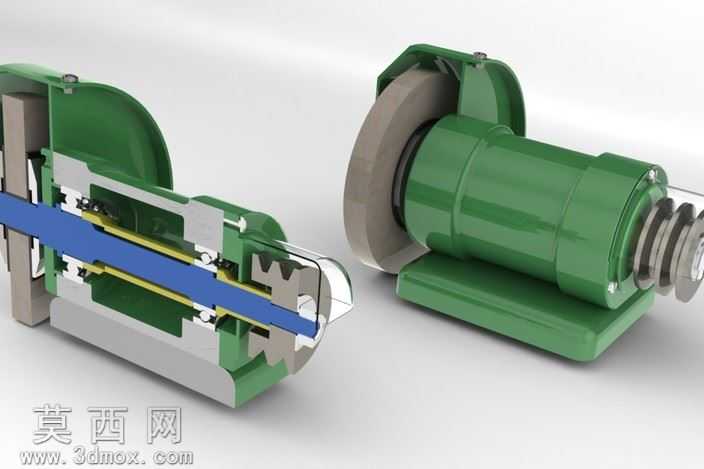

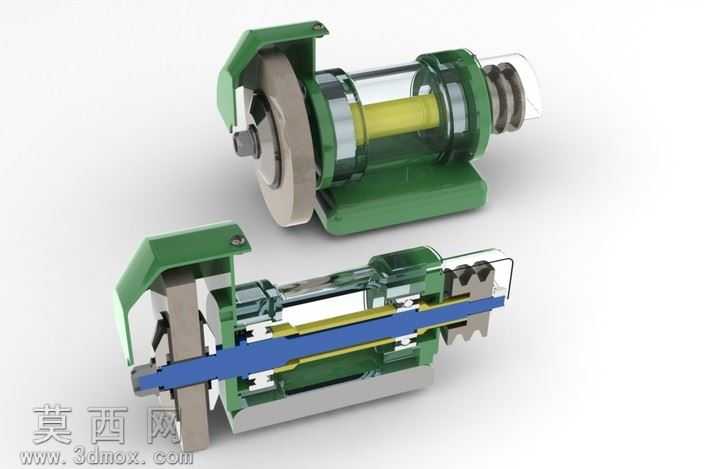

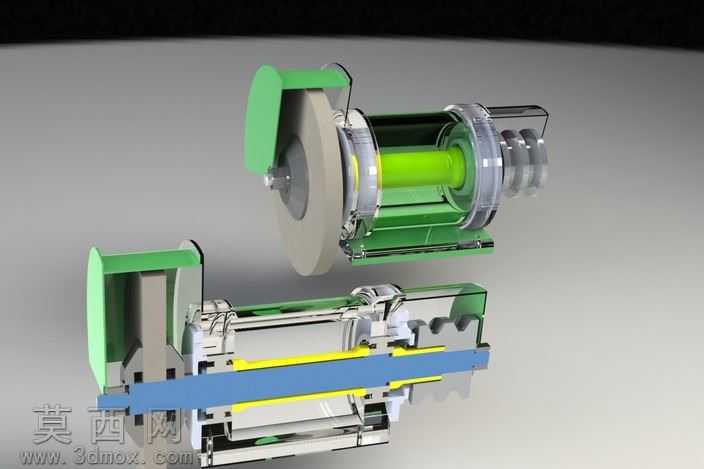

本作品为台式电动砂轮机的三维建模成果，同时完成了整机外观与内部剖视结构的同步设计，完整还原了设备的真实形态与内部传动逻辑。建模过程中首先对砂轮机的整体尺寸进行比例校准，以实际工业用台式砂轮机的尺寸参数为参考，先搭建底座、机身壳体、砂轮防护罩的基础曲面轮廓，对外露的绿色机壳采用圆角过渡处理，还原铸件外壳的厚重质感，同时对砂轮安装位、皮带轮传动仓的位置进行精准定位，保证各部件的装配公差符合实际生产要求。在内部结构建模阶段，采用剖视视角对设备内部的传动组件进行逐一还原：贯穿机身的主轴采用高精度圆柱特征建模，轴上的轴承安装位、砂轮锁紧位、皮带轮配合位都做了对应的台阶结构设计，还原真实轴类零件的加工特征；内部的定子、转子绕组部分采用分层建模方式，通过不同色彩的材质区分铁芯与绕组结构，清晰展示电机的动力输出核心；两端的轴承组件还原了内圈、外圈、滚动体的完整结构，同时对轴承端盖、密封件的细节进行了补充，完整呈现主轴的支撑结构。材质渲染阶段，对外露的绿色机壳赋予磨砂铸铁喷塑材质，调整粗糙度参数还原工业设备外壳的哑光质感；砂轮部分采用棕刚玉磨具材质，通过颗粒纹理贴图还原砂轮表面的粗糙磨削面；内部剖视展示的主轴赋予金属镀铬材质，传动皮带采用深蓝色橡胶材质，绕组部分采用铜色金属与绝缘漆材质区分，不同部件的材质差异清晰，既保证外观渲染的真实感，也让剖视结构的层级关系一目了然。设计过程中重点考虑了结构的合理性：砂轮外侧的防护罩采用半包围结构设计，预留了足够的磨削操作空间同时保证防护覆盖范围，底座的安装孔位、机身的散热槽结构都做了细节还原，皮带传动仓的位置做了透明视窗设计，方便直观展示皮带与带轮的传动配合关系，整体模型既可以作为电动工具结构教学的演示素材，也可作为同类产品设计改型的参考基础，完整呈现了台式电动砂轮机从动力输入到磨削输出的全部结构逻辑。
