碳纤维材质数控X轴移动桥架结构

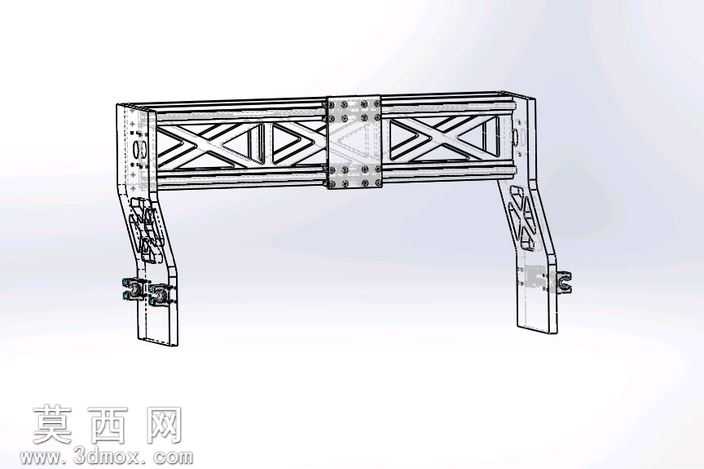

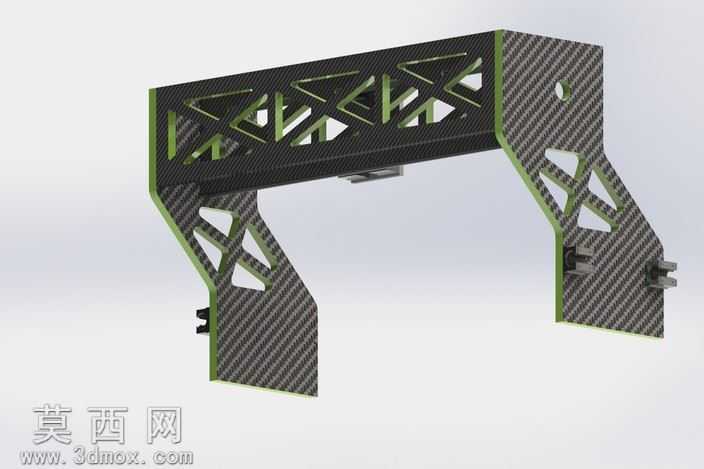

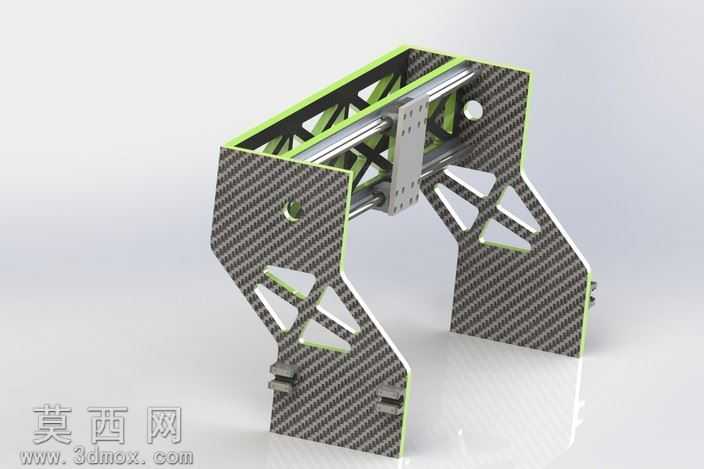

本作品为数控机床配套的X轴移动桥架三维建模成果，建模阶段围绕设备改装升级的核心需求展开，首先完成整体结构的参数化草绘，明确桥架的跨距、安装基准面、直线导轨装配位、滑座行程范围等核心尺寸，针对原有设备刚性冗余、移动负载过大的问题，确定采用轻量化结构设计思路。建模过程中对桥架两侧的支撑立板做了拓扑优化设计，在保证结构刚性的前提下开设多组异形减重孔，大幅削减非受力区域的材料冗余；桥架主体框架采用桁架式内部支撑结构，替代传统实心板材结构，在不降低整体抗扭、抗弯性能的基础上进一步降低结构自重，适配高速移动场景下的动态响应需求。材质渲染阶段，主体板材部分还原了18毫米厚中密度纤维板与环氧、碳纤维复合层压的材质效果，清晰呈现碳纤维表面的斜纹编织纹理，边缘处做了封边处理的材质区分，还原层压板的真实层叠结构；直线导轨部分采用金属镀铬材质渲染，还原光轴的高光金属质感，滑动安装座做了阳极氧化银灰色金属材质处理，表面的安装孔位、紧固螺丝细节均做了精细化建模，还原真实装配关系。结构设计上，桥架两侧支撑脚预留了与设备基座的安装定位槽，可实现快速定位装配，中间的导轨安装面做了平面度基准设计，保证两根平行导轨的同轴度与平行度精度，滑座部分预留了加工主轴的安装接口，可适配不同规格的加工执行组件。整体建模过程严格遵循机械设计的装配逻辑，所有配合面均预留合理的装配公差，渲染阶段采用柔光工作室环境，突出碳纤维材质的纹理细节与金属部件的质感对比，完整呈现轻量化数控桥架的设计效果，可直接用于数控设备改装的结构验证、装配模拟与加工出图参考。
