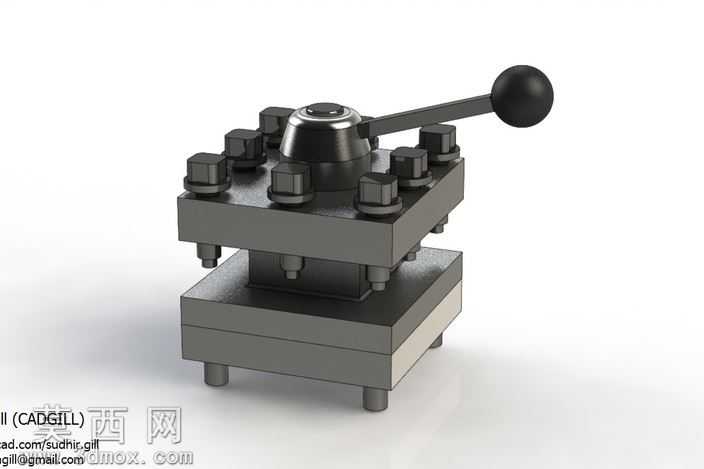

车床手动立式四工位刀架结构模型

本模型为车床配套的手动立式四工位刀架三维建模作品，整体采用自底向上的装配建模思路完成，先逐一构建所有单个零件再完成配合约束，完整还原了普通卧式车床方刀架的全部结构细节。建模过程中严格遵循机械加工零件的实际尺寸比例，对刀架底座、定齿盘、动齿盘、方刀台、锁紧机构、操作手柄、压紧螺栓、定位销等核心零件均做了精细化建模，其中六角压紧螺栓的头部倒角、螺纹收尾细节，操作手柄末端的防滑球形握把，齿盘端面的端面齿啮合结构，刀架定位销的锥面导向结构都做了准确还原，没有做过度的几何简化。材质渲染阶段，针对不同零件的实际加工材质做了区分：刀架主体的方刀台、底座采用铸铁材质，赋予哑光深灰铸铁质感，还原铸件表面的细微磨砂纹理；操作手柄杆、锁紧压盖采用中碳钢调质材质，赋予略带金属反光的深灰钢质质感；手柄末端的握把采用黑色酚醛塑料材质，赋予半哑光的黑色塑胶质感；所有紧固螺栓、定位销采用表面发黑处理的碳钢材质，赋予低反光的深黑金属质感；底座底部的支撑垫脚采用硬质合金材质，赋予高硬度的亮灰色金属质感。结构设计上完整还原了手动刀架的工作逻辑：扳动操作手柄可带动内部凸轮机构完成齿盘脱开、刀台转位、齿盘重新啮合锁紧的整套动作，四个工位可同时装夹四把不同的车削刀具，通过端面齿盘的啮合保证转位后的重复定位精度，顶部的均布压紧螺栓用于锁紧装入刀台的刀具，底部的定位结构用于将整个刀架固定在车床中拖板上。建模时对所有配合面做了公差模拟，比如齿盘的啮合面、刀台与底座的回转配合面都预留了合理的装配间隙，既保证结构运动逻辑通顺，也符合实际机械装配的工艺要求，整体模型结构完整，细节丰富，可作为机床部件教学、刀架结构原理演示的参考模型使用。
