炼油厂RFCC装置催化剂冷却器结构设计

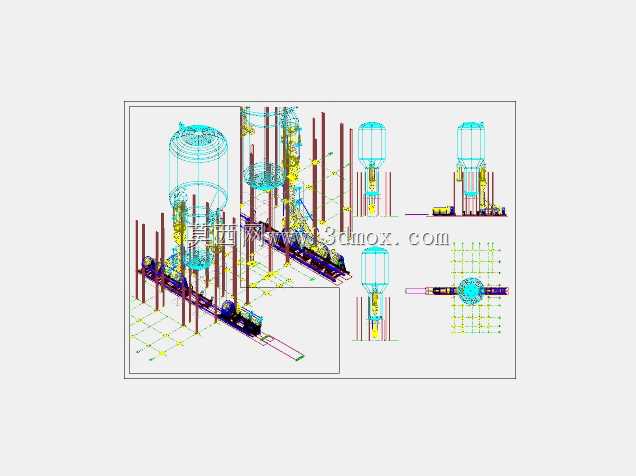

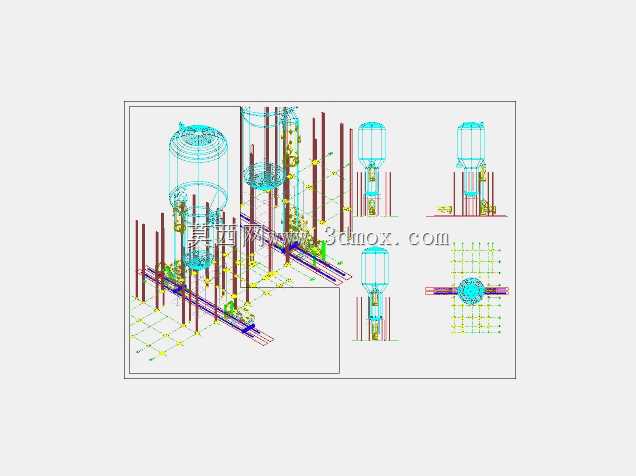

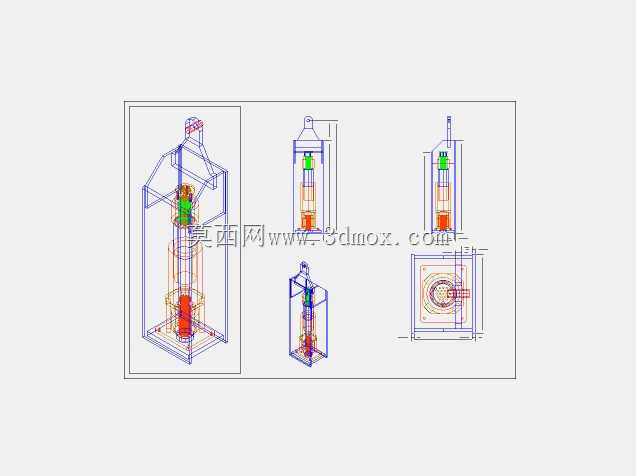

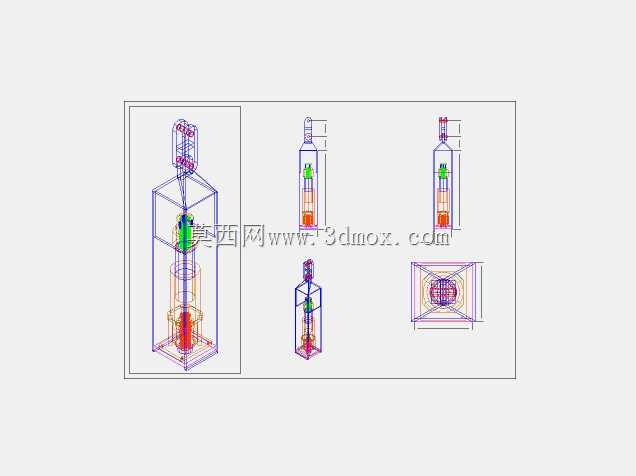

在重油催化裂化装置的运行体系里，催化剂冷却器是衔接再生器与后续反应工段的核心静设备，直接决定了整套装置的热平衡稳定性与催化剂循环效率。这套三维结构完整还原了大型炼化基地RFCC单元的催化剂冷却器成套布置，从工程落地的视角看，建模时优先考虑了现场安装的检修空间预留，所有立式冷却器筒体的支腿标高、相邻设备的净距都匹配石化装置管廊的常规排布逻辑，侧面的工艺管线走向完全顺着管架层的敷设路径设计，避免了现场施工时出现管线碰撞、支吊架无处生根的问题。设备本身的核心功能是将再生后携带高位热量的高温催化剂，通过内置的取热构件将温度降至工艺要求的区间，避免高温催化剂进入后续工段引发过度热裂化、设备超温损坏等问题，建模时特意还原了筒体内部的取热管束排布、催化剂进出口的导流结构，以及外部的松动风、流化风管线接口位置，能直观看到不同口径管线对应的工艺介质流向，方便结构设计人员核对接口方位与操作平台的匹配度。从安装边界来看，整套设备组的占地尺寸适配常规炼化装置的框架预留空间，最高处的筒体顶部标高满足安全阀、放空阀的安装检修高度要求，底部的卸料口位置预留了催化剂收集罐的安装空间，相邻设备之间的连接斜管角度完全符合催化剂自流的输送角度要求，不会出现催化剂架桥、堵塞的工况。设计思路上没有做多余的结构简化，连平台扶梯的踏步间距、护栏高度都按照石化行业安全规范做了还原，管线上的阀门、法兰位置也对应了日常操作的可达性要求，操作人员站在每层平台上都能顺利操作对应位置的阀门，不需要额外增设临时操作平台。对于从事石化设备设计、装置改造的工程人员来说，这套结构可以直接作为同类型装置布置的参考，核对不同工况下催化剂冷却器的管口方位、管线排布逻辑，避免在初步设计阶段出现空间冲突、工艺路径不合理的问题，也能帮助新入行的设计人员快速理解RFCC装置中催化剂循环取热工段的设备排布逻辑，掌握静设备与工艺管线协同布置的核心要点，理解不同标高下设备与管廊、框架的衔接方式，减少实际项目中设计变更的概率。
