双接口锥斗式过滤分离装置结构设计

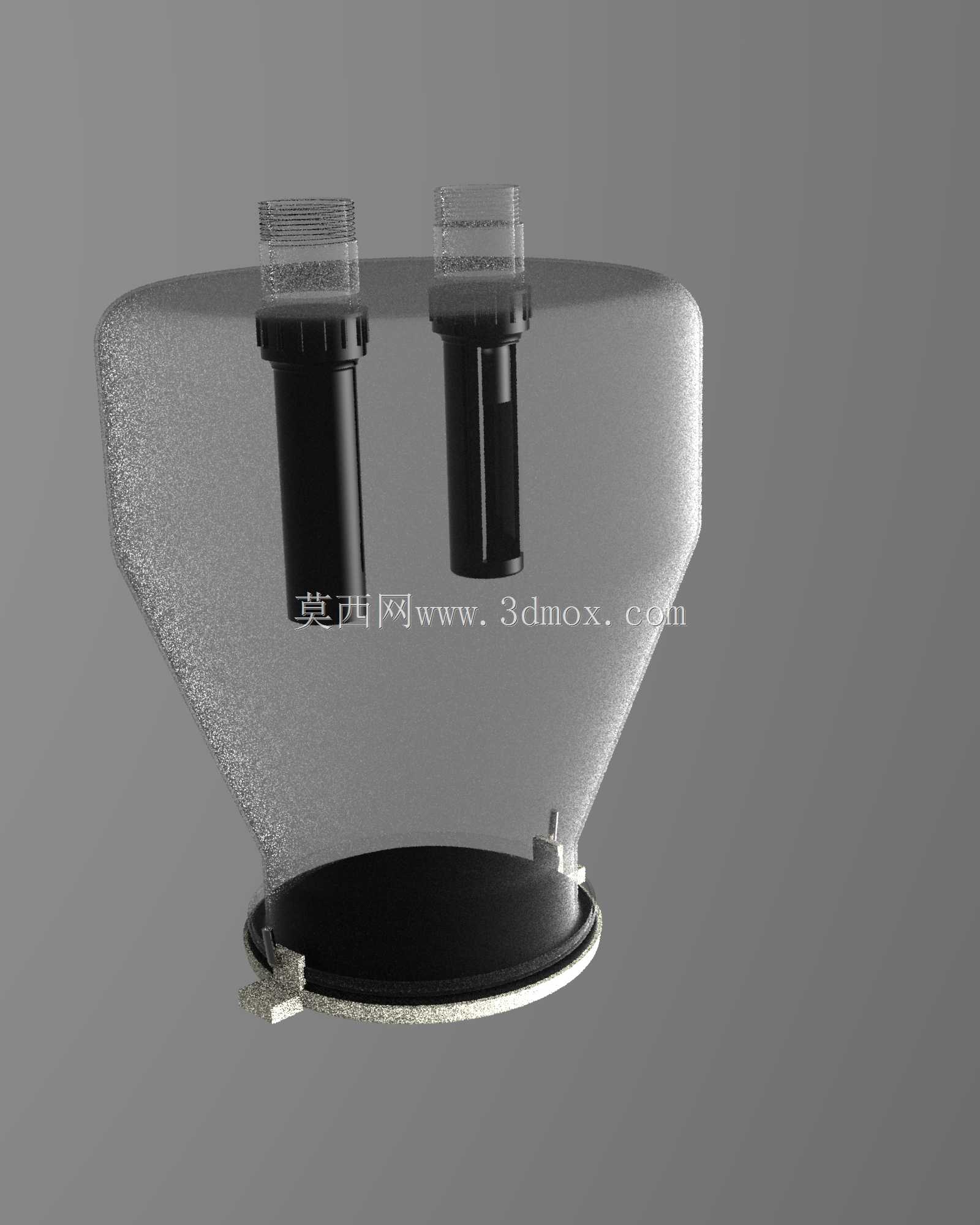

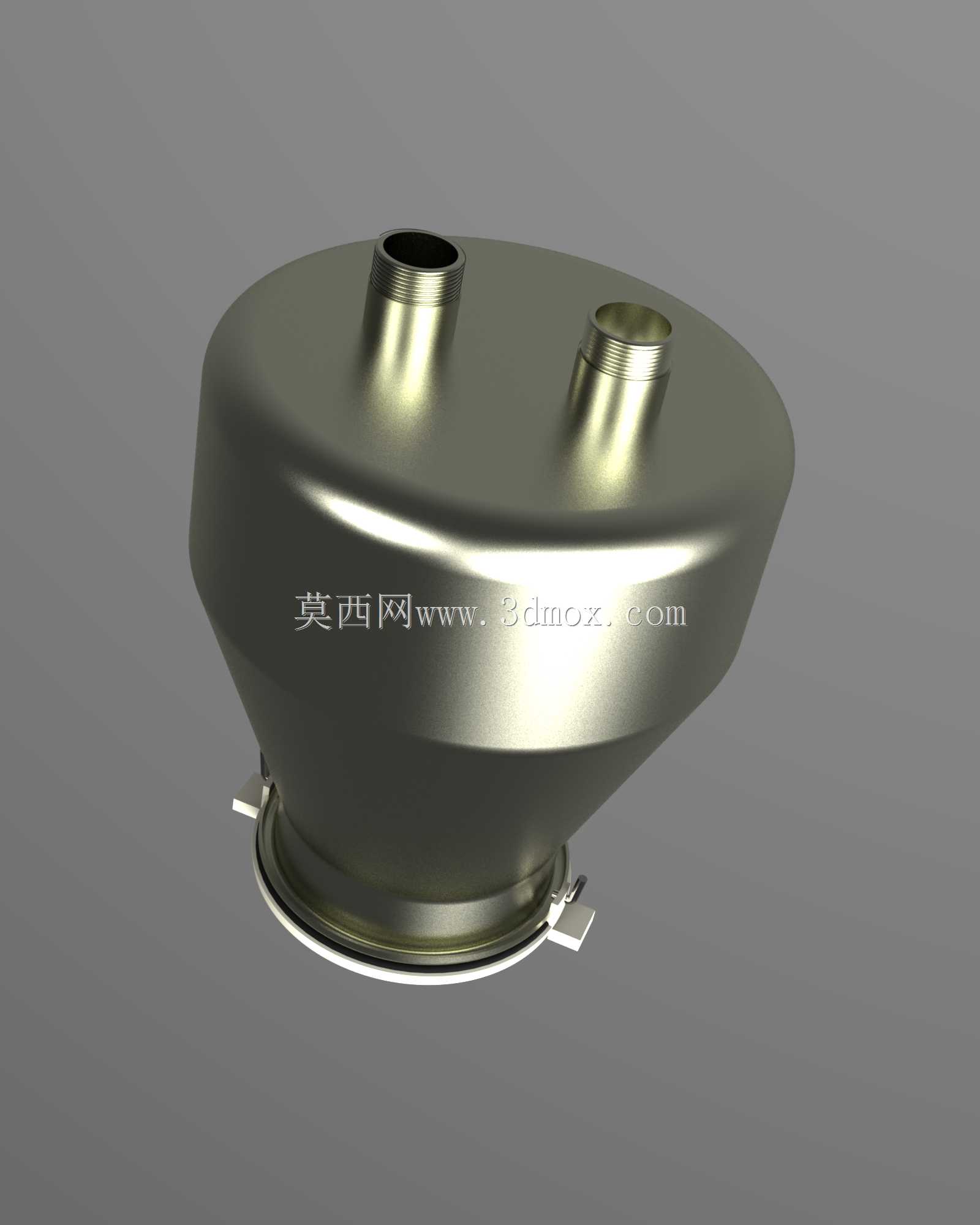

该过滤装置主要应用于工业流体管路的杂质截留场景，常见于循环水系统、液压供油回路、小型化工料液输送环节，安装在管路中后可在流体通过时拦截粒径大于设计阈值的固体颗粒，避免下游精密阀件、泵体流道被杂质卡滞或磨损。从结构布局来看，主体采用上宽下窄的锥斗形腔体设计，这种构型并非随意选择，而是考虑到过滤过程中截留的杂质会在重力作用下沿锥面自然滑落至底部集污区域，无需额外设置刮除机构就能减少滤材表面的杂质堆积，延长连续工作时长，降低拆洗频率。腔体顶部设置两个平行布置的立式接口，接口外侧带防滑滚花结构，方便现场操作人员徒手完成管路对接或者滤筒更换操作，无需额外借助管钳类工具，适配快装式管路的运维需求。底部采用带快装卡扣的法兰式连接结构，卡扣沿法兰周向均匀分布，安装时只需将卡扣对准配套基座的卡槽旋转卡合即可完成固定，无需逐个拧紧紧固件，能大幅缩短现场安装和拆洗排污的作业时间，法兰接触面预留了密封件安装槽，可嵌入橡胶密封圈保证腔体工作时的密封性，避免流体泄漏。设计阶段首先确定的是进出口的通径参数，两个顶部接口的通径一致，可根据实际管路需求选择作为进液口或者出液口，适配不同流向的安装场景，无需额外调整安装方向。腔体的锥角经过反复校核，角度过小会导致整体高度过高，占用过多垂直安装空间，角度过大则会导致内壁杂质滑落不畅，容易在锥面中段形成积料搭桥，最终选定的锥角兼顾了安装空间限制和杂质自滑落的需求。腔体内部可适配对应精度的过滤滤芯，滤芯从顶部接口处装入，直接延伸至腔体中段位置，流体从其中一个接口进入腔体后，穿过滤芯完成杂质截留，洁净流体从另一个接口流出，被拦截的杂质在重力和流体冲力作用下下落至底部集污腔，定期打开底部快装结构即可排出积存的杂质。安装边界方面，该装置整体为轴对称结构，安装时只需保证底部法兰与基座同轴，顶部接口对接管路后无额外偏载即可，垂直安装为推荐方式，可最大化发挥锥面的导污作用，若受安装空间限制需要倾斜安装，倾斜角度不宜超过15度，避免杂质在单侧锥面堆积影响过滤效果。装置的外部轮廓无突出的尖锐结构，所有边角都做了圆弧过渡处理，避免现场安装运维时磕碰划伤，整体结构无复杂异形曲面，加工时可采用板材焊接或者一体注塑成型，加工难度低，适合批量生产。
