笔记本内置六针板对板连接插头结构

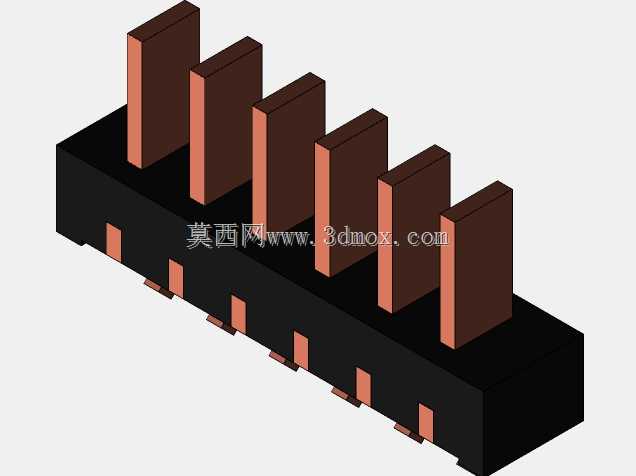

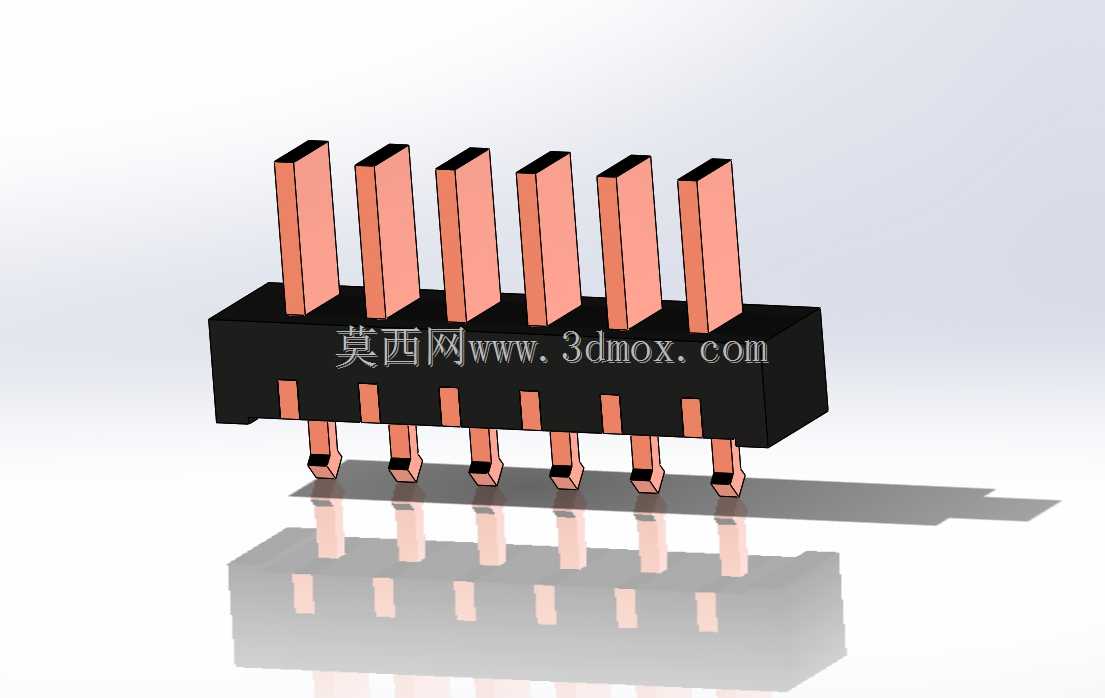

这款六针连接插头主要应用在轻薄型笔记本电脑的内部板间连接场景，多数承担主板与侧边IO小板、电池采样板或者小型功能扩展模块之间的信号与小电流传输任务，区别于大电流供电接插件，这类针式插头更侧重信号传输的稳定性与安装后的抗振表现。从结构设计来看，整体采用黑色耐高温绝缘基座作为主体承载结构，六根直立式铜质插针沿基座长度方向等距排布，插针侧面做了防退卡扣结构，压入基座后不会出现轴向窜动，基座底部对应每根插针的位置都延伸出表贴式焊接引脚，引脚端部做了预上锡处理，适配SMT回流焊工艺，不需要额外的波峰焊工序就能完成板端固定。基座两侧预留了0.8mm的安装定位凸台，对应PCB板上的定位孔设计，过炉焊接前可以先通过凸台完成插件预固定，避免焊接过程中出现偏移导致的虚焊、连焊问题。设计阶段特意控制了整体的安装高度，直立插针顶端距离PCB板面的高度控制在6.2mm以内，适配笔记本内部局促的堆叠空间，不会和上方的屏蔽罩、结构骨架产生干涉，基座的宽度方向尺寸控制在4.5mm，相邻板卡之间预留2mm间隙就能完成插接装配。插针的接触端采用了微凸点设计，和对端插座对接时能保证足够的接触正压力，即使笔记本出现日常携带的跌落、振动工况，也不会出现接触瞬断的问题，绝缘基座选用的是耐260℃高温的LCP材质，过回流焊时不会出现基座变形、插针移位的问题，基座底部和PCB接触的位置做了微凸的支撑筋，焊接时焊锡不会顺着基座缝隙爬到插针接触段，避免长期使用后出现接触电阻变大的问题。这类接插件在选型时除了关注针脚数量，还要重点核对安装边界尺寸，尤其是插针的间距、底部焊盘的排布位置，一旦尺寸出现偏差，不仅无法完成装配，还可能在焊接后出现针脚错位导致的功能故障，建模过程中特意还原了插针的倒角细节、基座的脱模斜度，完全匹配实际量产零件的结构特征，可直接用于笔记本内部结构堆叠的干涉检查、装配模拟环节。
