环形边框曲面异形支撑连接结构

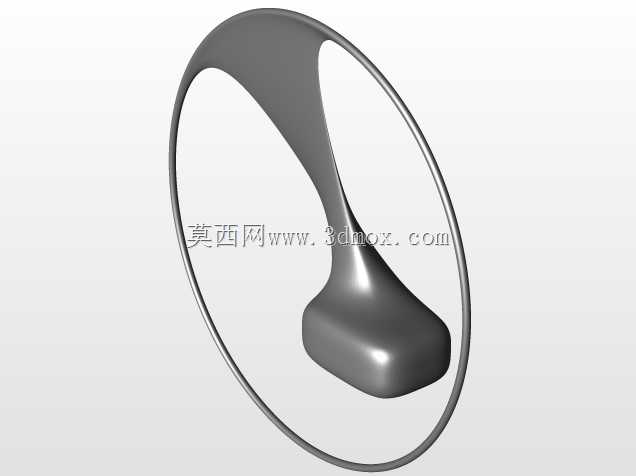

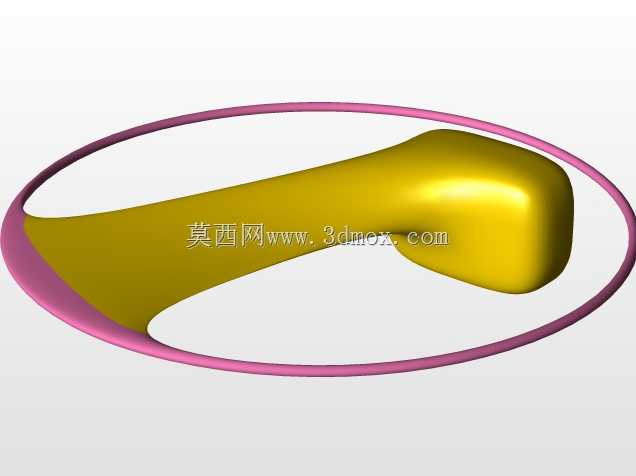

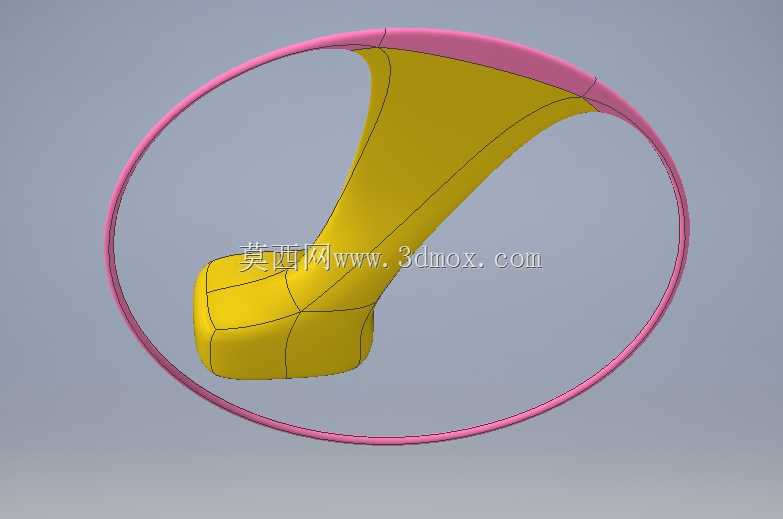

该结构的设计初衷是解决环形安装边界下的非对称载荷承载需求，在实际工程场景中，这类结构常应用于需要在圆形开口区域完成单侧支撑的设备内部，比如小型流体设备的内部导流支撑、环形视窗的内侧承托构件、或是小型穿戴设备的环形骨架内部支撑件。从结构形态来看，外侧为闭合的环形边框，可直接嵌入对应尺寸的圆形安装槽内，边框的截面厚度均匀，在安装时可通过边框周圈的贴合面完成定位，不需要额外设计复杂的定位凸台，适配圆形安装位的快速装配需求。内侧的支撑部分采用渐变曲面造型，从环形边框的一侧平滑过渡到另一侧的块状安装端，曲面的曲率变化经过多次调整，既保证了结构整体的受力传递路径连续，避免应力集中在曲面与边框的衔接位置，也尽可能减少了材料的冗余使用，在满足承载要求的前提下控制整体重量。块状安装端的表面做了分块式的曲面加强设计，表面的棱线并非装饰用途，而是对应内部的应力传递路径，将安装端承受的载荷均匀分散到相连的曲面上，避免局部载荷过大导致结构变形。在设计过程中，首先确定外侧环形边框的尺寸边界，保证其能够适配常规的圆形安装开口，之后根据承载端的载荷方向，逐步调整内侧支撑曲面的走向，让曲面的法向尽可能与主载荷方向形成合理的夹角，减少结构承受的弯折力矩。安装时，外侧环形边框与安装基座的圆形槽位配合，可采用粘接、卡接或是周圈点胶的方式完成固定，内侧的块状安装端可用于固定小型功能元件，比如传感器、导流片或是小型装饰件，曲面部分在承担支撑作用的同时，也能对通过环形区域的流体形成平滑的导流效果，避免直角结构带来的流体紊流问题。这类结构在建模过程中需要重点关注曲面与环形边框的衔接连续性，保证衔接位置没有曲率突变，否则在承受交变载荷时容易在衔接处产生疲劳裂纹，同时块状安装端的安装平面需要保证足够的平面度，确保后续安装的元件能够平稳贴合，不会出现安装倾斜的问题。整体结构没有多余的冗余特征，所有曲面造型都服务于受力传递与安装需求，既满足了圆形安装边界下的支撑功能，也通过流畅的曲面设计减少了不必要的材料消耗，适合采用3D打印或是注塑工艺进行小批量生产，在小型设备的内部支撑场景中具备较好的适配性。
