CA6140车床活动尾座斜向支撑结构件

　　在普通卧式车床的长轴类零件加工场景里，尾座部件的活动支撑结构直接决定了大悬伸加工状态下的工件刚性，本次涉及的斜向支撑构件，是CA6140车床活动尾座在5号工位调整时的核心传力零件。日常车间加工长度超过床身最大回转直径3倍的轴类工件时，尾座套筒伸出量超过额定行程的三分之二后，套筒自身的挠度会让顶尖顶紧力出现径向分力波动，轻则导致加工表面出现规律性振纹，重则会让顶尖与工件中心孔出现偏磨，这个斜向支撑件的作用，就是在尾座活动体滑移到对应工位后，填充尾座活动体与床身导轨面之间的斜向间隙，把尾座承受的切削径向力直接传导到床身导轨的基准面上，避免尾座体在大切削力下出现侧翻趋势。

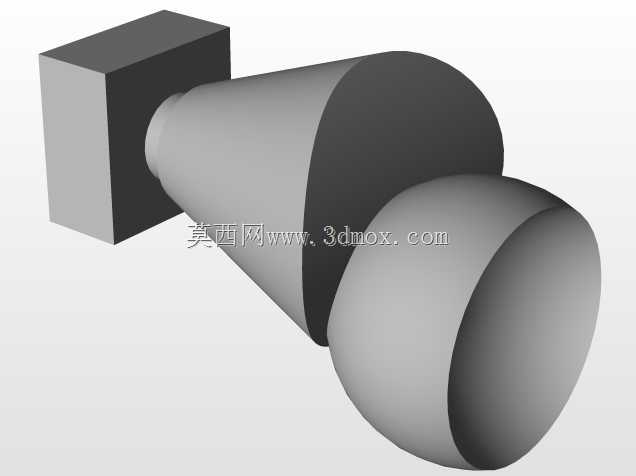

　　从结构设计逻辑来看，这个构件没有采用常规的等截面支撑块形式，下部是与尾座活动体安装槽匹配的梯形定位基座，基座的两个垂直侧面分别贴合尾座活动体的安装定位面，配合间隙控制在0.02mm以内，保证支撑力传递时没有空行程；上部的斜向锥柱结构，锥度与尾座体上的斜向导向孔完全匹配，锥面的接触面积通过建模时的公差带约束，保证装配后接触斑点沿锥面母线分布均匀，不会出现局部应力集中。很多新手工程师在做这类支撑件建模时，容易把锥柱与基座的衔接处做成直角过渡，实际上在大切削力的反复冲击下，直角位置会出现应力集中导致的疲劳裂纹，所以这个结构在衔接位置做了R3的圆弧过渡，同时锥柱的顶端做了1mm的平端面处理，避免装配时锥面顶端与导向孔底部出现硬接触，影响锥面的配合精度。

　　从安装边界尺寸来看，下部梯形基座的总宽度与尾座活动体的安装槽宽度一致，安装后基座底面与尾座活动体的安装面完全贴合，不需要额外加调整垫片；斜向锥柱的轴线与尾座套筒轴线的夹角为18度，这个角度是经过切削力分解计算得出的，既能保证径向切削力的垂直分力直接传导到床身导轨，又不会因为角度过大导致尾座滑移时出现卡滞。锥柱的伸出长度根据尾座在5号工位的调整行程设计，最大伸出量时锥柱与导向孔的配合长度不小于锥柱总长度的三分之二，保证支撑刚性足够。在实际建模过程中，需要注意锥面的拔模方向与尾座调整时的滑移方向一致，避免装配时出现干涉，同时基座上的两个安装孔位置要与尾座活动体上的螺纹孔完全对中，孔位公差控制在±0.05mm以内，保证安装时不需要额外修配。

　　在实际车间应用中，这类支撑件属于车床尾座的易损配件，长期使用后锥面会因为反复的挤压出现磨损，导致支撑间隙变大，所以建模时要考虑备件的互换性，所有配合尺寸的公差带都要按照原厂配件的精度要求设定，不需要做非标的尺寸改动。很多维修场景下，操作工为了消除间隙会在支撑面垫铜皮，反而会导致支撑力的传导方向出现偏移，所以这个结构的建模精度直接决定了备件替换后的使用效果，尤其是锥面的轮廓度误差，要控制在0.015mm以内，保证替换后不需要刮研就能达到原厂的配合精度。另外在建模时，要注意构件的整体重心落在梯形基座的支撑范围内，避免尾座调整时构件因为重心偏移出现卡滞，锥柱的表面粗糙度要求在建模时也要通过特征标注体现，配合面的粗糙度要达到Ra1.6，非配合面达到Ra3.2即可，不需要过高的加工精度造成成本浪费。
