列车承载壳体剖视结构三维数模

　　这套数模围绕轨道车辆走行与车体连接区域的一类承载壳体展开，建模时没有停留在外观包覆层面，而是通过剖切方式把内部腔体、壁厚过渡、端部圆弧和安装孔位同时表达出来，便于结构工程师在方案阶段判断零件的可制造性与装配边界。壳体主体采用长筒形与端部箱形支座结合的形态：前段为近似圆柱的封闭腔，用于容纳轴系、缓冲件或管线；后段向上形成半圆弧罩壳，侧面保留开口，既避让相邻部件运动轨迹，也为检修、穿线和紧固件操作留出空间。

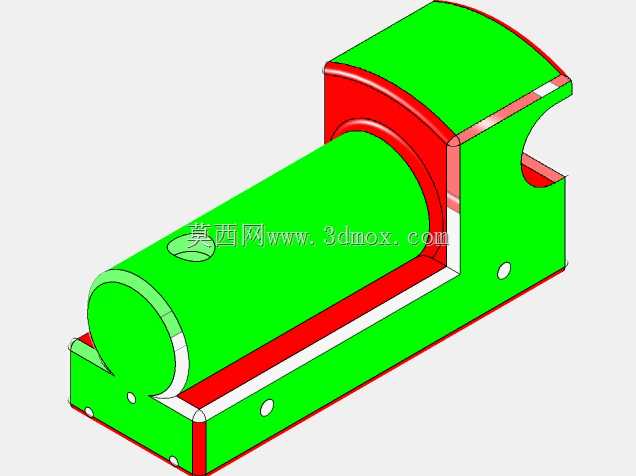

　　从实际应用看，这类零件常见于列车转向架附近的支承、防护或牵引辅助装置，工作中要承受车体传递下来的垂向载荷，同时承受启动、制动和曲线通过时产生的纵向、横向冲击。外形上，圆筒段能够分散弯矩，减少尖角应力集中；后部立板与底板形成L形承力框架，把局部载荷传导到安装基面。数模中绿色区域表示外部实体轮廓，红色区域对应剖切后露出的内壁和断面，可以直接观察壁厚是否均匀、筋板是否连续，以及孔边到壁边的距离是否满足加工和强度要求。

　　设计思路上，腔体并非简单等厚拉伸。端部圆弧罩壳与圆筒相接处采用曲面过渡，避免两块板件在交线位置形成突兀折角；底板沿长度方向布置多个通孔，孔位靠近侧壁但保留足够边距，适合使用螺栓把壳体固定到车架或工装平台。侧面小孔可作为定位销孔、润滑孔或线缆固定孔，具体功能在整车设计中需结合相邻总成确定。圆筒上方的小椭圆凸台带有局部加厚特征，能够为附件安装提供平整贴合面，也能降低薄壁区域直接攻丝或压装衬套时的变形风险。

　　安装边界需要重点控制总长、总宽和总高三个方向。圆筒外径决定了与外部护罩、管线夹箍的最小间隙；后部圆弧罩壳的半径和高度决定上方部件的下沉空间；底板宽度与孔间距则决定与车架支座的互换性。若用于焊接结构，底板、立板和圆弧罩之间应预留坡口和焊接收缩量；若改为铸件，则需在内外壁转角处增加拔模斜度和圆角，避免厚大断面集中导致缩松。数模当前把内腔做成连续平滑曲面，有利于后续抽取中面进行有限元分析，也便于在轻量化阶段对低应力区进行壁厚削减。

　　在装配关系上，壳体前端圆形端面可与端盖、轴承座或密封件配合，后端开口则朝向维护空间。开口边缘的折边相当于局部加强筋，能够提高薄板或薄壁铸件的抗扭刚度；底板下方应保持平面度，否则螺栓预紧后会使圆筒轴线偏斜，进而影响内部轴系对中。对于需要频繁拆装的部位，孔位周围可增加沉台或衬套，避免反复紧固造成基面压溃。

　　建模过程中，曲面与实体特征的衔接是关键。圆筒、罩壳和侧板若分别建模后强行合并，容易在交线处产生碎面或非流形边；较合理的方式是先建立整体外形控制骨架，再通过拉伸、旋转和扫略形成主体，最后用切除命令完成剖切窗口和安装孔。这样得到的数模不仅视觉上清晰，也能在工程图中直接生成剖面视图，标注壁厚、孔径、孔距和圆弧半径。

　　从教学和方案评审角度看，剖视表达比单纯渲染外形更有价值。它能让设计者同时看到外部安装关系与内部可用空间，检查管线弯曲半径、内部件拆装路径以及维护工具是否能够进入。对于轨道交通装备而言，这类壳体往往不追求复杂机构，而强调可靠承载、长期抗疲劳、便于制造和少维护；数模中连续的承力路径、明确的孔位和开放的检修口，正是围绕这些要求展开的结构表达。
