三方互锁木质榫卯拼接结构

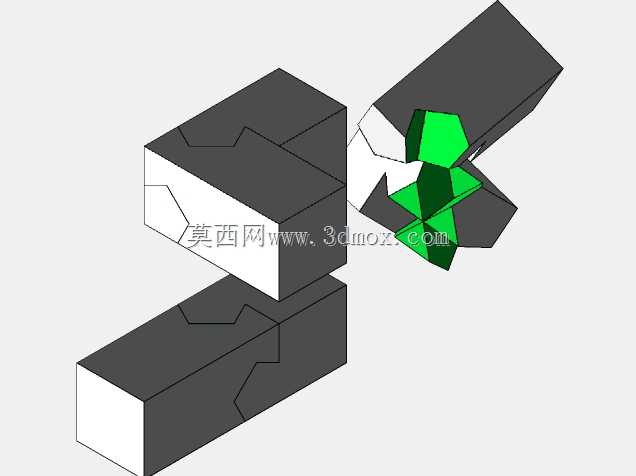

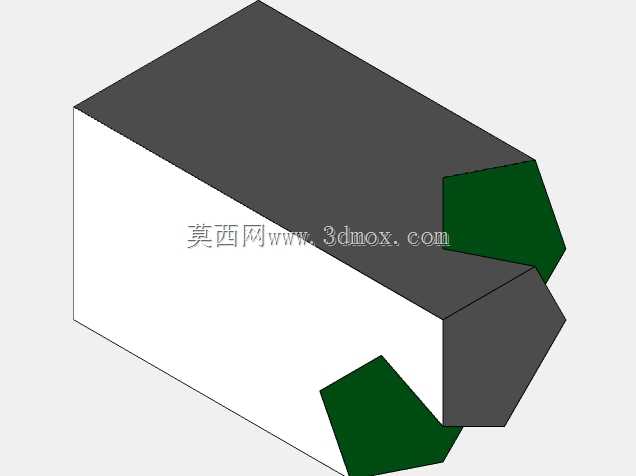

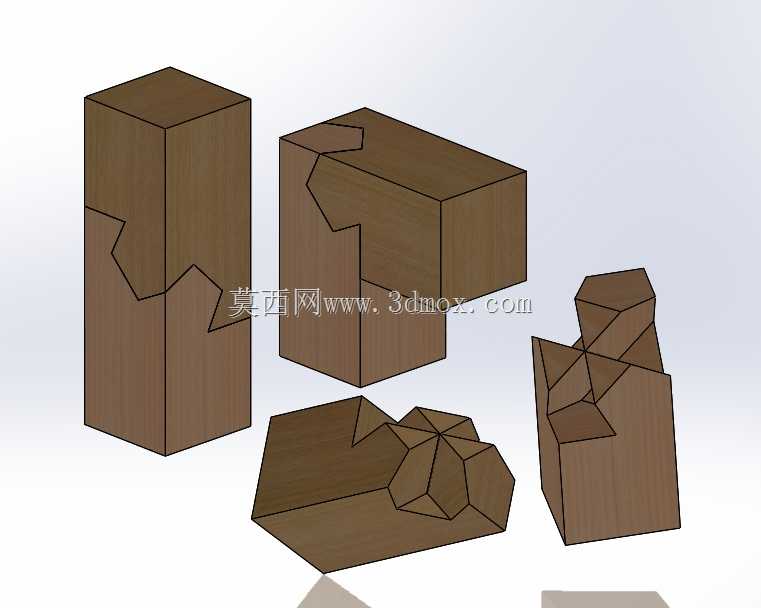

这套三方互锁木质接合结构，脱胎于传统细木作的精密榫卯工艺，核心是通过三个独立构件的异形咬合面，实现无紧固件的稳固拼接，在文创教具、高端木艺摆件、可拆卸木质展具领域有明确的应用场景。不同于常见的两方直榫、燕尾榫结构，该设计的三个构件各自带有多段不规则的凹凸咬合面，拼接完成后三个构件从三个正交方向互相卡合，没有额外的销钉、胶水辅助也不会松脱，拆解时需要按照特定的顺序依次滑动对应构件才能分离，具备一定的益智交互属性。从设计思路来看，建模阶段优先确定了三个构件的装配基准，以中心交汇点为坐标原点，分别沿X、Y、Z三个轴向划定每个构件的主体轮廓，再通过布尔运算在每个构件的接合端生成互补的异形切面，所有咬合面的拔模斜度控制在1.5度以内，既保证拼接时的导向顺滑，又避免间隙过大导致拼接后晃量超标。外形尺寸方面，单根构件的主体截面为正方形，拼接完成后整体为规整的长方体结构，外部没有突出的卡扣或接缝，外轮廓边界整齐，既可以单独作为益智摆件放置在桌面，也可以作为模块化拼接单元，组合成更大尺寸的木质置物架、隔断构件。实际应用中，这类互锁结构常被用于木质工艺礼品的结构设计，相比普通的胶粘木质品，可拆解的属性能提升产品的交互体验，同时在展陈搭建场景中，无紧固件的拼接方式能快速完成组装拆卸，不需要额外的安装工具，构件本身的木质材质也能适配多数文创展陈的视觉风格。建模过程中对所有咬合面的配合公差做了统一管控，相邻配合面的间隙控制在0.1mm以内，既满足3D打印或者数控木雕刻的加工精度要求，也不会因为公差过小导致拼接卡滞。每个构件的非接合面都保持平整，没有多余的装饰结构，后期可以根据实际使用需求在表面做木纹雕刻、漆面处理，不会影响结构的拼接功能。这类互锁结构的设计难点在于三个构件的咬合面需要完全互补，任意一个面的尺寸偏差都会导致整体无法拼接，因此建模时采用了参数化关联设计，调整某一个咬合面的轮廓时，另外两个构件的对应切面会同步更新，大幅降低了反复调整配合尺寸的工作量。从安装边界来看，拼接完成后的整体结构没有外伸的安装结构，底部为平整平面，可以直接放置在水平支撑面上，不需要额外的固定支架，如果作为模块化单元使用，只需要在构件的外端面预留对应的拼接接口，就可以实现多组结构的横向、纵向组合扩展。
