双层框架式格斯特尔发生器承载机架

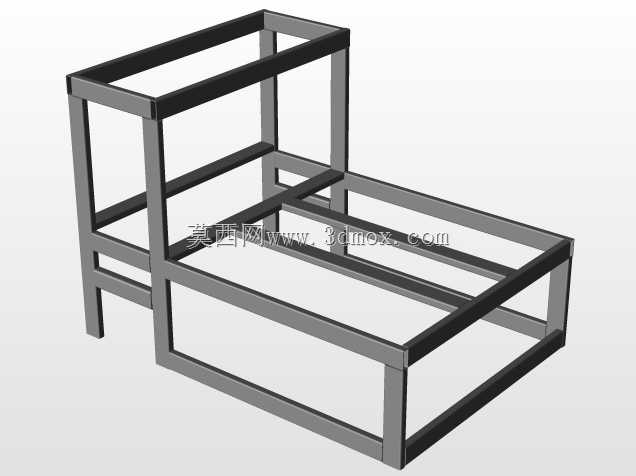

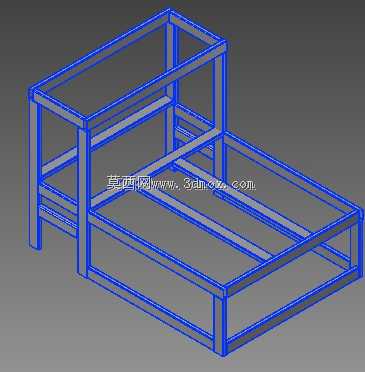

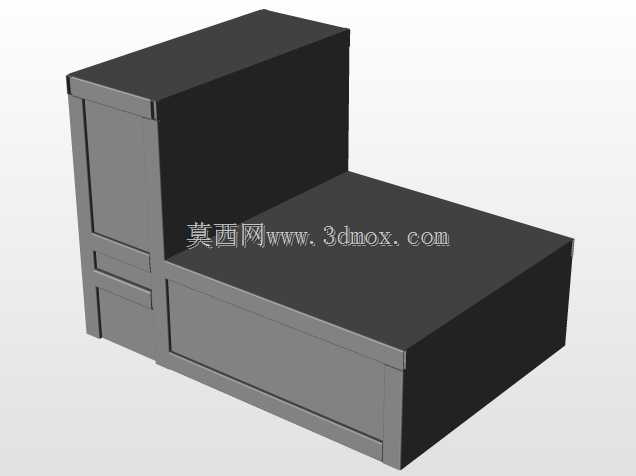

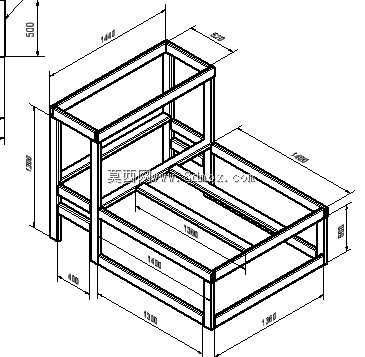

该机架为格斯特尔发生器配套的双层承载框架结构，主要应用于实验室分析检测、化工试样预处理等场景中，为格斯特尔发生器的功能组件提供稳定的安装支撑与层级排布空间。从实际使用需求出发，这类发生器往往需要分层布置进样模块、反应管路、控制元件等不同功能单元，双层框架的设计恰好能将不同功能模块按操作流程与维护优先级进行分层安装，上层可放置操作频次较低、重量较轻的控制与管路组件，下层预留充足空间布置核心发生单元与配套储液、接样部件，既压缩了设备整体占地面积，也能让日常操作、管路接驳、故障排查的动线更顺畅，避免不同组件之间的干涉。设计上采用矩形型材拼接的框架式结构，所有连接节点均采用直角拼接加固，整体无多余外凸结构，框架的竖向立柱沿四个角点均匀布置，横向与纵向的横梁按受力区间分层设置，上层框架的底部横梁形成完整的承托平面，可直接铺设安装板固定上部组件，下层框架的侧边预留了充足的穿管与走线空间，框架底部的横梁距地面留有100mm的间隙，既方便地面清洁，也能避免地面潮气直接侵蚀框架底部与安装在下部的组件。从尺寸边界来看，框架整体总高度为500mm，上层框架的长度为1400mm、宽度为500mm，下层框架向外延伸后总长度达到1400mm、宽度为1300mm，所有外轮廓尺寸均预留了安装组件后的操作余量，安装时无需额外对框架进行裁切改动，可直接按照预设的安装孔位固定对应功能部件。框架的型材选型充分考虑了承载需求，竖向立柱采用加厚规格的型材，能够承受上下两层组件满载后的总重量，避免长期使用出现框架变形，横向横梁的排布间距经过受力核算，即使在承托板上放置较重的反应罐体也不会出现中部下挠的情况。在实际装配场景中，该框架可直接与发生器的外壳面板、防护门板配合安装，框架的所有外边缘均做了直角规整处理，方便防护面板的贴合固定，框架侧边预留的空位可安装散热格栅、电源接口、气路接头等外接部件，不需要在框架上额外进行大规模开孔加工，能够大幅缩短设备的整体装配周期。对于结构设计人员而言，这类框架的建模逻辑完全遵循模块化装配思路，所有型材的长度、拼接位置都可以根据实际配套的发生器组件尺寸进行参数化调整，框架的受力节点设置也符合通用工业机架的设计规范，既满足了格斯特尔发生器的专用承载需求，也具备一定的通用改造空间，可适配同类型不同尺寸的实验室分析设备承载需求。
