3D打印用圆头工友圆虎钳销钉结构

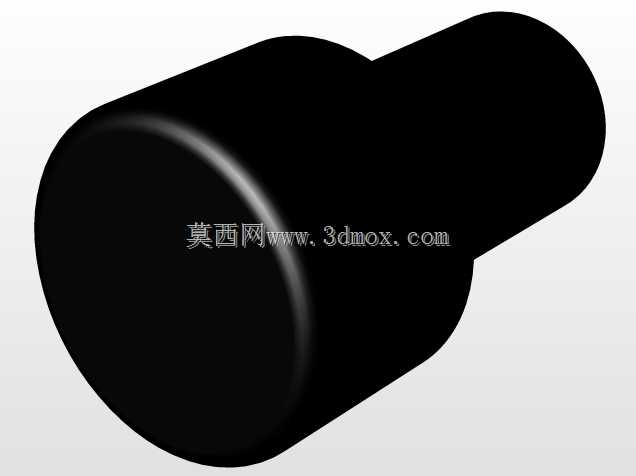

这款销钉是配套圆虎钳使用的核心定位夹紧配件，主要适配桌面级3D打印场景下的工件装夹需求，也可迁移用于小型台钳、工装夹具的定位锁紧环节，在小尺寸零件加工、样件修整、3D打印后处理装夹工位中承担受力传递与位置锁定的作用。从结构设计来看，整体采用阶梯轴式构型，上部为大直径圆头柱段，下部为小直径插接柱身，这种变径设计一方面通过大直径端头实现轴向限位，避免销钉受夹紧力反推脱出钳体安装孔，另一方面下部柱身可直接插入虎钳对应安装位，无需额外紧固件即可完成快速装配，适配快换工装的使用需求。下部柱身侧面开有径向的锁紧槽，安装时可配合锁紧螺钉实现周向防转，避免销钉在反复夹紧松开工件的过程中出现转动偏移，保证装夹位置的重复定位精度。圆头端头的边缘做了圆弧过渡处理，没有尖锐棱角，一方面能减少操作人员装拆时的磕碰划伤风险，另一方面在夹紧工件时，圆弧面可与工件表面形成更柔和的接触，避免硬棱角压伤软质工件表面，尤其适配3D打印的PLA、ABS这类硬度较低的塑料样件装夹。从安装边界来看，下部柱身的直径与虎钳安装孔采用间隙配合设计，装配公差控制在H7/g6区间，既保证插拔顺畅无卡滞，又不会因间隙过大导致装夹晃动；上部大直径段的外径大于安装孔直径，轴向限位台阶的高度经过测算，刚好能在销钉插装到位后与钳体表面齐平，不会突出过多干涉工件放置，也不会凹陷过深导致受力面不足。在实际使用场景中，这类销钉主要承担虎钳活动钳口的行程限位与夹紧力传导作用，当虎钳夹紧工件时，销钉承受来自钳口的侧向推力与锁紧机构的轴向拉力，因此结构设计时在变径台阶处做了圆角强化处理，避免应力集中导致长期使用后出现台阶断裂的问题。柱身的长度经过匹配设计，插装后下端不会超出虎钳底座的安装平面，不会影响虎钳在工作台面的固定安装，同时柱身的锁紧槽位置刚好对应钳体的锁紧螺钉孔位，无需额外调整即可对准锁紧，降低装配调试的难度。针对3D打印场景的使用特性，这款销钉的结构没有复杂的曲面与异形结构，整体为回转体构型，不仅方便采用FDM工艺直接打印制作，也便于后续采用金属材料进行机加工替换，打印时无需添加过多支撑，仅需在锁紧槽位置添加少量易拆除支撑即可，能有效降低打印制作的成本与后处理工作量。
