法兰安装式万向滚珠支撑轴承结构设计

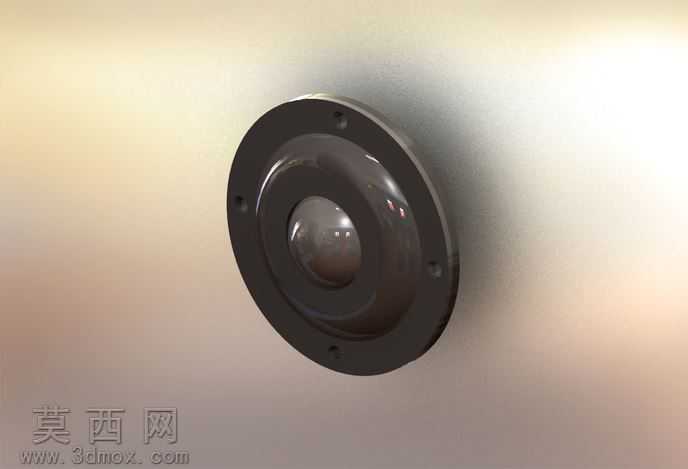

本模型为法兰安装式万向滚珠支撑轴承，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计公差规范，对各部件的配合间隙做了符合实际装配要求的参数设定。模型整体分为法兰安装底座、球形滚动体、上部密封承托罩三个核心结构部分：法兰底座采用带圆角的圆盘式结构，沿圆周均匀分布四个沉头安装孔，可通过螺栓直接固定在安装平面上，底座下部设计有定位凸台，能够在安装时快速嵌入安装基面的定位孔，保证安装位置精度，避免使用过程中出现偏移。球形滚动体选用高硬度轴承钢材质设定，建模时对球面做了高精度曲面拟合，保证球面的圆度误差控制在合理范围内，滚动体与内部承托结构之间预留了均匀的滚动间隙，可实现任意方向的顺滑转动，能够承受来自上方的垂直载荷同时兼顾水平方向的位移滑动需求。上部密封承托罩采用圆弧收口结构，既能够将滚动体限制在壳体内部防止脱出，又尽可能缩小了收口处与滚动体的接触面积，降低滚动过程中的摩擦阻力，同时密封结构可阻挡灰尘、碎屑进入轴承内部，延长部件的使用寿命。渲染阶段采用金属材质组进行表现：法兰底座与承托罩赋予发黑处理的钢材材质，调整金属粗糙度参数模拟工业五金件的哑光磨砂质感，边缘处添加细微的倒角高光体现机加工的工艺细节；滚动体赋予高抛光轴承钢材质，设置较高的反射与折射参数，还原钢球表面光亮顺滑的金属质感；场景采用柔和的影棚布光，主光源从侧上方照射打出部件的立体轮廓，辅助光源补全暗部细节，避免出现死黑区域，地面添加微弱的接触阴影增强模型的真实感，整体渲染效果清晰展现了部件的结构特征与材质质感。该类支撑轴承多用于输送线、工装板、万向工作台等场景，可实现工件的任意方向平移输送，降低物料移动时的摩擦阻力，建模时充分考虑了实际生产中的加工工艺，所有结构均具备可加工性，无不合理的倒扣或薄壁结构，可直接用于工程参考、装配模拟或方案演示使用。
