航模用外转子无刷动力电机结构

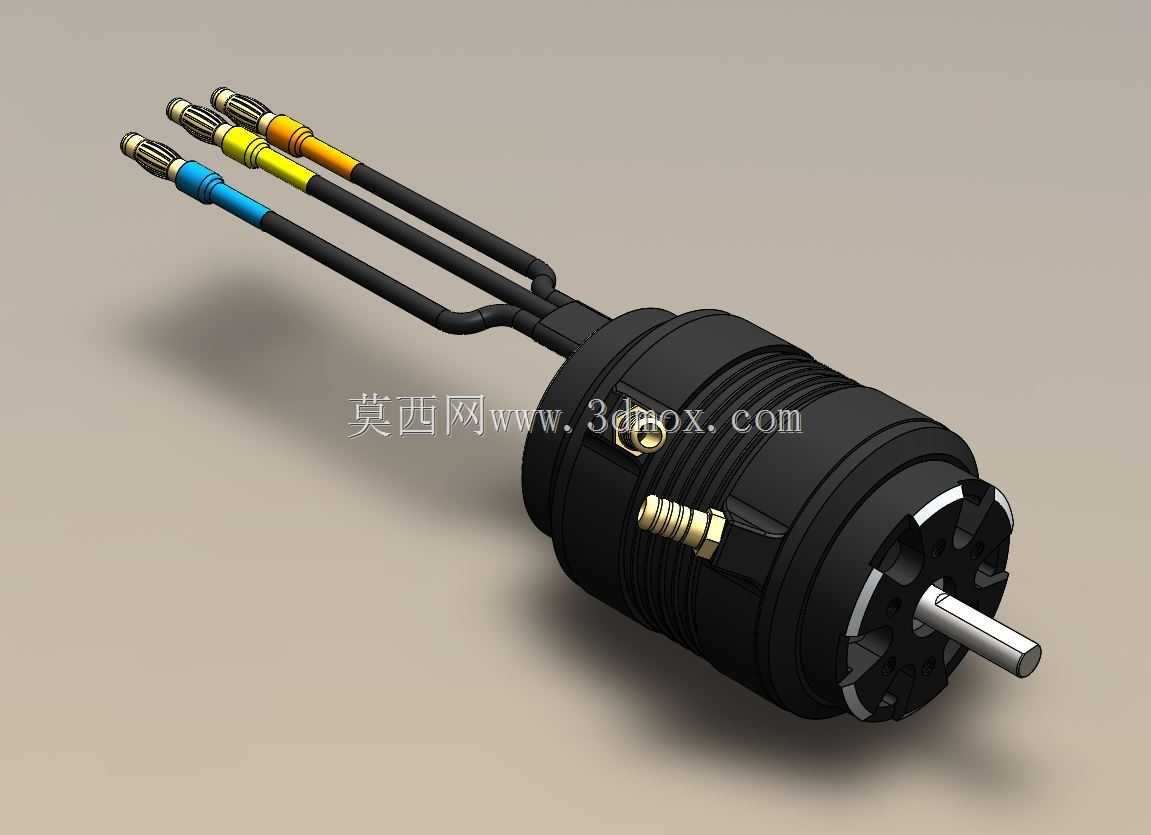

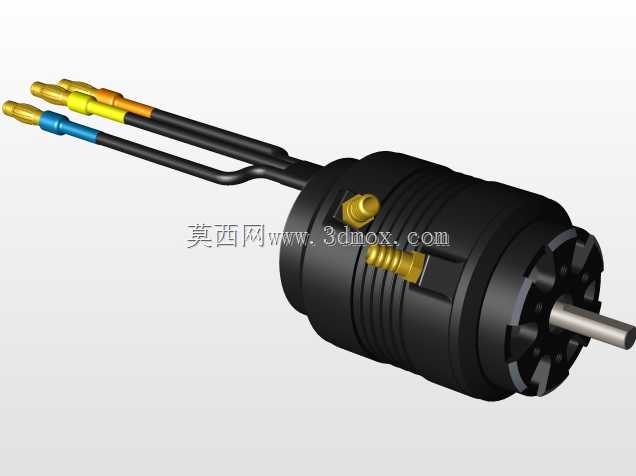

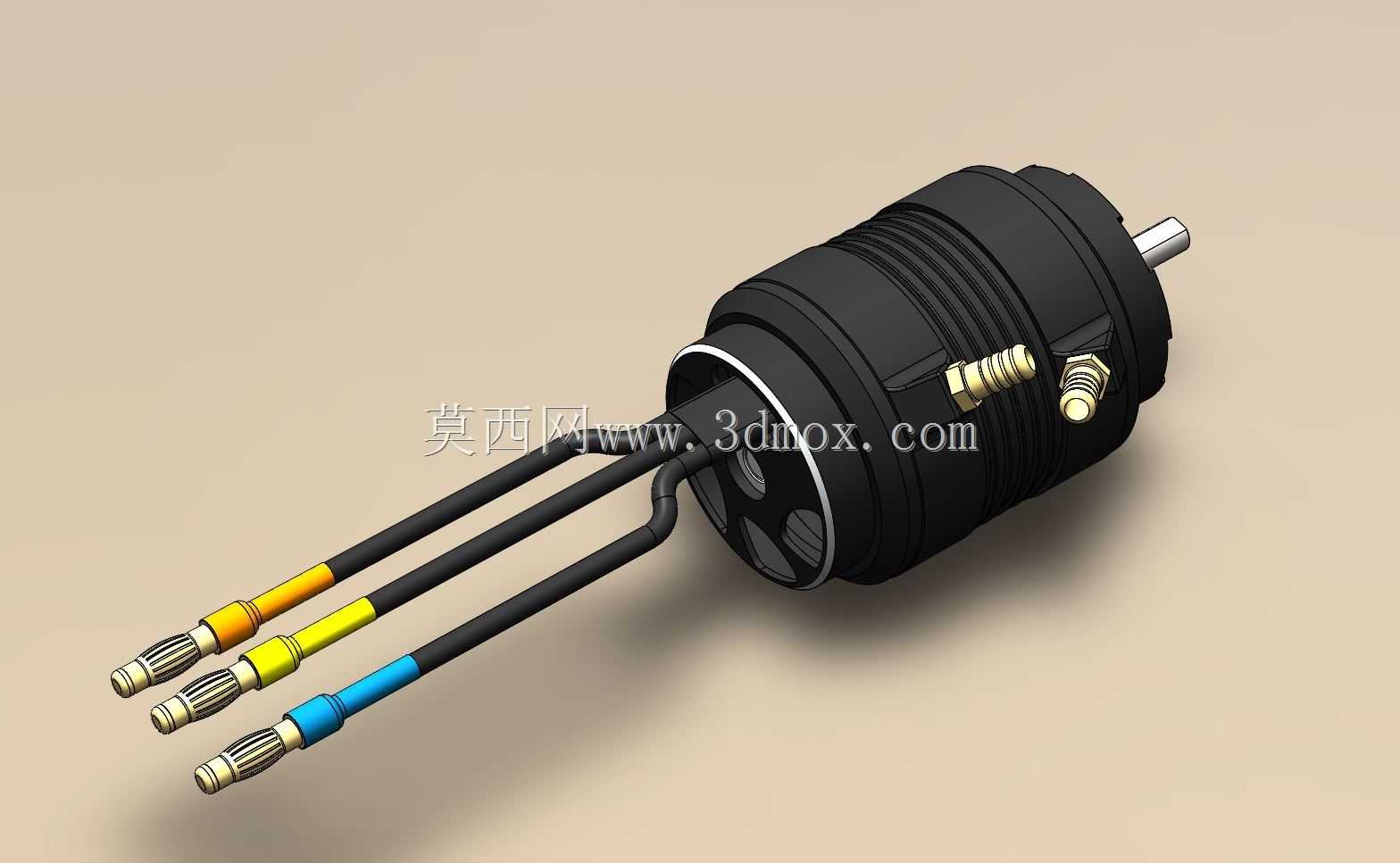

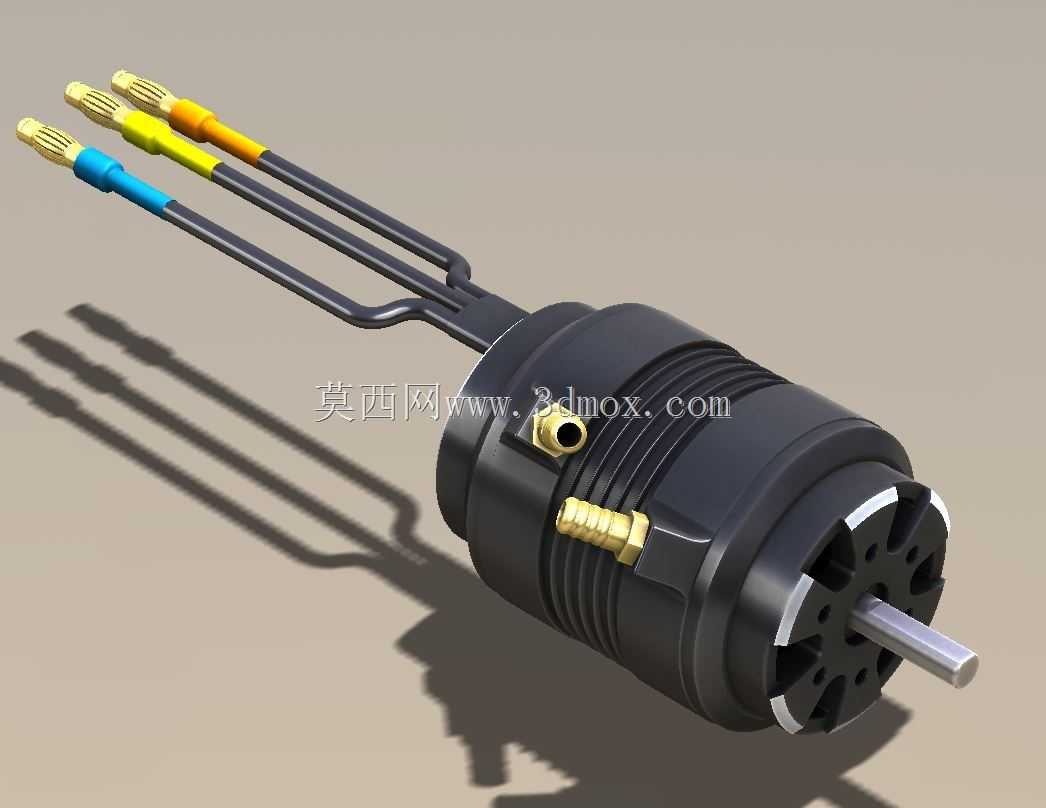

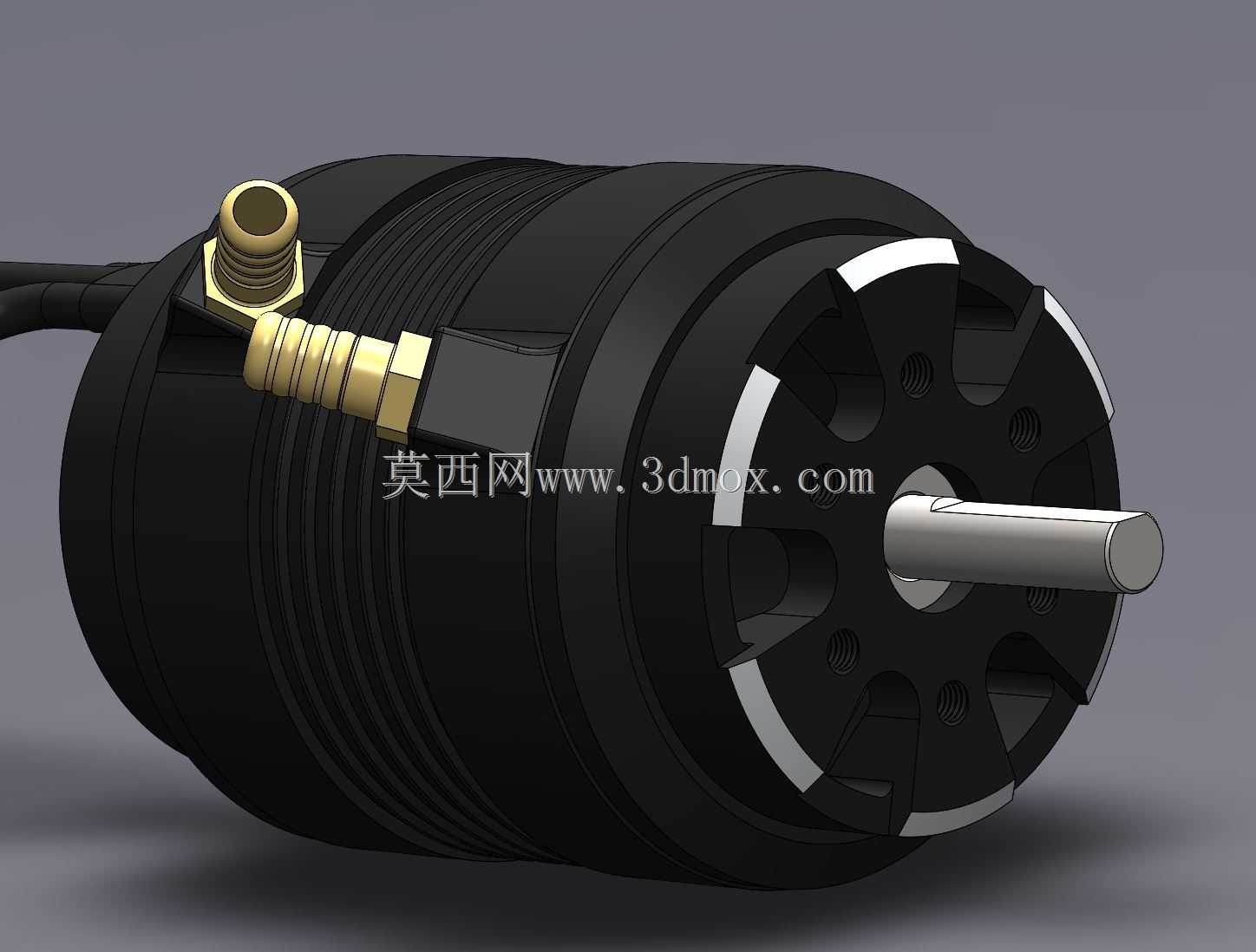

这款外转子无刷动力单元，主要面向固定翼航模、中小型多旋翼无人机、小型电动载人滑翔伞这类对动力重量比要求极高的应用场景，作为核心动力输出部件，它需要在高转速工况下持续输出稳定扭矩，同时兼顾轻量化与散热效率，匹配螺旋桨负载完成推力输出。从结构设计来看，采用外转子布局的核心逻辑，是让转子外壳直接作为旋转部件连接螺旋桨安装座，省去了传统内转子电机的传动连接结构，既降低了整体重量，也让转动惯量更匹配航模类负载的动态响应需求，油门变化时转速跟进速度更快，飞行姿态调整的动力反馈更直接。定子部分被包裹在转子壳体内部，绕组的热量可以通过转子外壳上的环形散热鳍片直接借助飞行时的迎面气流带走，不需要额外加装散热风扇，进一步压缩了整体结构重量。出线端采用三根分色硅胶动力线，线端预装4mm香蕉插头，不同相序的线色区分清晰，安装调试时可以快速完成电调接线，避免相序接反导致的反转问题，插头的接触电阻经过匹配设计，大电流输出时不会出现过热打火的情况。输出轴采用高强度不锈钢材质，轴伸端的长度与直径匹配常规航模螺旋桨的安装孔径，轴上预留的卡簧槽可以配合桨夹完成轴向固定，防止高转速下螺旋桨脱出。安装端面上预留的两个黄铜螺纹安装孔，采用标准的航模电机安装孔距，可以直接适配常见的电机安装座，不需要额外制作转接件，安装边界的公差控制在0.1mm以内，保证装配后电机轴与安装面的垂直度，避免高转速下出现震动。转子外壳表面做了硬质阳极氧化处理，既提升了外壳的散热效率，也能在日常拆装、轻微磕碰时避免外壳出现凹陷变形，保护内部的磁钢结构。端盖部分的镂空设计，一方面可以在低转速悬停工况下让空气形成内部对流，带走定子绕组积累的热量，另一方面也能减少整体的结构重量，端盖与转子壳体的配合采用过盈加定位销的固定方式，高转速下不会出现壳体松脱的风险。这类动力单元的设计核心，是在有限的重量与尺寸限制下，最大化动力输出效率，同时保证长时间高负载运行的可靠性，不管是用于航模竞技的特技飞行场景，还是小型工业无人机的长航时巡航场景，都能通过结构上的优化匹配对应的负载需求，安装时只需要核对安装孔距、轴径与螺旋桨的匹配参数，就可以快速完成装机调试，不需要对结构做二次修改。
