剪叉式低位托举转运小车结构设计

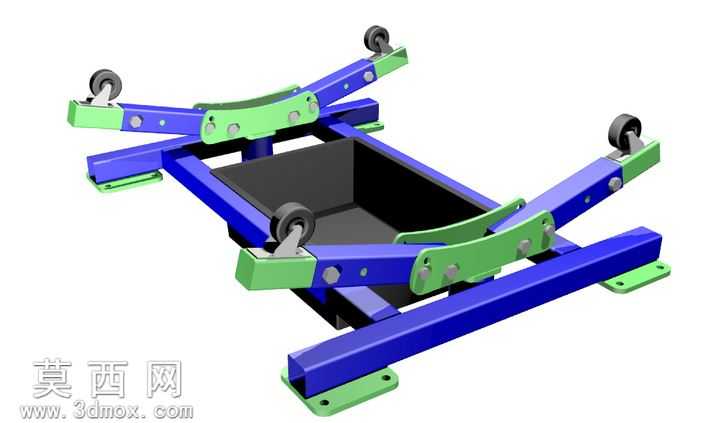

该作品为剪叉式低位托举转运小车的三维设计模型，建模阶段采用参数化特征建模方式完成全结构搭建，首先以底部两根平行布置的纵向承载梁作为整机基座，基座两端预留安装固定位，可适配固定工位的锁止需求，也可搭配移动组件实现工位间转运。中部设置敞口式方形承载料斗，料斗采用薄壁钣金特征建模，边角做圆弧过渡处理避免应力集中，料斗深度适配小型零部件、加工废料的盛放转运需求，料斗底部与基座框架做贴合式固定连接，保证承载时的结构稳定性。上部剪叉托举臂采用对称式双组剪叉结构设计，每组剪叉臂由两根交叉布置的高强度臂板通过中部销轴铰接，臂板主体采用型钢截面特征构建，表面预留多组铰接安装孔位，臂板端部设置绿配色的耐磨支撑块，支撑块采用曲面贴合设计，可适配圆柱形工件、盘类零件的弧形外轮廓托举需求，避免工件转运过程中出现滑移脱落问题。四组剪叉臂的外伸端部分别安装小型万向支撑轮，轮组采用支架与滚轮的装配体建模，滚轮采用硬质耐磨材质，既可以在托举状态下沿工件底部轮廓滚动调整支撑位置，也可在小车整体移动时辅助导向，避免臂端与地面或工位台架发生剐蹭。材质渲染阶段，主体承载梁、剪叉臂板采用哑光深蓝色金属漆材质，模拟高强度结构钢的表面处理效果，端部支撑块采用亮绿色工程塑料材质，区分功能部件的同时提升视觉辨识度，中部料斗采用哑光黑色耐磨涂层材质，模拟盛放部件的防滑耐磨表面特性，铰接销轴、安装螺丝采用亮银色金属材质，还原标准紧固件的金属质感，滚轮采用深灰色橡胶材质搭配金属轮架，还原脚轮部件的真实材质表现。设计思路上，该小车主打低位托举转运场景，区别于常规带行走轮的移动小车，该结构可在固定工位作为工件承托工装使用，也可搭配外部牵引实现短距离转运，剪叉臂的铰接结构可适配一定范围内的不同直径工件托举，无需更换支撑工装即可兼容多规格工件的承载需求，整体结构无复杂传动部件，加工装配难度低，维护成本低廉，适合生产车间内的小型工件中转、工位间转运、加工废料收集等场景使用，建模过程中所有铰接位置、安装孔位均按照实际装配公差预留间隙，可直接导出工程图用于生产加工参考。
