曜越CL-P0323盒装CPU冷却器结构设计

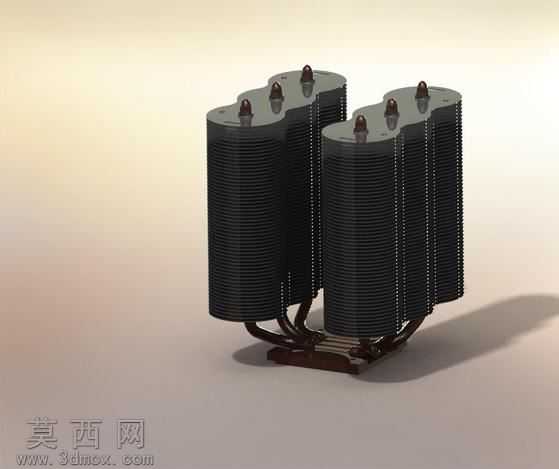

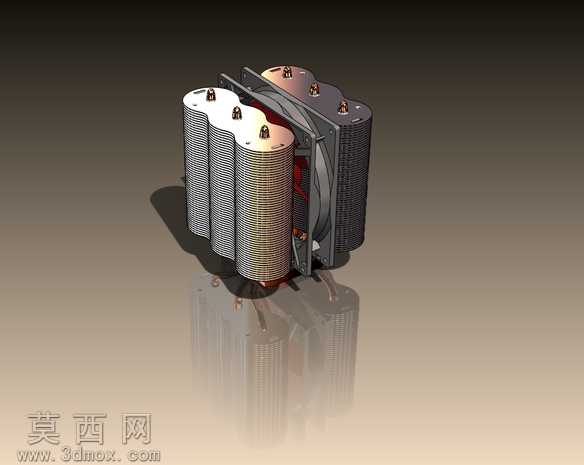

本作品为电脑CPU风冷冷却器的三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循实际产品的装配逻辑与尺寸公差要求，完整还原了冷却器的全部结构细节。模型构建阶段首先完成核心散热模组的搭建，采用多组堆叠式铝制散热鳍片结构，鳍片通过精密扣合工艺与内置热管连接，建模时对鳍片的密集褶皱、扣合点位、热管贯穿路径都做了精细化还原，每一片鳍片的厚度、间距都参考市售同规格产品的实际参数设置，保证结构还原度。其次完成散热风扇的结构建模，风扇采用方形外框设计，内置扇叶、电机固定支架、接线端子结构，建模时还原了扇叶的曲面弧度、外框的减震胶垫卡位、螺丝固定孔位，确保风扇与散热鳍片模组的装配间隙符合实际安装要求。模型还完整还原了冷却器的底部接触底座、顶部固定压盖、安装扣具结构，底部底座为平整铜质接触面设计，建模时做了镜面质感的材质区分，顶部压盖带有品牌标识区域，安装扣具还原了卡扣、弹簧螺丝的细节结构，可直观展示冷却器与CPU插槽的安装配合逻辑。材质渲染阶段，针对不同部件做了差异化材质设置：铝制散热鳍片采用拉丝银灰金属材质，搭配细微的磨砂质感还原金属表面的氧化处理效果；铜质热管与底座采用紫铜金属材质，带有轻微的反光质感区分于铝制部件；风扇外框采用黑色哑光塑料材质，扇叶采用半透明磨砂塑料材质，减震胶垫采用黑色软胶材质；顶部固定压盖采用亮面黑色塑料材质，金属固定螺丝采用镀锌亮面金属材质。渲染时采用柔光打光方案，通过地面反射效果突出模型的整体质感，清晰展示各部件的装配关系与结构层次。设计上采用双区域鳍片搭配单风扇的布局，风扇居中布置同时为两侧鳍片提供风冷气流，最大化鳍片与空气的接触面积，提升热交换效率，整体结构紧凑，适配标准ATX机箱的CPU安装空间，扣具结构兼容主流CPU插槽规格，兼顾散热性能与安装便利性。
