车载嵌入式密封防护安装盒结构设计

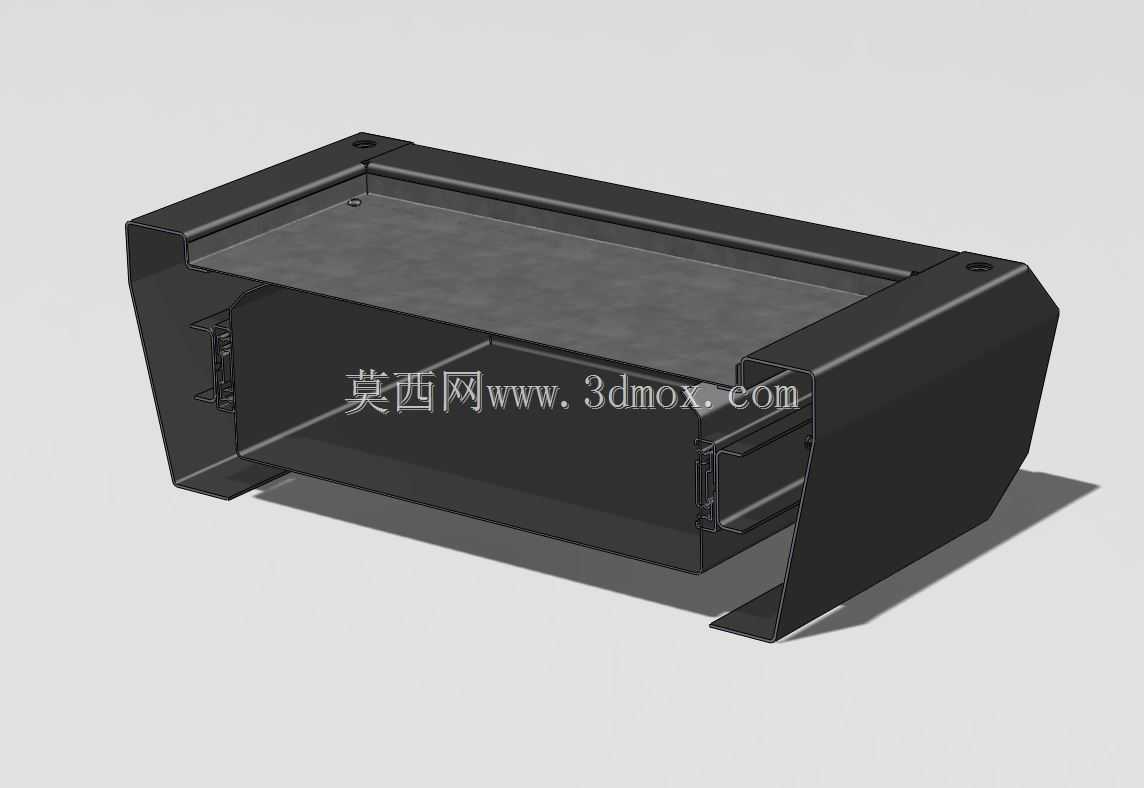

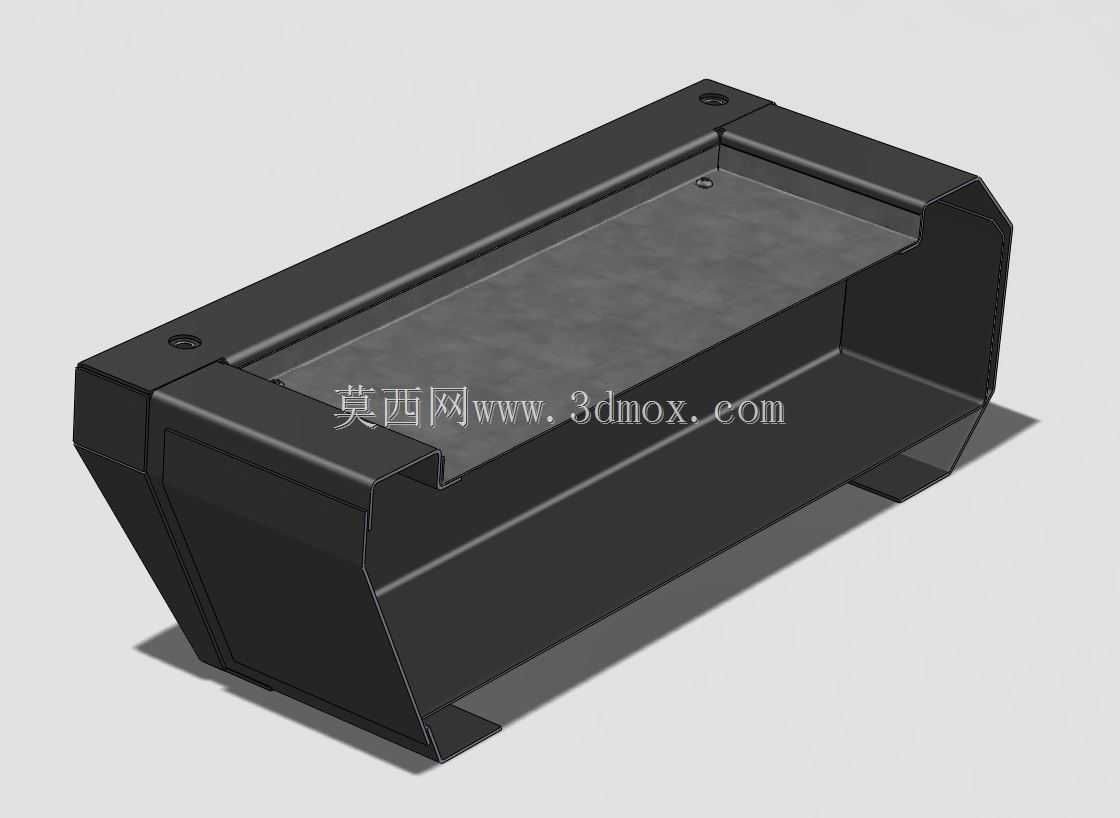

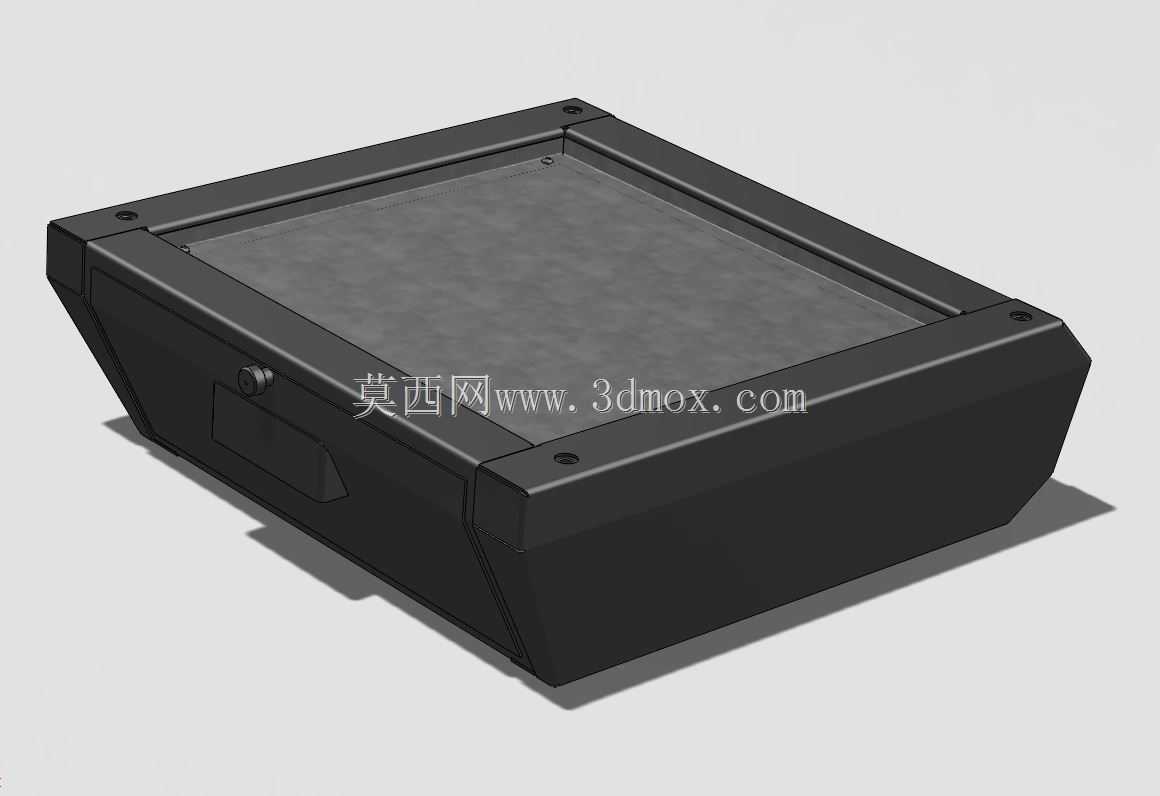

这款车载嵌入式密封防护安装盒，主要面向商用车、乘用车主驾或副驾区域的嵌入式安装场景，多用于容纳车载控制模块、数据采集终端、小型配电单元等需要防护的车载电子部件，适配车辆中控、侧围内饰板的内嵌安装位，避免外露部件受车内积尘、泼溅液体、驾乘人员误触带来的损坏风险。从结构设计逻辑来看，整体采用带斜切收边的梯形壳体构型，上沿设置一圈突出的安装法兰边，法兰边上预留四个对称布置的沉头安装孔，安装时可直接将盒体嵌入内饰板预留的开孔内，法兰边贴合内饰板表面，通过沉头螺丝完成固定，安装后法兰边与内饰板表面齐平度误差可控制在0.5mm以内，不会出现突兀的凸起影响车内内饰整体性。壳体主体采用弯折焊接成型的钣金结构，侧壁做了向内收的斜度设计，一方面可以在嵌入安装时起到导向作用，降低安装对位难度，另一方面斜壁结构相比直壁结构拥有更好的抗挤压形变能力，在车辆发生轻微磕碰、内饰板受力挤压时，斜壁可以分散传导受力，避免盒体内部容纳的电子部件受挤压损坏。盒体正面设置带密封胶条的嵌入式盖板，盖板与盒体通过侧边的锁扣结构完成压紧固定，锁扣采用隐藏式设计，不会突出盒体表面，闭合后胶条被均匀压紧在盖板与盒体的贴合面之间，可实现IP54级别的防护能力，能够阻挡日常车内的灰尘侵入，也可应对少量液体泼溅的场景，适配车内复杂的使用环境。在安装边界的尺寸设计上，盒体嵌入部分的外形尺寸严格匹配常规车载内饰开孔的通用尺寸范围，法兰边的宽度设置为12mm，既可以覆盖开孔边缘的裁切误差，也不会因为法兰过宽占用过多内饰表面空间；盒体内部深度预留足够的布线空间，侧壁预留穿线孔位，可根据实际使用需求开设不同规格的防水接头安装位，方便内部电子部件的线束引出与外接。壳体表面采用哑光黑色喷塑处理，与多数车型的深色内饰色调保持一致，不会因为反光影响驾乘人员视线，同时喷塑层拥有较好的耐磨耐刮性能，长期使用也不会出现掉漆、露底的问题。侧边的锁扣结构做了阻尼优化，开启时不需要额外工具，用平口螺丝刀或者硬币即可转动锁扣完成盖板开启，方便后期对内部部件进行检修维护，锁扣闭合后有明显的到位反馈，避免车辆行驶过程中因为振动出现松脱。
