互锁式金属拼接咬合结构件

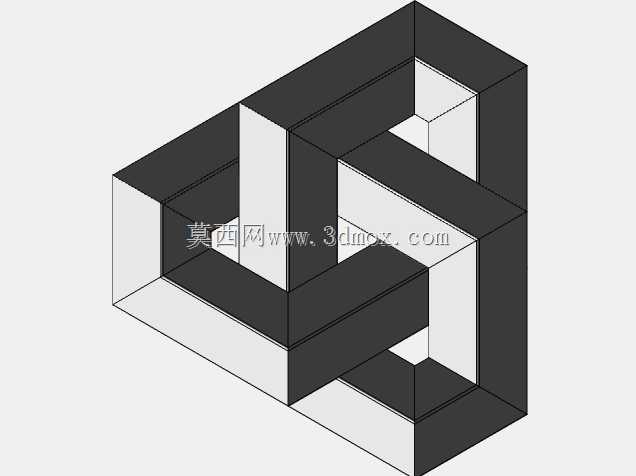

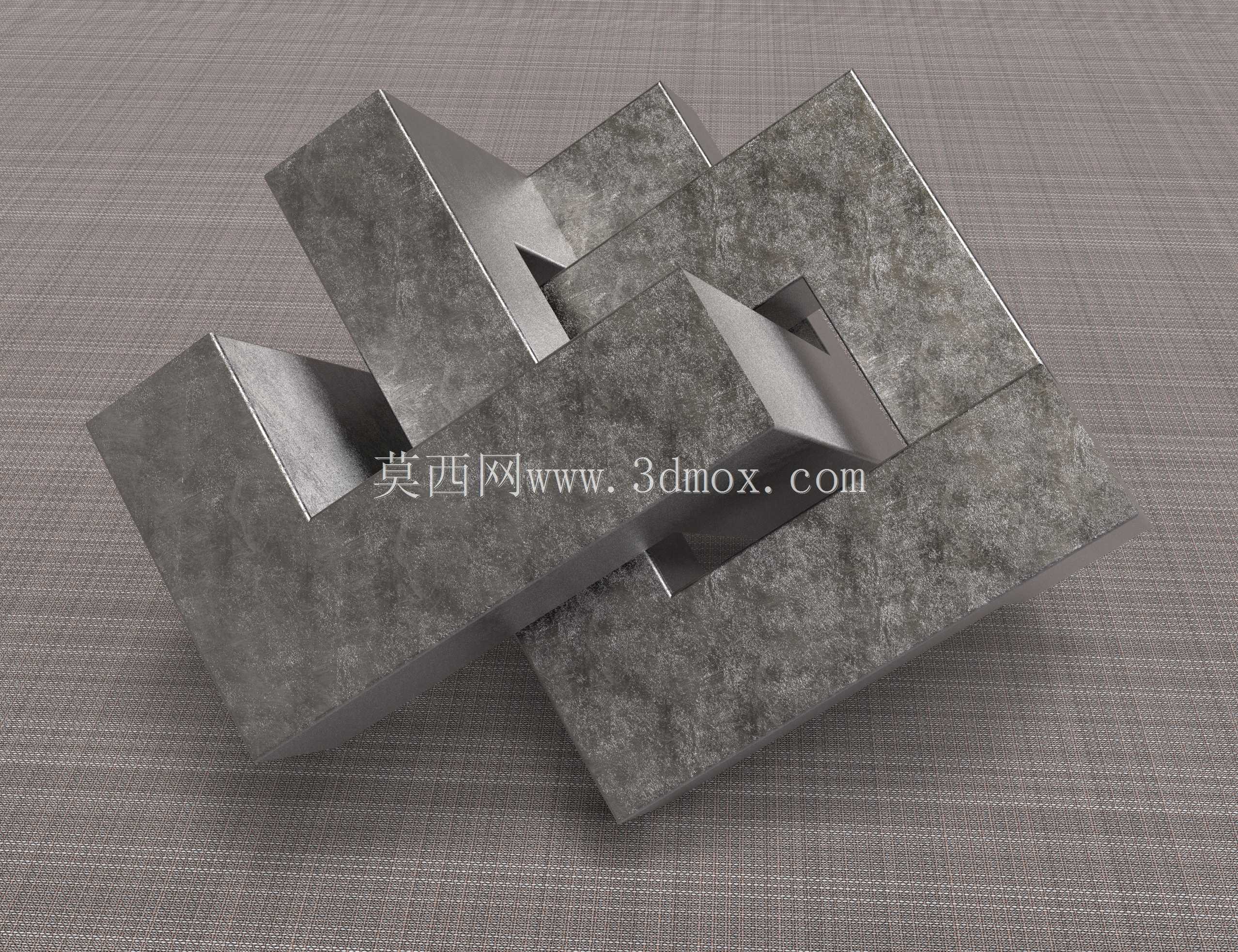

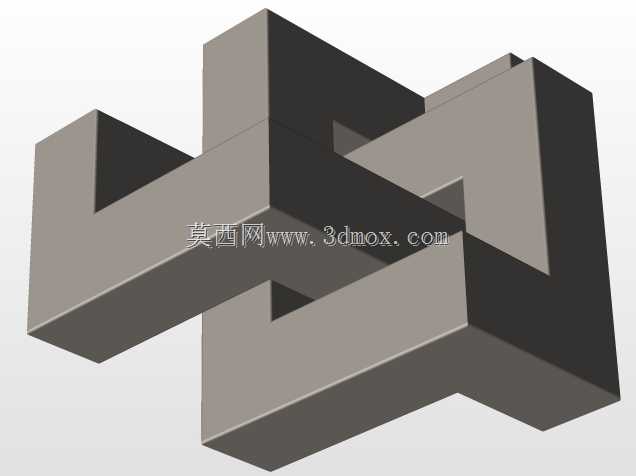

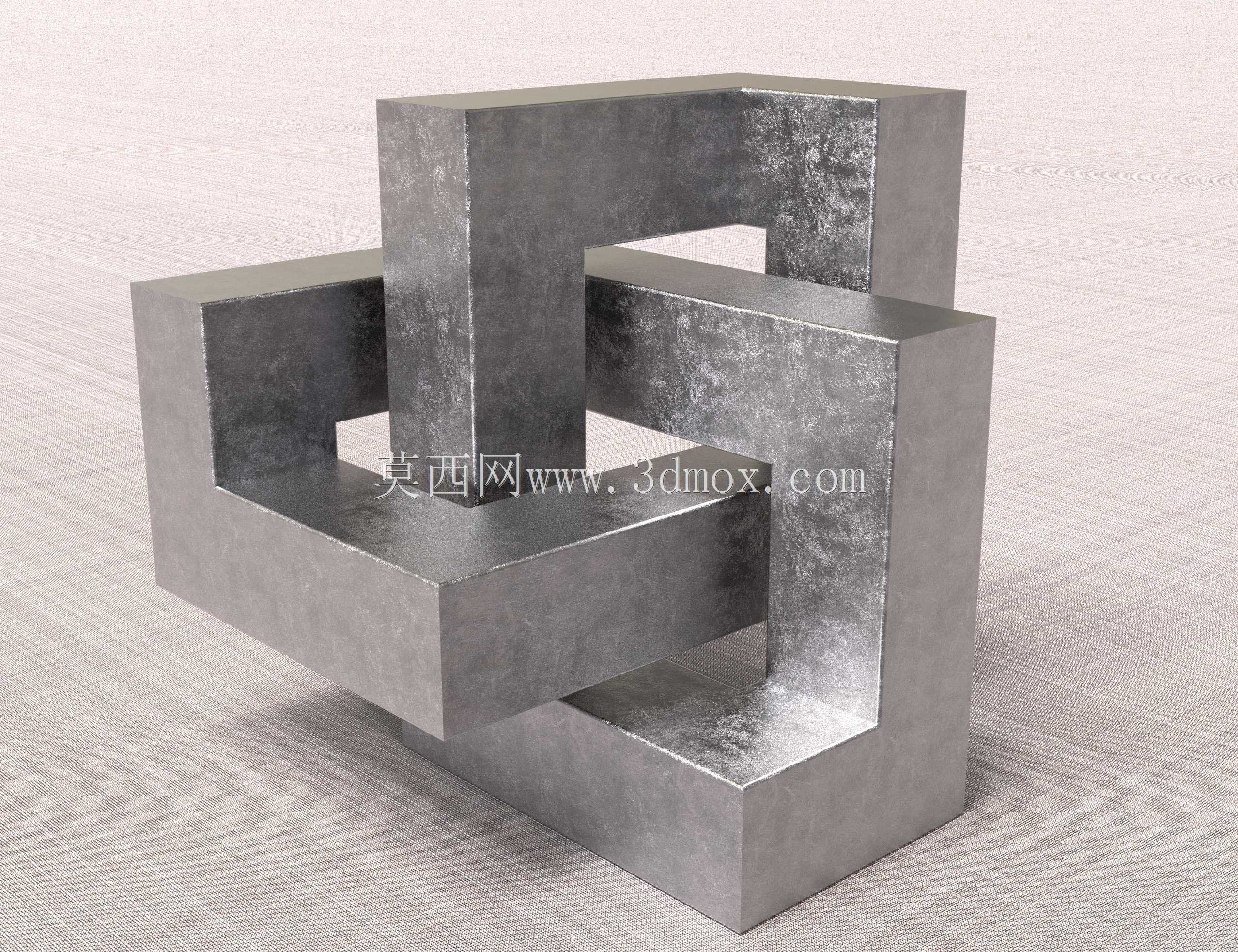

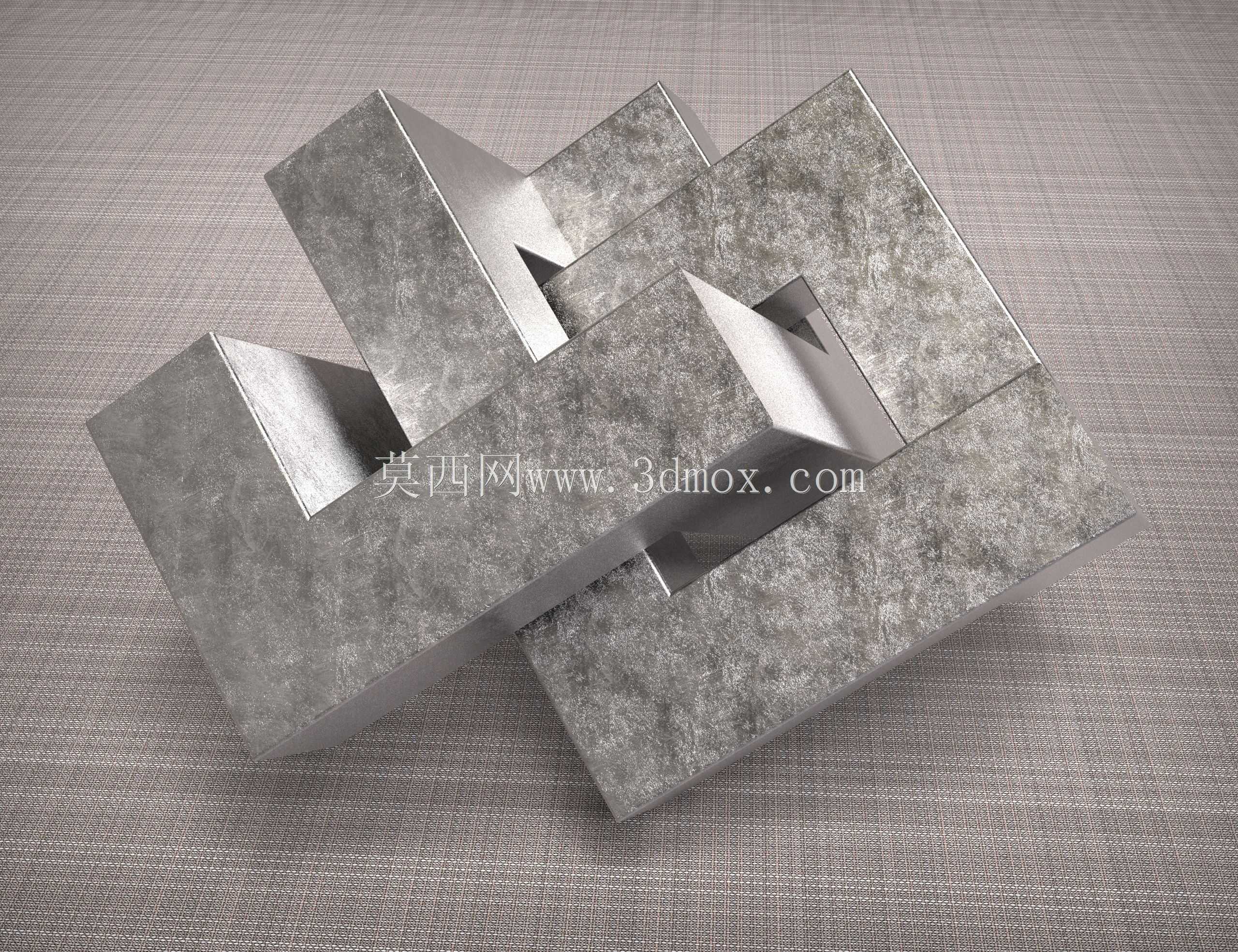

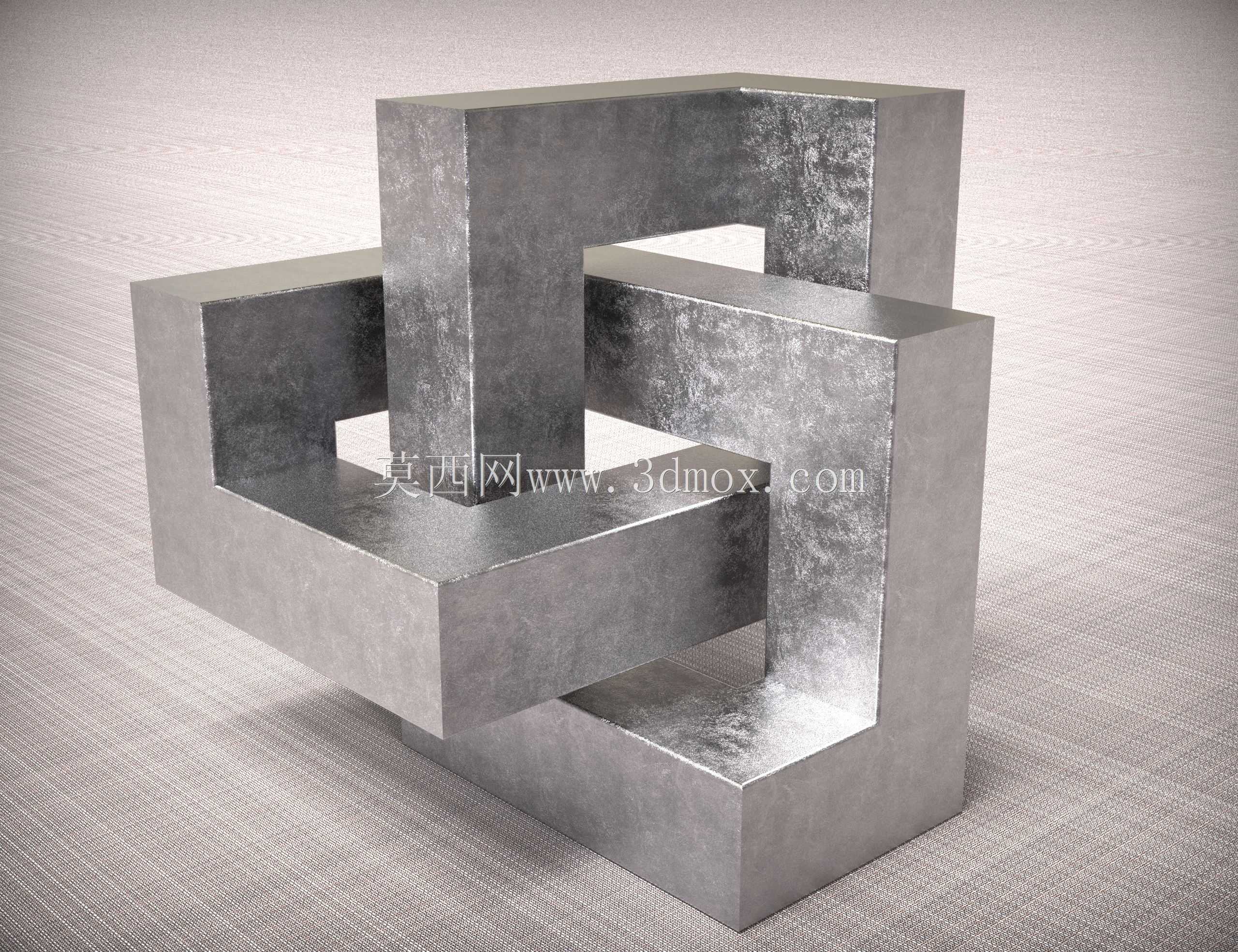

这类互锁咬合的金属结构件，常被应用在需要无紧固件快速拼接的工装框架、模块化设备支撑结构场景中，区别于传统螺栓连接的结构形式，它依靠构件自身的几何形态实现互锁限位，在临时工装搭建、模块化设备快速组装的场景里，能省去大量紧固件预装、对齐的工序，大幅缩短现场装配的周期。从实际使用的角度看，这类结构不需要额外的连接配件，单靠构件之间的卡槽咬合就能承受多方向的剪切载荷，在承受垂直于拼接面的压力时，互锁的卡槽侧壁会均匀分散载荷，避免局部应力集中导致的构件变形，不少需要频繁拆装的模块化工作台、临时设备支撑座都会采用这类咬合结构，拆装过程不需要额外工具，单人即可完成拼接与拆解作业。设计这类结构时，首先要明确咬合面的配合公差，卡槽的导入端需要做微小的倒角处理，方便装配时的对位导入，避免硬敲硬砸导致的边角磕碰变形；咬合段的配合面要预留合理的间隙，既要保证装配时能顺利滑入到位，又要控制间隙量避免拼接后出现晃量，影响整体结构的刚性。结构的外形尺寸需要匹配安装边界的要求，每个构件的外轮廓要保证拼接完成后整体外表面齐平，没有突出的棱角，避免在车间作业环境中剐蹭操作人员或管线；卡槽的深度要经过载荷校核，既要保证足够的咬合长度承受额定载荷，又不能因为开槽过深削弱构件自身的结构强度，每个构件的壁厚要均匀，避免铸造或机加工过程中出现应力变形。在实际选型应用时，要注意这类结构的载荷承受方向，它在沿咬合面的剪切方向承载能力较强，但在垂直于咬合脱出方向的抗拔能力有限，必要时可以在拼接完成后加装小型定位销，强化抗拔性能，避免设备运行过程中的振动导致结构松脱。这类结构的金属表面做了粗糙纹理处理，一方面是提升构件表面的耐磨性能，减少频繁拆装过程中的表面磨损，另一方面也能在咬合接触面增加摩擦力，进一步提升拼接后的结构稳定性，避免受载后出现相对滑移。
