低能电子显微镜用溅射源结构设计

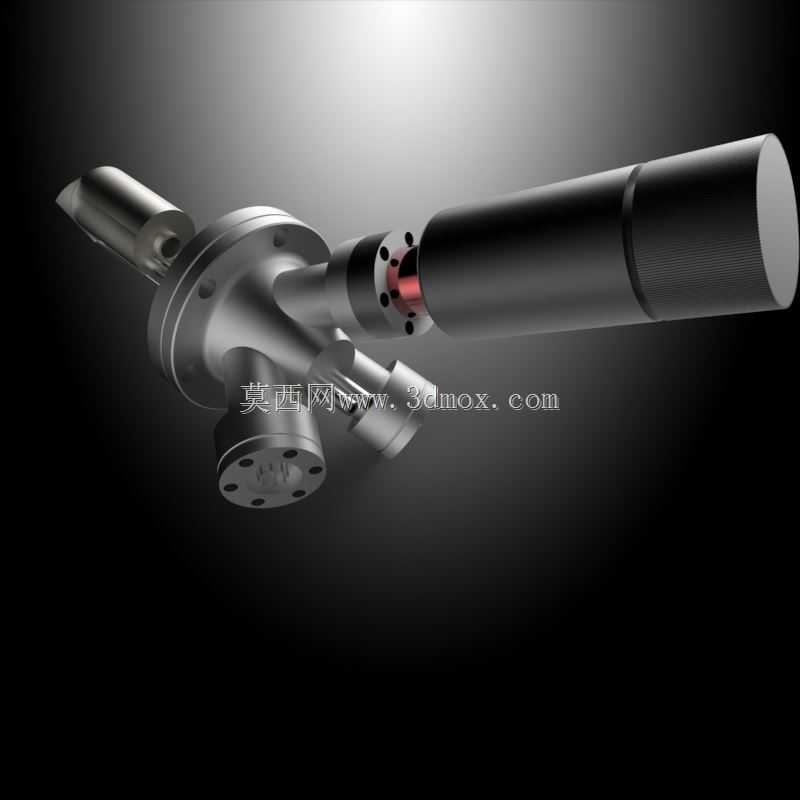

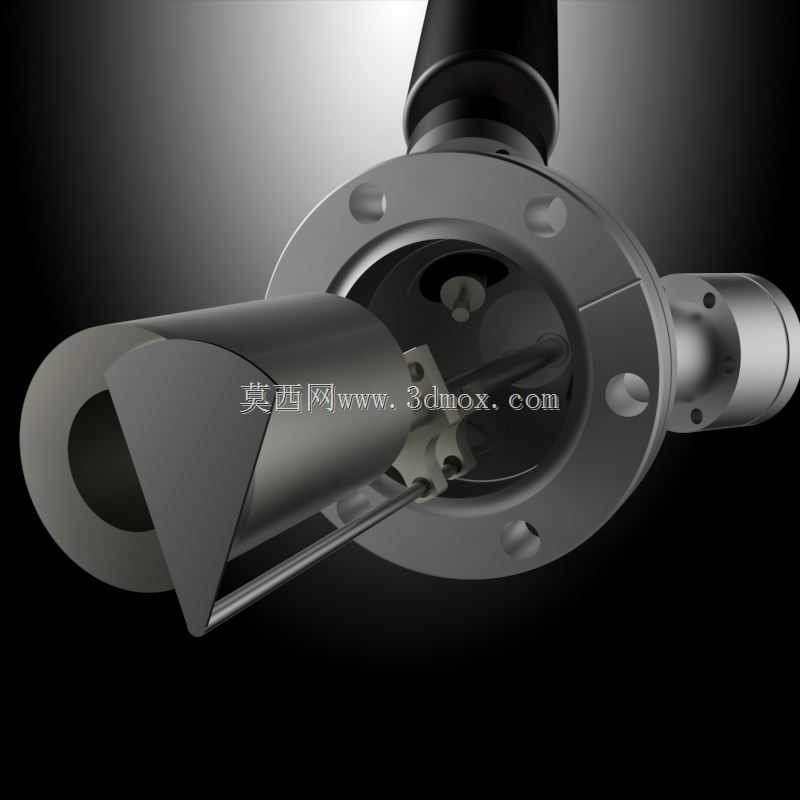

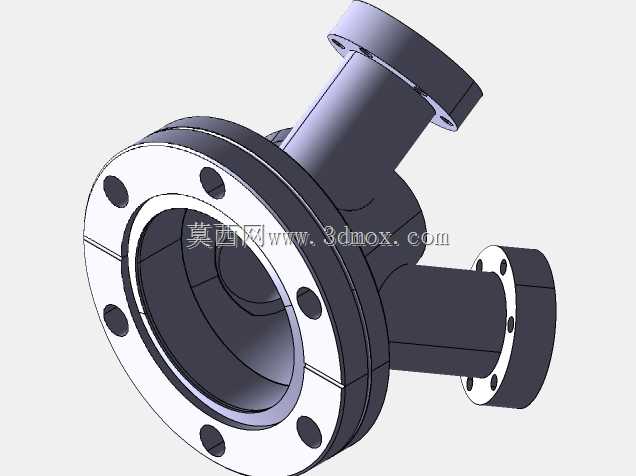

该溅射源主要配套低能电子显微镜使用，是表面分析类科研设备中实现样品原位镀膜处理的核心功能部件，在表面物理、材料表征相关实验场景中，承担着在超高真空环境下向样品表面沉积指定材质薄膜的作用，避免样品在转移过程中接触大气产生污染，保障表征结果的准确性。从结构设计来看，整体采用同轴多通路布局，主体长筒段为溅射靶材的安装与冷却腔体，内部预留了靶材固定位、冷却介质流道以及绝缘隔离结构，避免溅射过程中出现异常放电；侧部的法兰接口用于对接真空腔体，法兰端面加工有标准密封槽，可适配金属密封件满足超高真空的漏率要求，不同口径的侧支管分别对应溅射气路、电源馈入以及辅助检测接口，各通路之间做了绝缘与真空密封隔离，防止气路串扰、电气短路的问题。设计过程中优先考虑了安装边界的适配性，主体轴向长度控制在适配常规LEEM腔体侧口的安装深度范围内，侧部法兰的安装孔位按照标准真空法兰规格排布，无需额外加工转接件即可直接完成装配；各支管的伸出角度经过空间校核，安装后不会与腔体内的样品台、电子光学柱等其他部件产生运动干涉。功能实现上，该结构支持磁控溅射工作模式，内部预留的磁钢安装位可在靶面形成闭合磁场，提升溅射过程中的等离子体约束能力，降低工作气压阈值，减少镀膜过程对腔体内真空度的影响；靶材与腔体之间的绝缘结构采用耐高温绝缘材质，可承受长时间溅射过程中的温升，避免绝缘失效。从实际使用角度出发，结构上做了快拆设计，靶材压盖采用螺纹连接结构，更换靶材时无需拆解整个源体，仅需拆开端部压盖即可完成靶材更换，减少真空暴露时间，提升实验效率；冷却流道采用环形环绕设计，可均匀带走靶材溅射过程中产生的热量，避免靶材过热出现形变或者密封件老化失效的问题，各接口的密封位置都设计了防松结构，长期在真空环境下冷热循环也不会出现连接松动导致的漏点。
