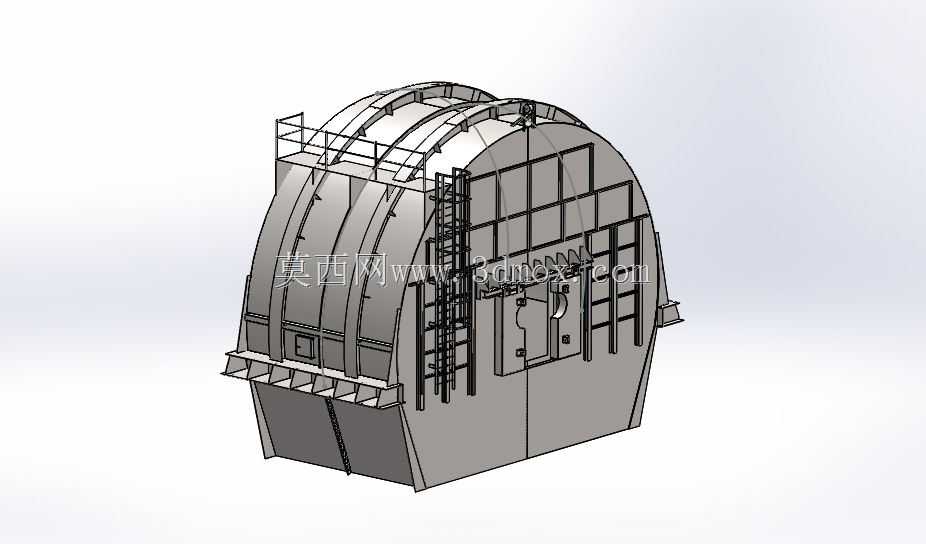

工业窑炉外部密封防护壳体结构

该结构为工业窑炉配套的外部密封防护壳体，主要应用于建材、冶金、化工等行业的回转窑、立式窑等热工设备的端部或特定段密封防护场景，核心作用是阻隔窑内高温烟气、粉尘外溢，同时减少外部冷空气进入窑内干扰热工工况，保障窑炉内部热场稳定，降低生产过程中的热损耗与无组织排放。从结构设计来看，整体采用弧形拱顶配合下部直段的组合式壳体形态，拱顶曲率匹配窑体对应段的外轮廓弧度，保证安装后与窑体周边结构的贴合度，壳体壁板采用分块拼接的设计思路，每块壁板都设置了加强筋结构，提升整体结构在高温环境下的抗变形能力，避免长期受热应力影响出现焊缝开裂、结构形变的问题。壳体侧面设置了带护笼的直爬梯与顶部检修平台，爬梯踏步采用防滑结构设计，平台周边设置高度符合安全规范的防护栏杆，方便运维人员定期对窑体密封部位、配套检测元件进行巡检维护，爬梯与平台的连接位置做了加强焊接处理，可承受多人同时作业的载荷。壳体下部设置了向外延伸的安装法兰边，法兰边上预留了均匀分布的螺栓安装孔，安装时可通过螺栓与窑体基础框架或相邻段壳体进行刚性连接，法兰结合面预留了密封垫安装槽，可填充耐高温密封材料进一步提升整体密封性能。壳体上预留了多个观察孔与检修门的安装位，观察孔采用耐高温透明材质封装，可在不停炉的情况下直观查看窑内物料运行、火焰燃烧状态，检修门采用快开式压紧结构，需要进入内部检修或清理积料时可快速开启，日常运行时通过压紧锁扣保证密封可靠性。设计过程中充分考虑了热膨胀余量，各分块壁板之间的连接位置预留了合适的伸缩间隙，避免窑炉升温过程中结构受热膨胀产生挤压变形，整体结构的安装边界需匹配窑体对应安装段的外径尺寸，安装时需保证壳体与窑体同轴度偏差在允许范围内，避免与窑体转动部件产生运动干涉，壳体外部可根据实际工况需求敷设保温层，进一步降低外表面温度，减少车间环境热辐射，同时降低运维人员烫伤风险。
