1/2英寸塑料三通软管接头结构设计

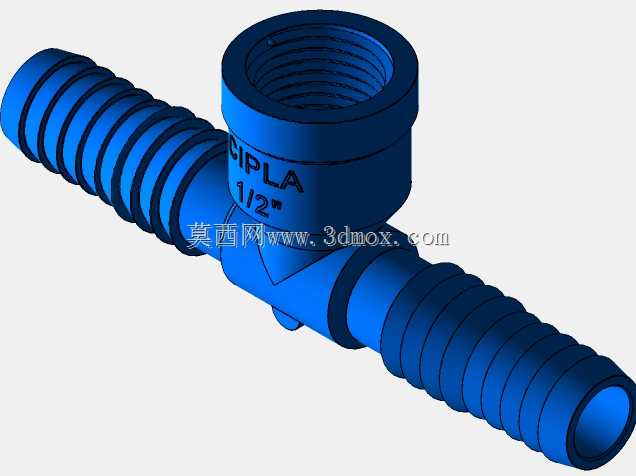

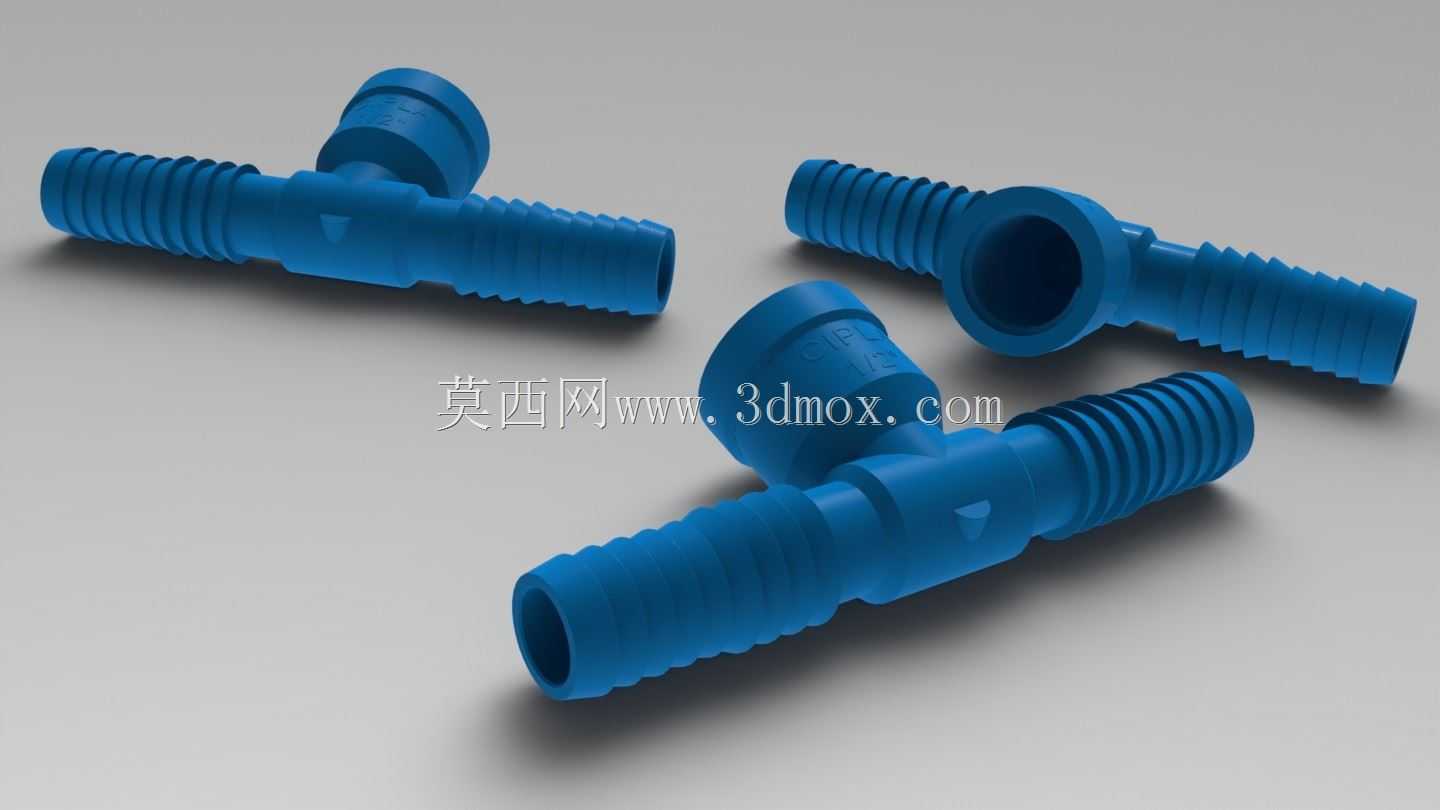

这款塑料三通接头主要面向低压流体输送场景设计，常见于民用给排水、小型灌溉系统、水族管路搭建、低压气动回路这类对管路分流有需求的工况中。接头主体采用三通式结构，中间垂直方向为1/2英寸内螺纹接口，两侧为同规格的宝塔式软管插接端，可同时实现两路软管与一路带外螺纹管路的连通分流，无需额外转接件就能完成T型管路的布设。从结构设计逻辑来看，两侧的宝塔段做了多道环形凸棱设计，每道凸棱的外径略大于适配软管的内径，当软管套入后，凸棱会嵌入软管内壁形成多道密封防线，搭配喉箍紧固后可承受0.6MPa以内的工作压力，避免管路输送过程中出现脱管、渗漏问题。中间的内螺纹接口做了标准管螺纹牙型设计，牙距和牙深完全适配通用1/2英寸外螺纹管件，螺纹入口处做了微小倒角，既方便安装时的螺纹对中，也能避免螺纹端部的飞边割伤配套密封生料带。接头整体采用等径流道设计，内部转角处做了圆弧过渡处理，没有突兀的直角变径结构，流体经过分流时的局部阻力更小，可减少输送过程中的压力损失，也能避免杂质在转角处堆积造成管路堵塞。从安装边界来看，两侧宝塔段的有效插接长度为12.7mm，安装时需保证软管完全覆盖所有凸棱段，预留出喉箍的紧固空间；中间内螺纹接口的拧紧行程为5个完整牙距，安装时不宜过度用力拧入，避免塑料螺纹出现滑牙开裂问题。接头整体外形紧凑，三个接口的轴线处于同一平面，安装后不会占用过多管路布设空间，塑料材质本身具备不错的耐水、耐弱腐蚀性能，在常温输水场景下的使用寿命表现稳定，相比金属三通接头重量更轻，成本也更低，适合批量应用在低压民用管路系统中。建模过程中对所有的密封面、插接凸棱、螺纹牙型都做了精确还原，可直接用于管路装配干涉校验、安装模拟演示，也能作为同类塑料接头设计的结构参考，帮助设计人员快速评估不同管路布局下的接头适配性。
