车载式货厢内置起重吊运装置结构设计

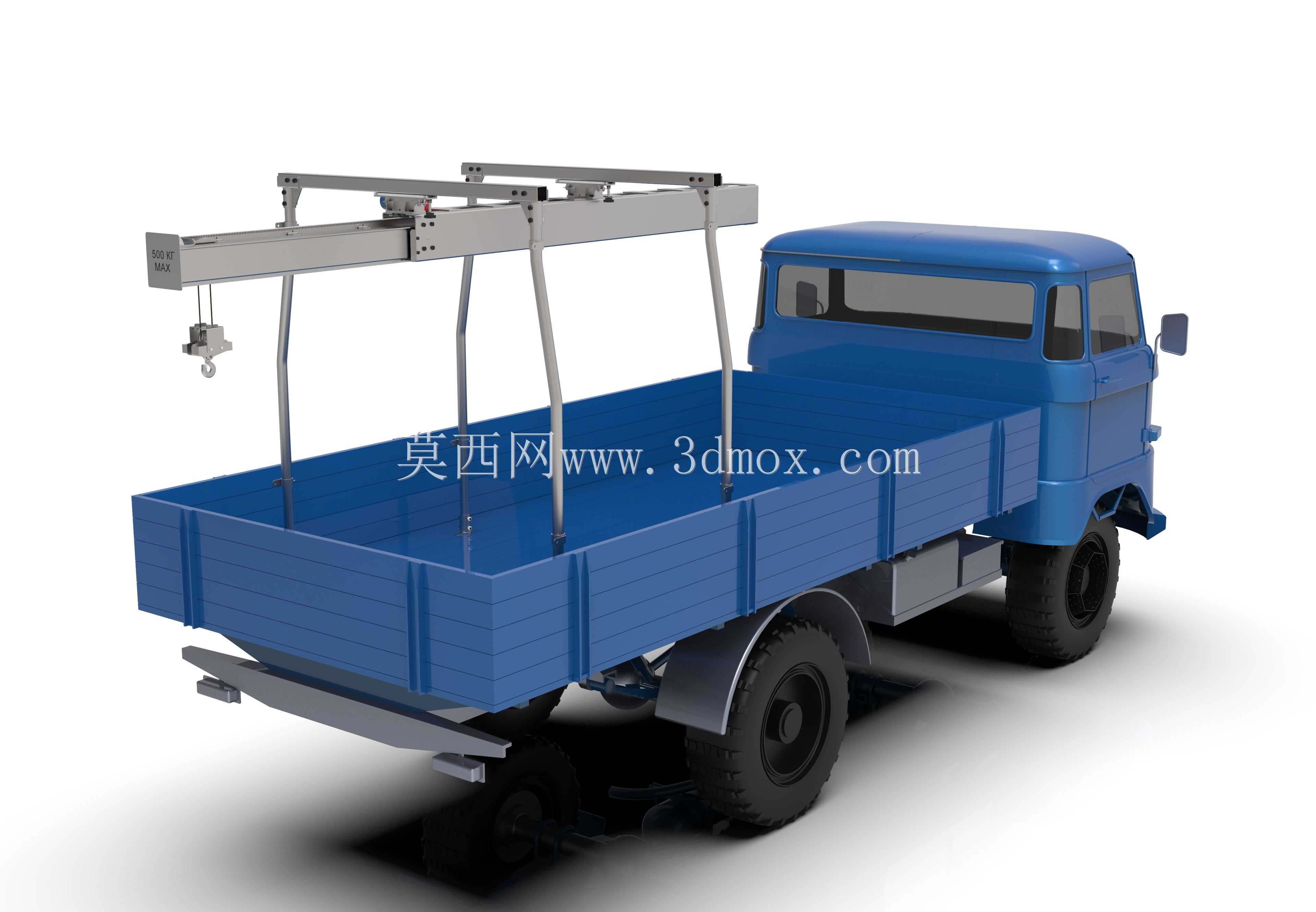

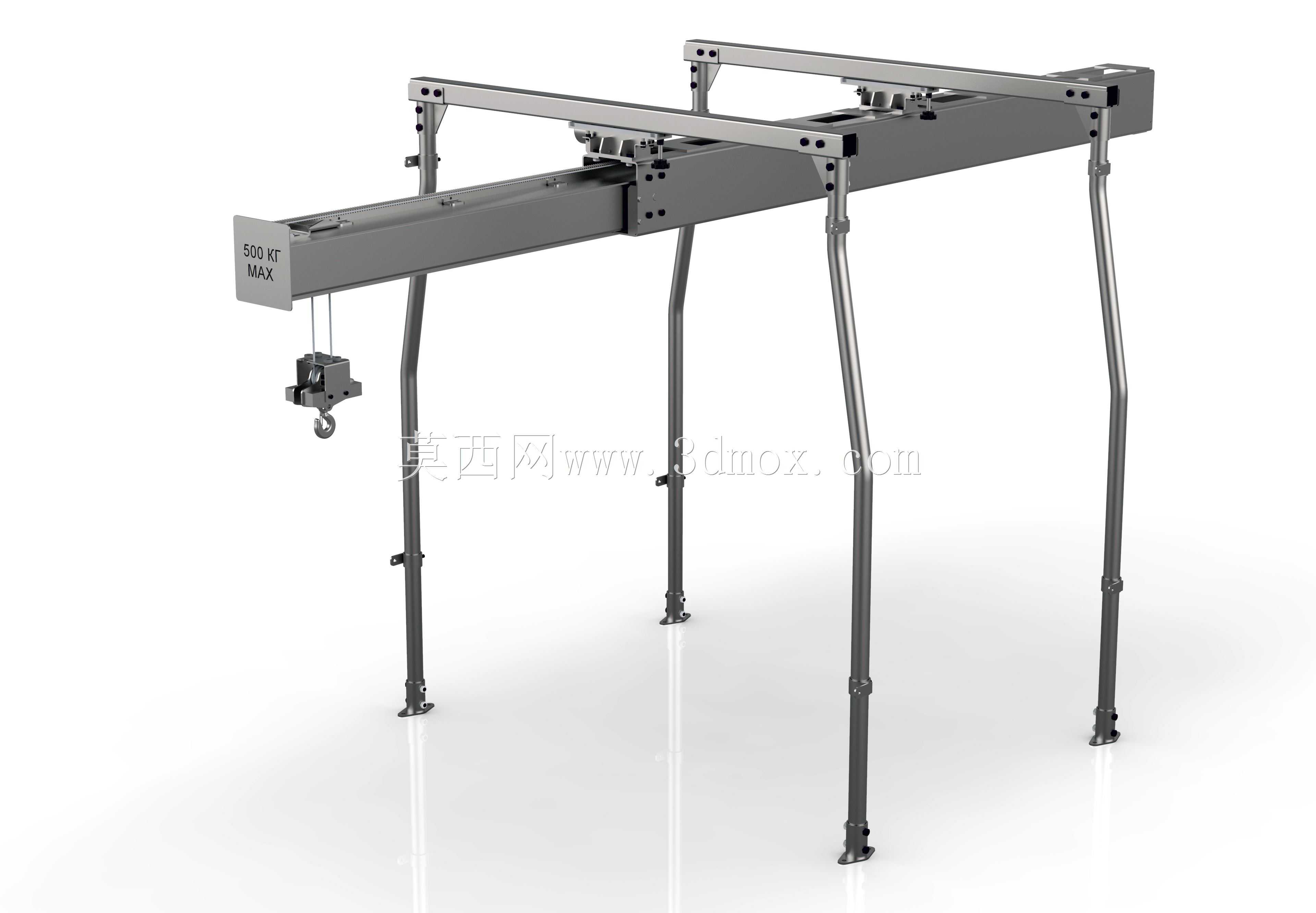

这款车载吊运装置主要适配轻型载货汽车的货厢内部安装场景，针对无外接起重设备的零散货物装卸需求设计，常见于城乡短途配送、小型工程物料转运、农贸散货运输等场景，解决单人作业时重物上下货厢的人力负担问题，尤其适配单件重量在额定载荷内、无法依靠人力搬运的货件装卸作业。从结构设计来看，整套装置采用跨骑式安装布局，两根竖向支撑立柱分别固定在货厢前端两侧的车架连接点位，横向主梁横跨货厢上方空间，主梁上配置可沿梁体横向滑移的电动葫芦起升机构，吊钩可覆盖货厢绝大部分投影区域，同时可延伸至货厢侧方或尾部的地面范围，完成地面到货厢、货厢内部货位调整的吊运作业。设计阶段充分考虑了货厢的安装边界，竖向立柱的安装点位避开了货厢边板的开合轨迹，不会影响货厢原有侧翻、后翻卸货的功能使用，整套装置的最高点低于车辆驾驶室顶部高度，满足道路行驶的外廓尺寸要求，不会造成超高违规问题。主梁采用分段式拼接结构，可根据不同货厢的内宽尺寸调整适配跨度，支撑立柱与货厢底板的连接采用可拆卸式紧固结构，不需要破坏货厢原有底板结构，用户可根据使用需求快速拆装，不需要长期固定在同一台车辆上。起升机构的运行轨迹做了硬限位设计，横向滑移的两端设置缓冲挡块，避免葫芦脱轨，起升高度设置上限位，防止吊钩冲顶碰撞主梁结构，同时整套装置的载荷分布经过校核，竖向支撑的受力直接传递至车辆底盘大梁，不会对货厢薄钢板造成压溃变形。日常使用中，操作人员可站在货厢侧方控制起升与横移动作，不需要攀爬货厢即可完成货物的对位码放，相比传统的悬臂式车载吊，该跨装结构的受力更均衡，单侧支撑的弯矩更小，同等截面材料下可承载更大的额定起重量，同时吊运覆盖范围更广，不会出现悬臂吊的作业死角。针对货厢运输过程中的颠簸工况，整套装置的连接部位都设置了防松减震结构，横移轨道的配合间隙做了公差优化，避免车辆行驶过程中出现结构异响、部件移位的问题，外露金属部件都做了防锈涂层处理，适配户外露天作业的使用环境，可应对雨雪、扬尘等不同天气下的作业需求。
