剪叉式液压横向升降作业台结构设计

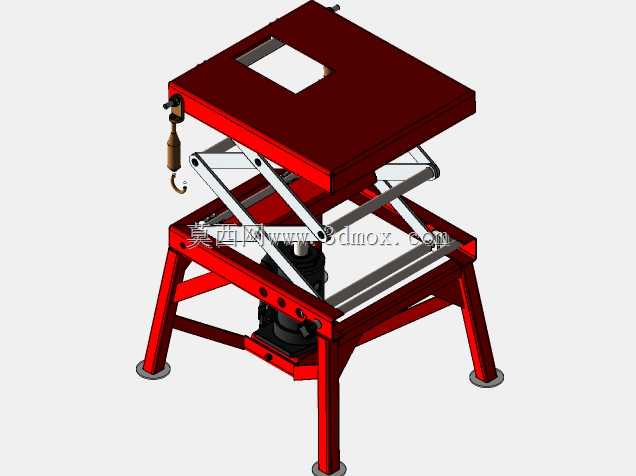

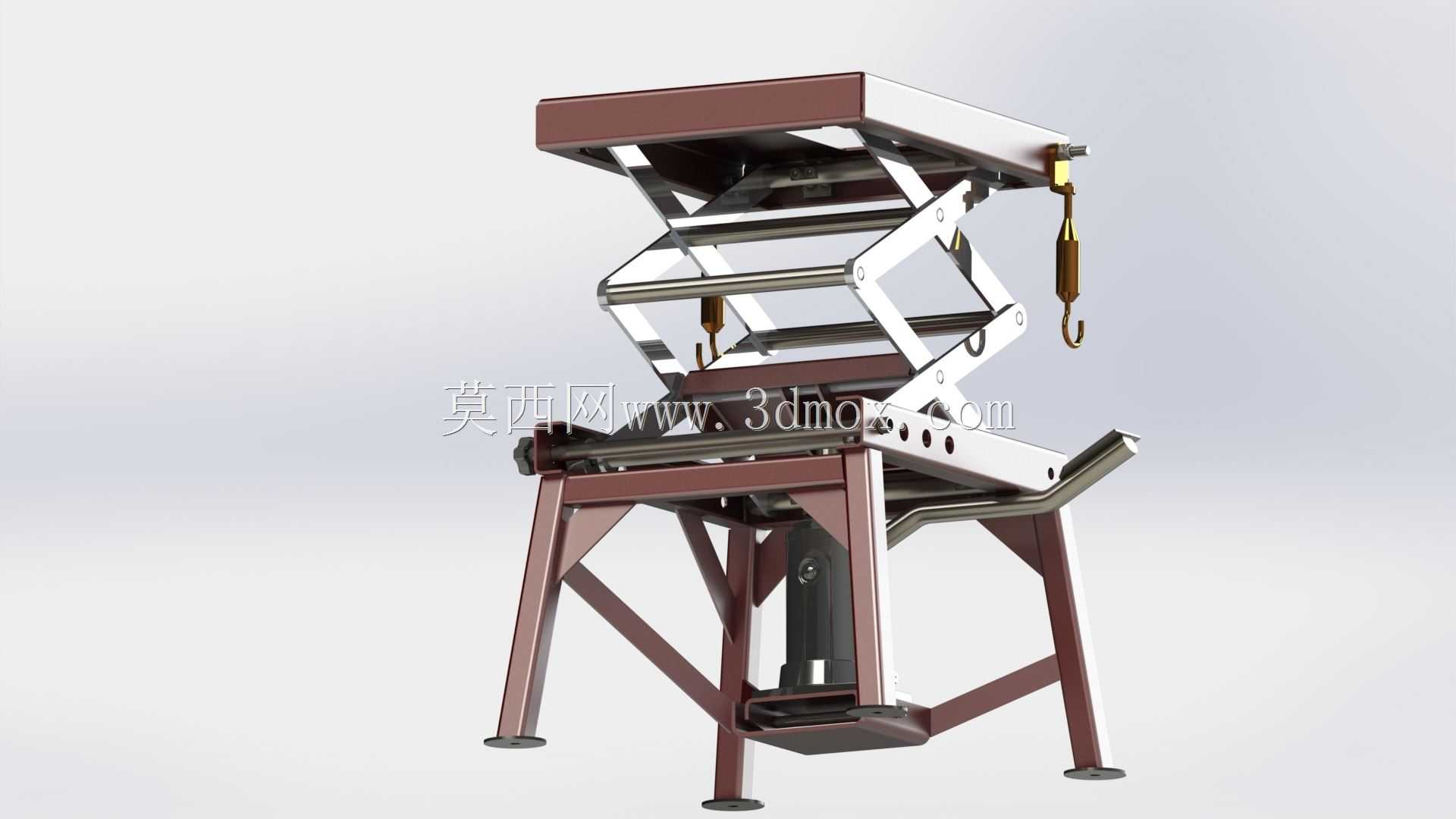

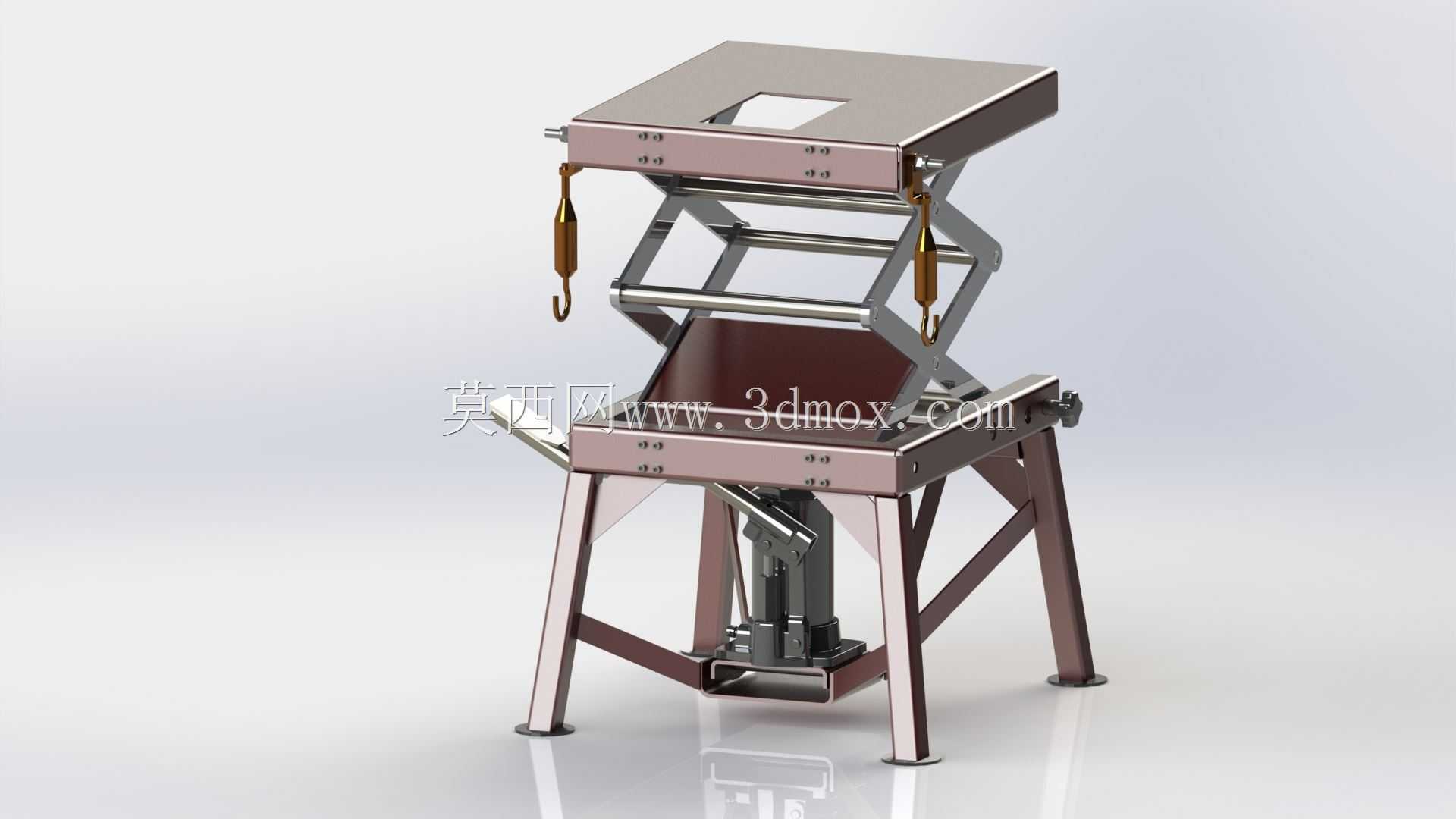

这款剪叉式液压升降作业台，主要面向车间内工位间物料高度适配、小型工装的举升对位场景，在装配线旁的工件转运、检测工位的高度调节场景中适配性极强，区别于常规仅做垂直升降的同类型设备，其结构预留了横向位移的调整余量，可在举升到位后完成小范围的横向位置修正，减少工件二次吊装对位的工作量。从结构设计逻辑来看，设备底部采用四腿支撑的机架结构，支腿采用变截面型材焊接成型，底部预留安装脚盘的连接孔位，安装时可通过地脚螺栓与车间地面固定，也可在脚盘位置加装脚轮实现工位间的灵活转场，机架内部预留液压动力单元的安装腔体，液压管路沿支腿内侧排布，避免外露剐蹭。中部的剪叉臂组采用双层交叉铰接设计，铰接点配置耐磨衬套，降低反复举升过程中的铰接磨损，剪叉臂的驱动端连接底部的液压油缸，油缸伸出时推动剪叉臂展开实现平台抬升，收回时依靠平台自重与油缸回程完成下降，两侧设置的挂钩结构可在举升到指定高度后挂接在剪叉臂的定位孔内，形成机械防坠保护，避免液压系统失压引发的坠落风险。顶部的作业平台采用钢板折弯焊接成型，台面预留方形避让孔，可适配带有底部凸起的工装或工件放置，平台边缘做倒角处理避免剐蹭操作人员，平台与剪叉臂的连接位置设置横向滑移导轨，可在举升过程中或举升到位后，手动推动平台完成横向位置调整，调整到位后可通过侧边的锁紧手柄完成位置固定。从安装边界来看，设备最低高度状态下整体高度不超过1.1米，完全举升后高度可达1.8米，横向调整行程约200毫米，台面尺寸适配常规小型工装的放置需求，支腿的跨距设计保证在最大举升高度、额定负载下的整机稳定性，不会出现侧倾风险。设计过程中对剪叉臂的受力做了有限元校核，在额定负载工况下，剪叉臂的最大变形量控制在允许范围内，铰接点的受力分布均匀，液压油缸的选型匹配举升负载与行程需求，动力单元的安装位置做了减震处理，降低举升过程中的整机震动。
