铰接式手动锁紧夹钳工装夹具结构

该模型呈现的是一款带防护握把的铰接式手动夹钳，属于工装治具里常用的快速压紧件。在焊接工装、装配工位、检具定位以及轻型机加工场景中，这类构件常被用来把薄板、型材或待装配件快速压靠在基准面上，替代螺栓压板以缩短装夹辅助时间。

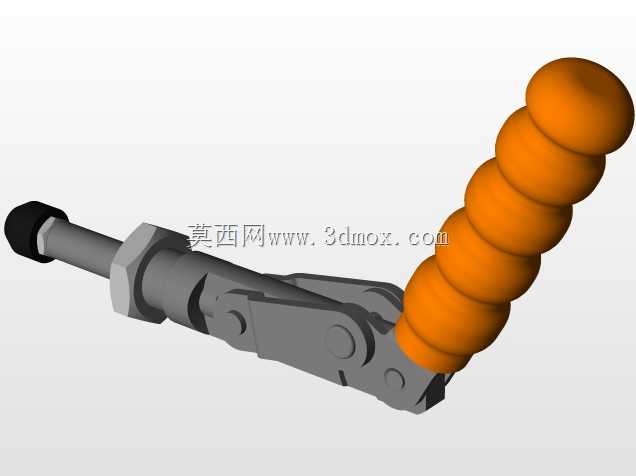

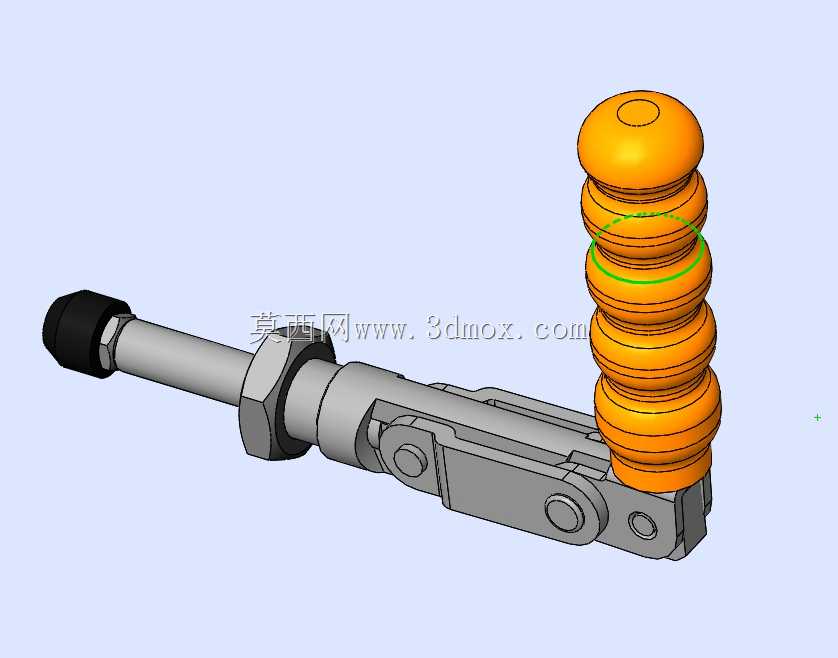

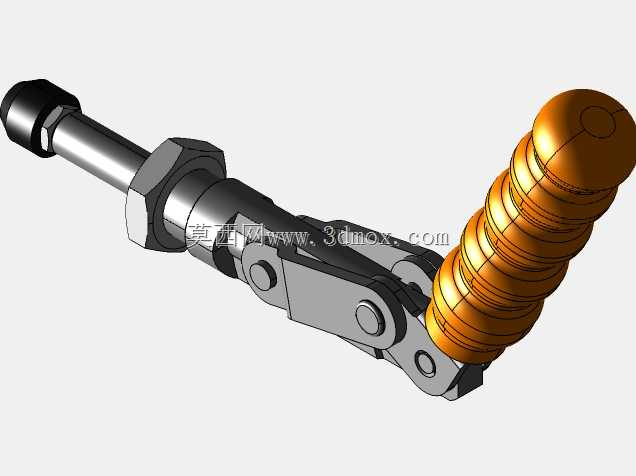

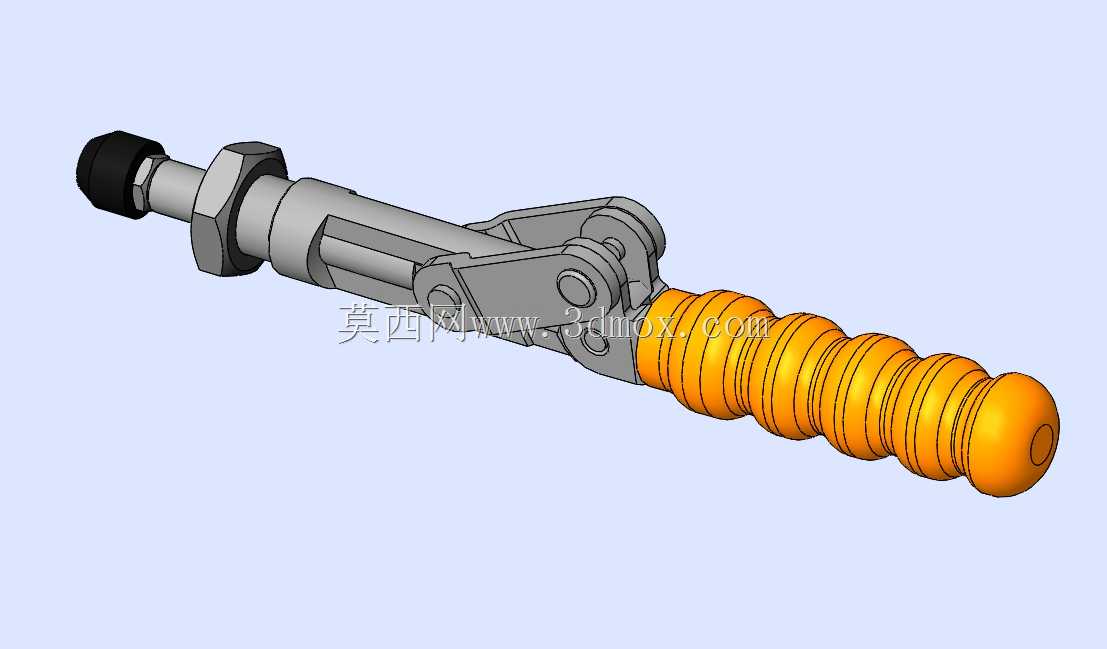

从结构上看，前端螺杆用于接触工件并调节压紧行程，中段铰接四连杆构成增力与自锁核心，后端橙色波纹握把供操作人员扳动。四连杆在压紧位越过死点后，即便操作人员松手，机构也能依靠几何锁合保持夹紧力，不会因振动或切削力意外松开；反向扳动握把即可快速释放，动作行程短、操作反馈明确。握把表面的多道环形凸起并非单纯造型，主要用于增加手指摩擦并改善握持手感，在带油污或佩戴薄手套的工位上仍能稳定施力。

设计时需要先确认安装边界：夹钳底座通过孔位固定在工装板或型材上，底座孔距、底平面到压头的闭合高度、开启状态下的最大外伸尺寸，都会直接影响周边避让空间。前端压头螺杆通常预留足够螺纹调节量，以适应不同厚度工件；压头端部可更换橡胶垫、金属压块或定位销，避免压伤已加工表面。建模过程中，铰接销轴与连杆孔采用间隙配合，保证转动灵活的同时控制侧向窜动；各连杆在闭合位置的夹角需要重点校核，既要获得足够增力比，又要避免机构越过死点后卡死、难以解锁。

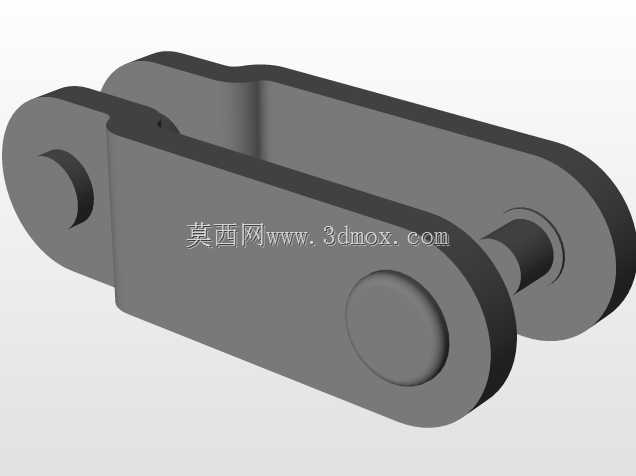

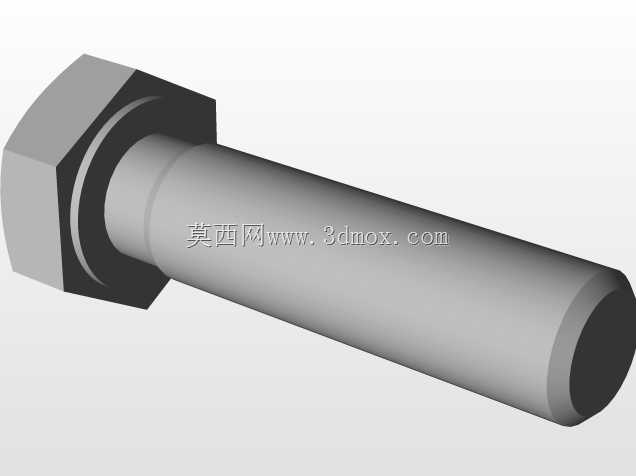

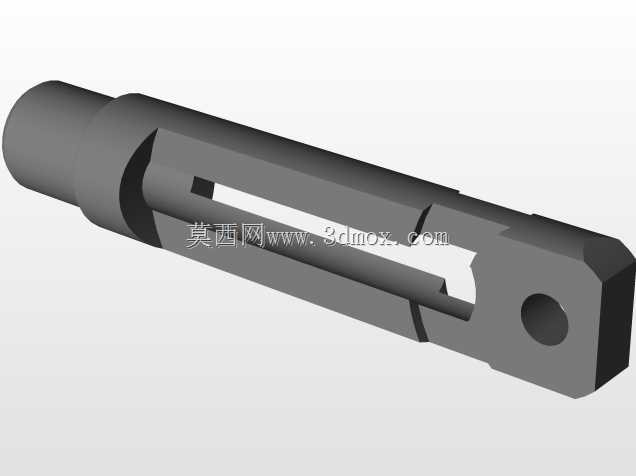

选型时不能只看外观，应结合现场所需夹紧力、操作频率、安装空间和工件表面要求确定规格。若用于焊接工位，需考虑焊渣飞溅对销轴和螺纹的影响，可增加防护套或预留清理空间；若用于检测夹具，则要控制压头重复定位精度并选择耐磨接触材料。整体模型把底座、连杆、销轴、调节螺杆、锁紧螺母和握把作为独立零件表达，便于在装配体中检查运动干涉，也方便后续出工程图、制作BOM或改装成气动版本。对结构工程师而言，这类标准夹钳的价值在于把成熟的连杆增力原理嵌入具体工装，在保证压紧可靠性的前提下，让装夹动作更省时、工位布局更紧凑。
