机加工用磁性钻头连接适配结构

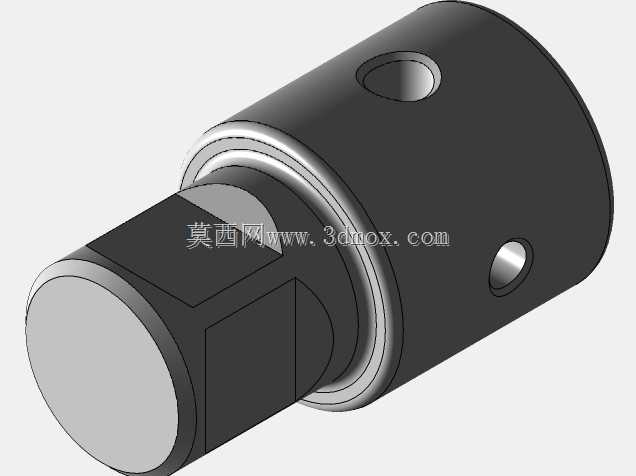

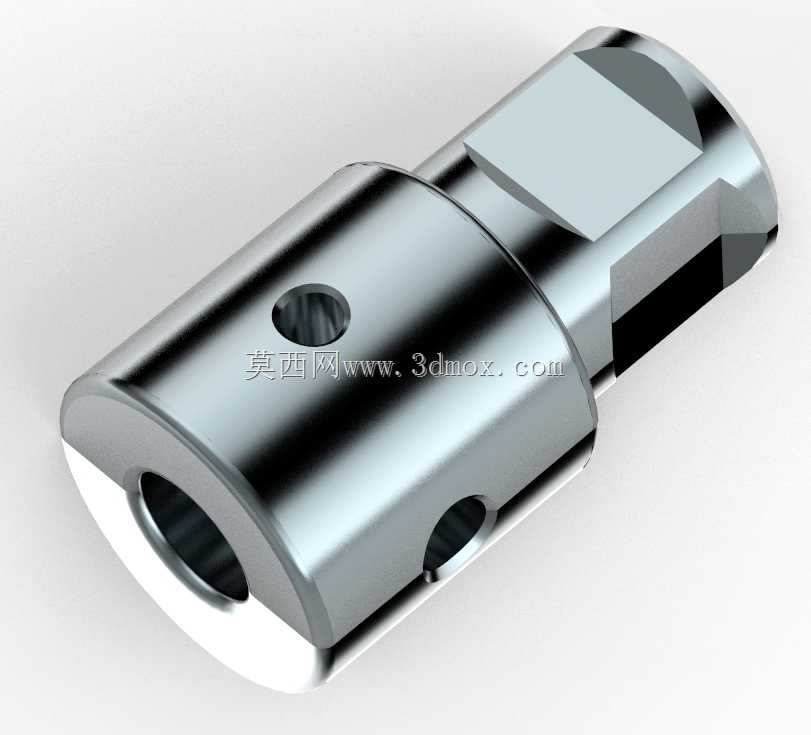

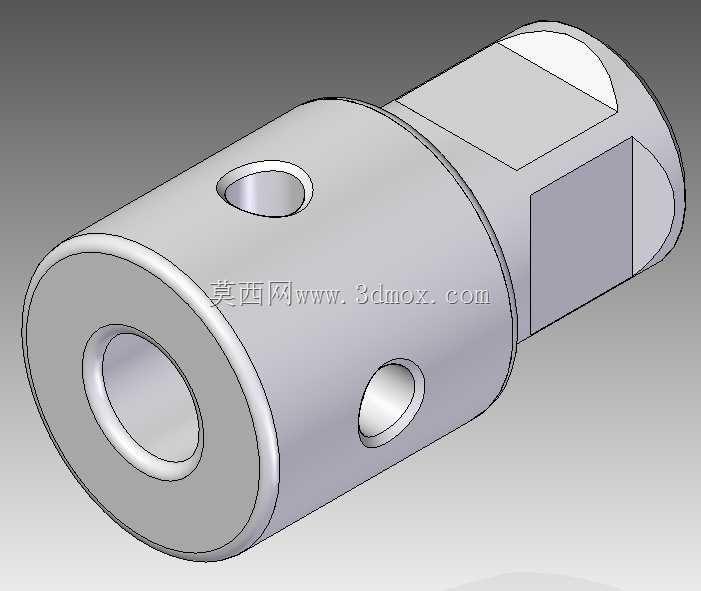

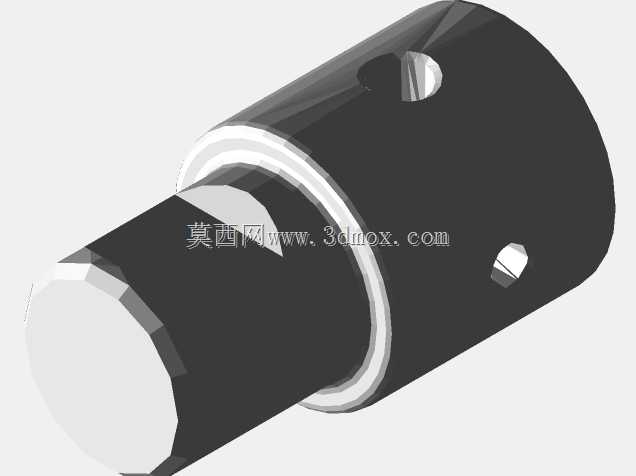

在台式钻床、磁力钻等钻孔加工场景中，不同规格的钻头与设备主轴接口往往存在尺寸、连接形式的差异，直接装夹会出现同轴度偏差、夹持力不足的问题，轻则导致钻孔孔径超差、孔壁粗糙度不达标，重则在进给过程中出现钻头打滑、飞出的安全隐患，这款适配结构正是为解决这类接口不匹配问题设计的中间连接部件。从结构设计来看，主体采用圆柱形回转体构型，一端设置与设备主轴匹配的扁位传动结构，能够有效传递主轴扭矩，避免转动过程中出现相对滑移，扁位的尺寸公差按照IT7级精度控制，与主轴卡槽的配合间隙控制在0.02mm以内，保证传动过程无旷量。另一端设置与磁性钻头尾部匹配的内孔安装位，内孔表面做了硬化处理，硬度达到HRC45-50，能够承受钻头高速转动带来的摩擦损耗，同时侧壁设置径向锁紧孔，装入钻头后可通过紧定螺钉从径向顶紧钻头尾部，进一步提升连接可靠性，防止钻孔过程中钻头轴向窜动。主体中段做了环形凸台结构，一方面作为安装时的轴向定位基准，凸台端面与设备主轴端面贴合后即可确定适配结构的安装深度，无需反复调整装夹位置，另一方面凸台结构也能提升主体的整体刚性，在大进给量钻孔时减少结构的挠曲变形。适配结构上的径向通孔除了用于锁紧钻头外，也可作为拆卸时的顶出孔，当钻头与内孔因切削热膨胀出现卡滞时，可通过该孔插入顶杆将钻头顺利顶出，降低拆卸难度。从安装边界来看，整体外径控制在常规钻夹头的夹持范围内，总长度经过优化，不会过度增加主轴的悬伸长度，避免因悬伸过长导致的刚性下降，保证钻孔过程的稳定性。实际应用中，这款适配结构可覆盖多种不同柄径的磁性钻头装夹需求，无需为了匹配不同钻头更换专用主轴夹头，能够减少机加工过程中的工装更换时间，提升钻孔工序的加工效率，同时稳定的连接结构也能有效延长钻头的使用寿命，减少因装夹偏差导致的钻头崩刃、折断问题。在设计过程中，整体结构做了动平衡校核，最高可适配每分钟3000转的钻孔转速，不会因结构偏心导致钻孔过程出现振动，保证孔位的位置精度与孔壁加工质量，适配结构的所有棱边都做了倒角处理，避免安装拆卸过程中划伤操作人员，也能减少应力集中，提升部件的抗疲劳强度。
