基于XR2206的手持便携DIY信号发生装置

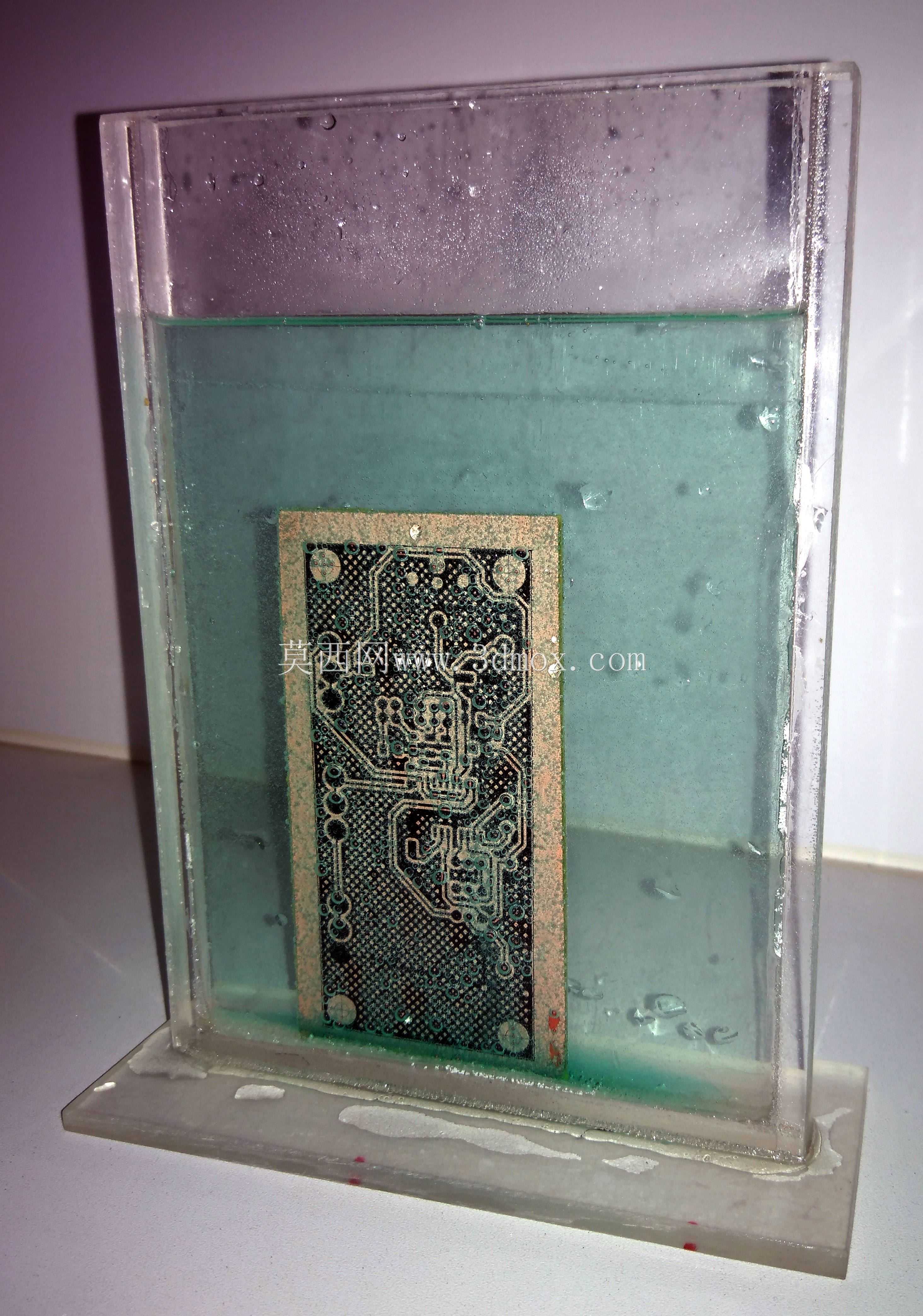

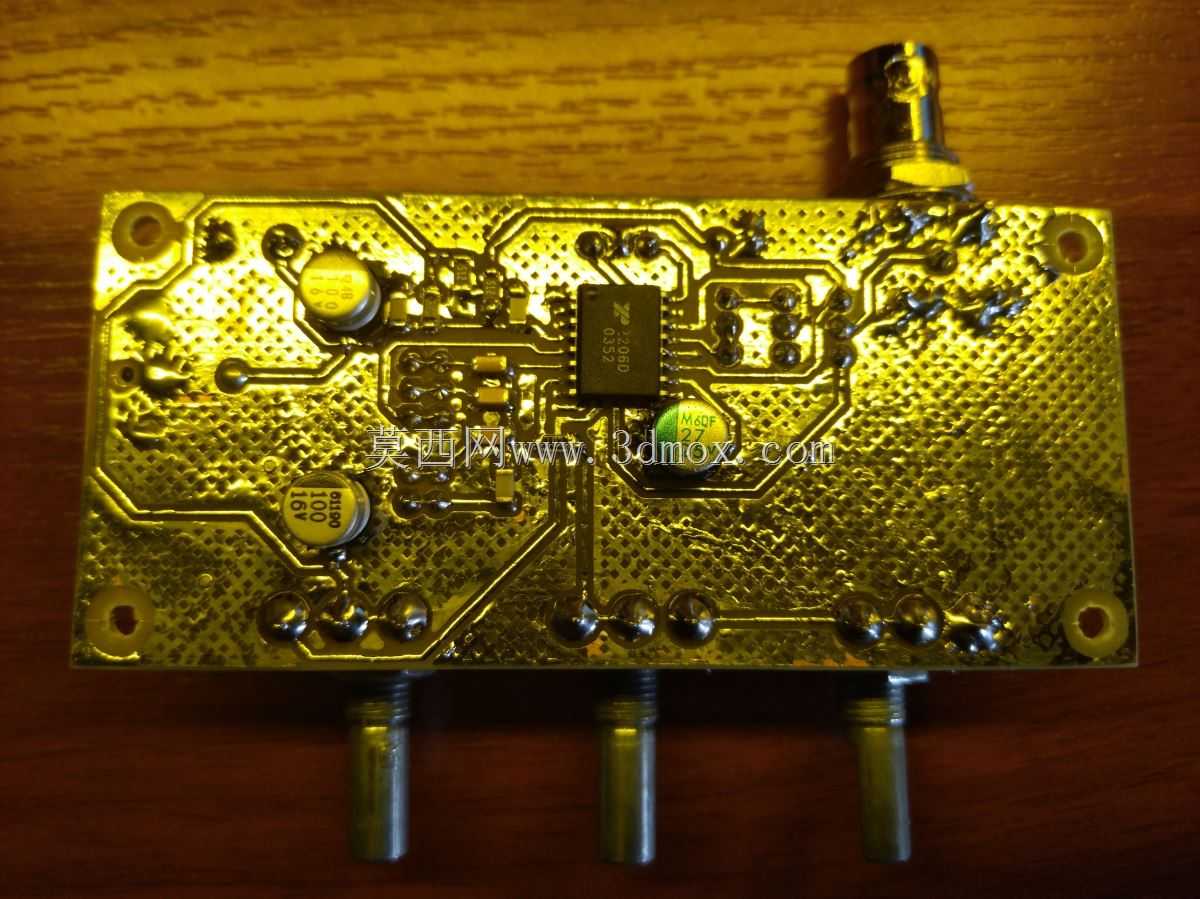

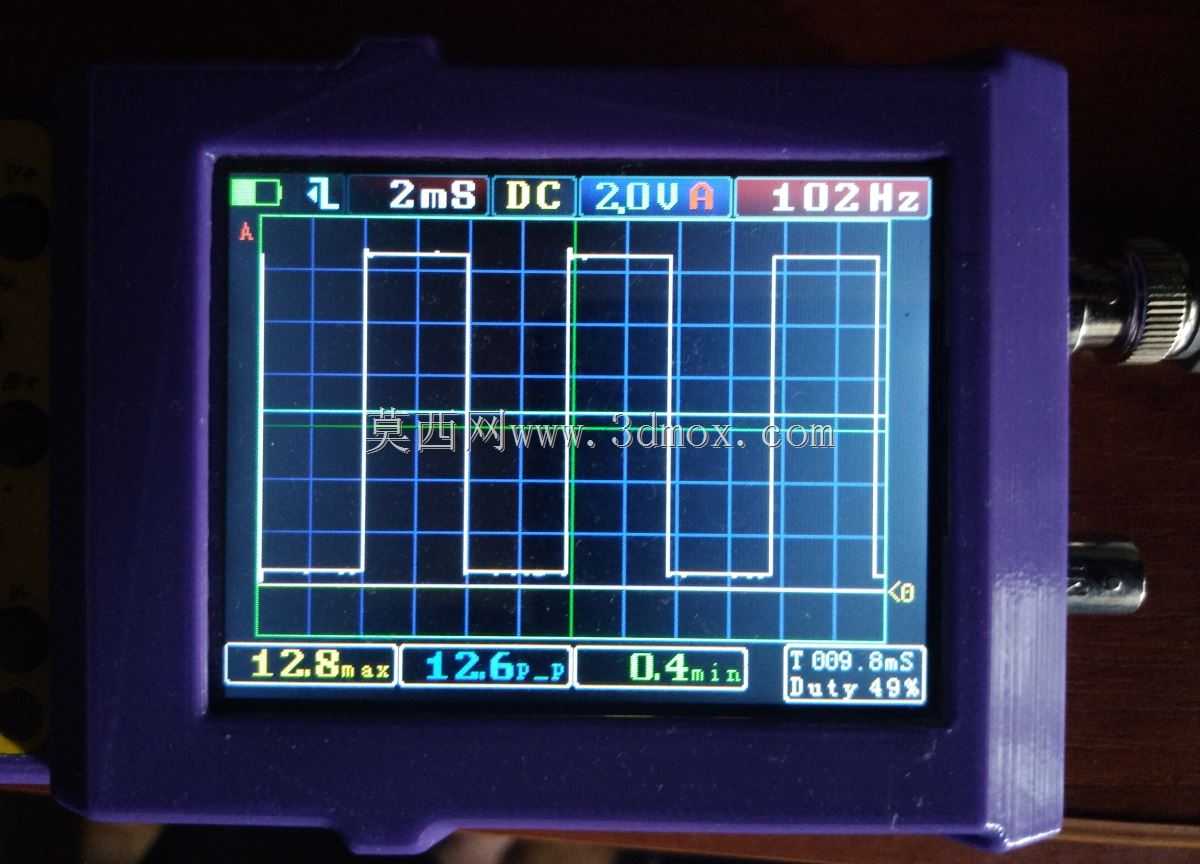

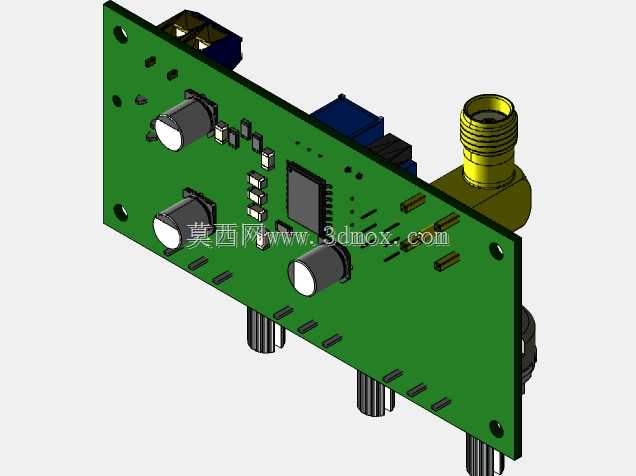

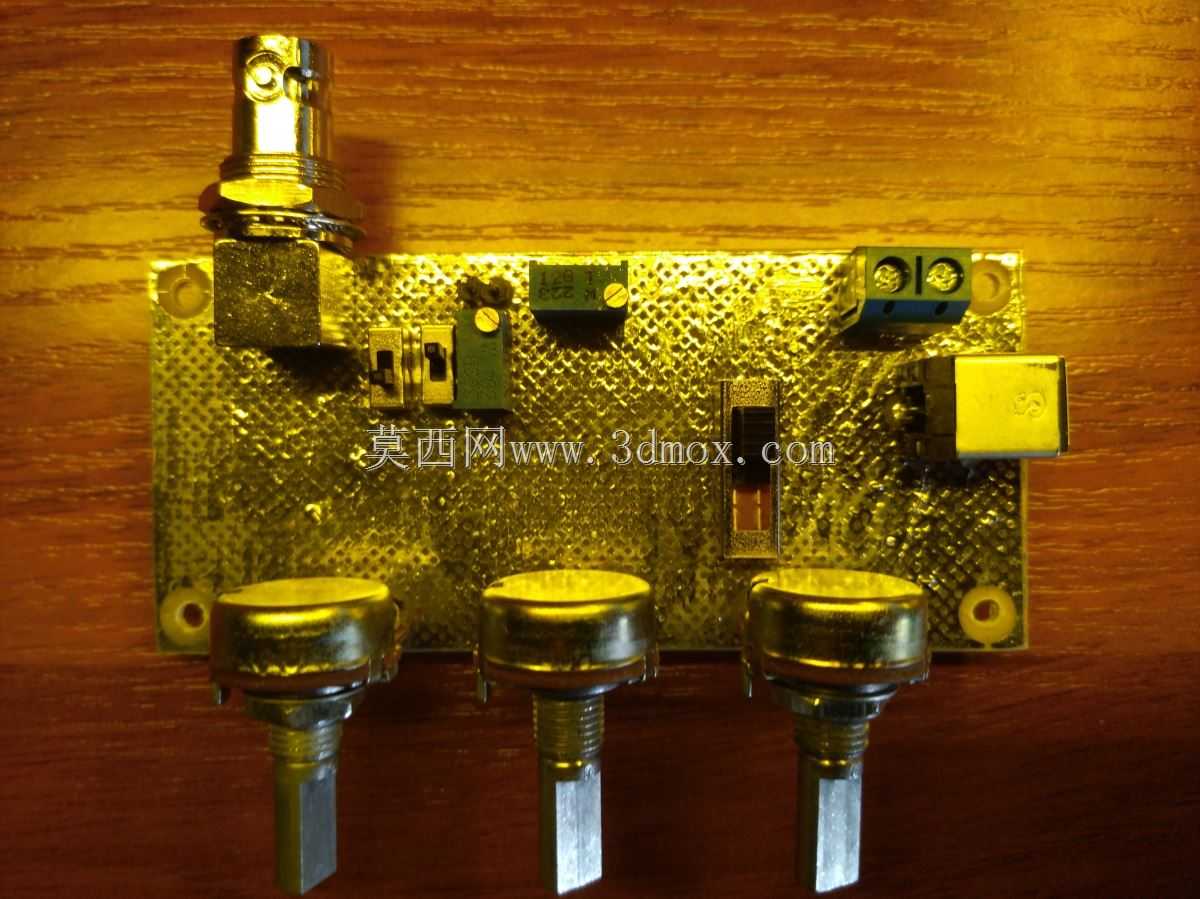

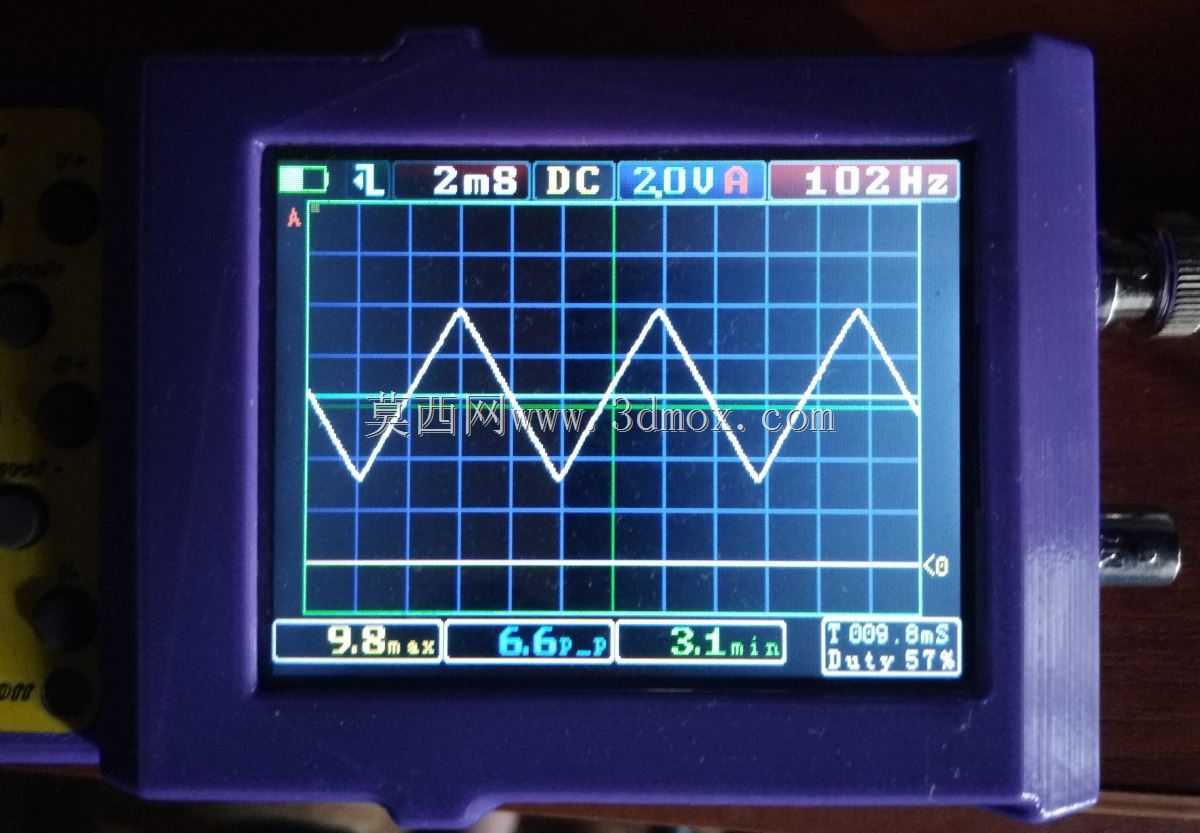

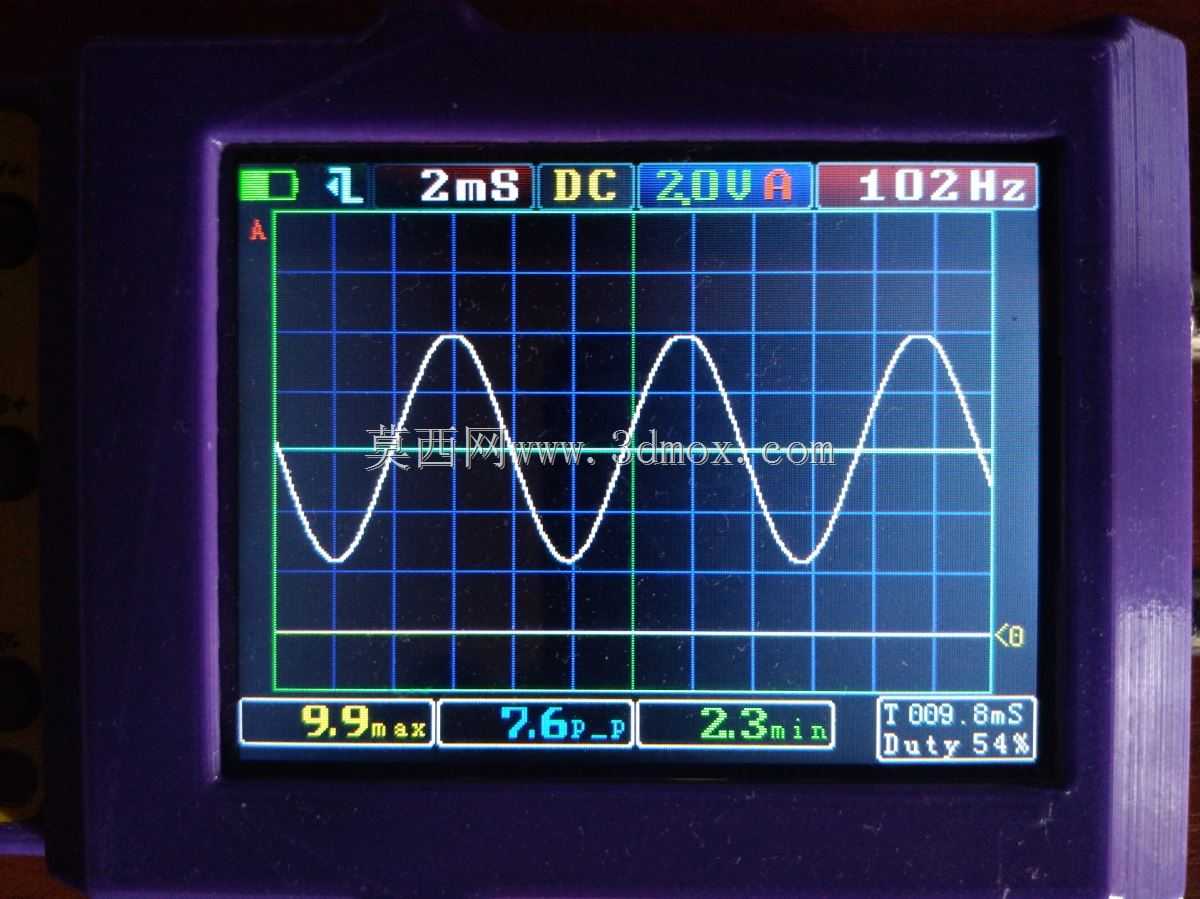

这款信号发生装置主要面向电子调试、实验教学、小型电路检修场景设计，可在没有专业台式信号源的现场环境下，为待测电路提供稳定的标准波形激励，解决户外调试、学生课外实验、小作坊电路检修时专业设备不便携带的痛点。装置核心采用XR2206单片函数发生芯片搭建核心振荡电路，可输出正弦波、矩形波、三角波三类常用模拟信号，输出频率覆盖1Hz到1MHz区间，可通过面板上的调节旋钮实现频率的连续平滑调整，适配不同频段电路的测试需求，比如低频段可用于音频电路调试，中频段可满足常规数字电路时钟模拟需求，高频段可覆盖多数射频前端小信号测试场景。输出阻抗设定为600欧姆，匹配多数通用测试仪器、实验电路的输入阻抗要求，减少信号反射带来的波形失真问题；正弦波输出最大振幅3.62V，方波输出最大振幅5.63V，可直接驱动多数小信号输入的电路模块，无需额外增加前置放大环节。整机供电适配10V到16V的直流电压输入，整体工作电流不超过20mA，可通过常见的直流电源适配器、锂电池组供电，无需专用大功率电源配套。结构设计上采用单块覆铜板作为整机载体，所有元器件直接焊接固定在基板上，省去额外外壳的加工成本与装配工序，三个电位器调节轴垂直伸出基板正面，分别对应频率粗调、频率细调、波形幅度调节功能，操作时可直接通过旋钮调整参数，无需额外操作界面。基板边缘预留标准BNC信号输出接口，可直接连接常规示波器探头、测试引线，无需额外转接线材；供电接口采用常见的接线端子与USB接口双配置，可适配不同场景的供电接入需求。基板上预留两个固定安装孔，可通过螺丝将整机固定在简易外壳、实验台架上，也可直接手持使用，整体结构紧凑，所有元器件布局避开调节旋钮的操作行程，操作时不会触碰周边元器件造成短路或参数偏移。电路布线时将电源回路与信号输出回路分开走线路径，减少电源纹波对输出波形的干扰，功率器件预留足够的散热空间，长时间连续工作时不会出现过热导致的频率漂移问题。
