五轮式滑动导向承载挂板结构

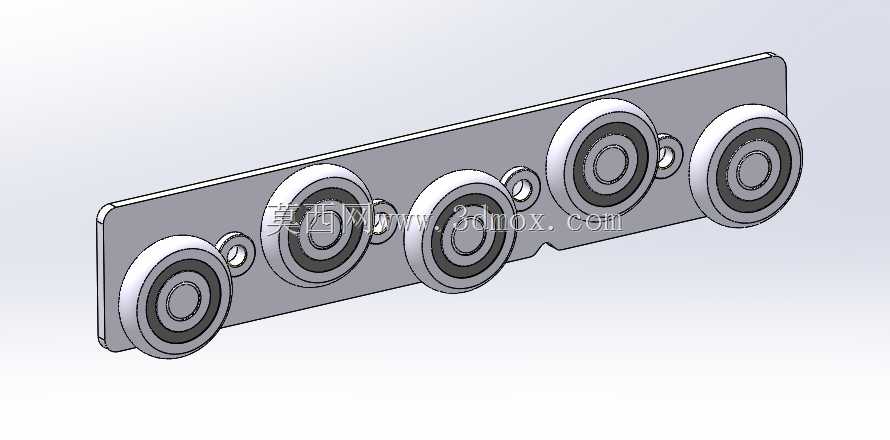

该五轮式滑动导向承载挂板，主要用于直线滑移类工位的承重与导向，常见于平移门体、抽屉式工装台、线性滑移料架、设备防护门以及需要沿固定轨道做往复直线运动的轻型承载机构中。挂板主体采用长条形平板结构，板体沿运动方向延伸，板面预留多组安装孔位，可直接固定被承载的门体、治具板或置物托架，无需额外转接支架即可完成装配。五组滚轮沿板长方向交错排布，其中大直径滚轮承担主要径向载荷，小直径孔位旁的辅助轮用于侧向限位与间隙补偿，这种排布方式可在单块板上同时覆盖上下轨道面或左右导向面，避免滑移过程中出现板体翘头、卡滞或窜动。从结构设计思路来看，板体轮廓在中段做了局部收边，既减少了非受力区域的材料占用，也为相邻安装部件留出避让空间；滚轮采用带同轴内环的组装式结构，内环与板体通过紧固件连接，滚轮外圈可绕内环自由转动，转动副的受力路径直接从外圈传递至板体，没有多余的悬臂结构，能在有限板厚下获得更高的承载稳定性。安装边界方面，板体两端的孔位可作为主固定点，中段小孔用于辅助定位或安装缓冲挡块，整体厚度方向的尺寸由滚轮外径决定，安装时需保证轨道工作面与滚轮外圈的贴合度，预留合理的转动间隙，过紧会增大滑动阻力，过松则会导致运行晃动。在实际选型应用中，该类挂板适合中等载荷下的高频往复滑移场景，多轮布局可分散单点受力，降低单轮磨损速度，相比单轮或双轮吊轮结构，其抗偏载能力更强，当被承载件重心偏离板体中心时，仍能通过多轮支撑保持平稳运行。建模过程中需重点保证各滚轮轴线的平行度，以及安装孔位相对于板体基准边的位置度，这些公差直接决定装配后滚轮与轨道的接触状态，若轴线偏斜，会造成滚轮单边磨损、滑动阻力骤增。板体上的小孔还可根据实际需求拓展安装阻尼器、限位螺钉或位置触发片，适配不同设备的行程控制需求。
